Общее введение

●Шкаф поперечной связи оптического кабеля шкаф который предусматривает прекращение кабеля стекловолокна и соединение прыгуна для главного оптического кабеля слоя и оптического кабеля слоя распределения. После того как оптический кабель введен в шкаф поперечной связи, после фиксировать, прекращения, и распределения волокна, главный оптический кабель слоя и оптический кабель слоя распределения подключены путем использование прыгуна волокна.

Особенности

●IP65

●Материал шкафа: холоднокатаная сталь.

●Шкаф сделан высокопрочного металла, высокопрочный, против старения, анти--корозии, и может сопротивляться случайному или злокачественному повреждению.

●Все углы шкафа сформированы особенными в форме кругл формируя прессформами. Поверхностное покрытие почищено щеткой или электростатически распылено, и возникновение красиво.

●Шкаф двух-наслоен с высокопроизводительным материалом изоляции в середине, которая имеет хорошее влияние изоляции жары и может эффектно предотвратить конденсацию в шкафе.

●Уплотнение двери пользы двери шкафа особенное загерметизированное, водоустойчивый замок и трехочковый замок. Она безопасна и надежна, и имеет хорошее герметизирующ представление.

●19" режим установки.

●Надежные отладка кабеля и предохранение от зазмеления.

●Соответствующий для прекращения одиночного кабеля волокна и кабеля волокна ленты.

●Раскрывая угол двери нет чем 120°.

●Открытие и закрывать замка гибки и надежны.

●Защитный зарывать имеет очевидную заземляя метку.

●Независимо от куда кабель помещен и повернут в шкаф, радиус загиба кабеля должен быть никакой более менее чем 30mm.

●Кабельный ввод набор для того чтобы защитить кабель, имеющ радиус загиба большой чем 20 раз диаметр кабеля.

Спецификация

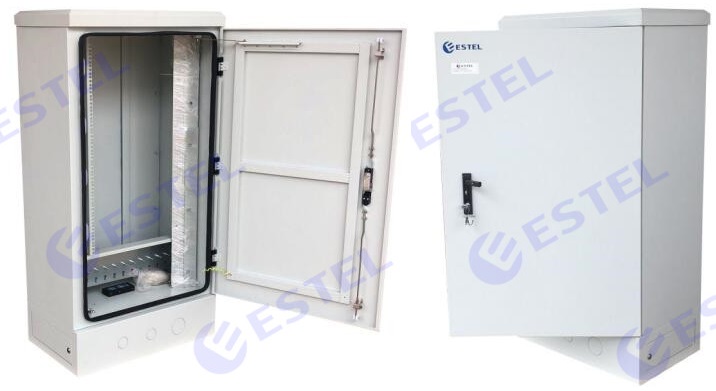

Изображение шкафа:

Инструкция установки шкафа

Земная установка:

Во первых, 4 анкерного болта M12 сдержаны на полуфабрикат основании цемента согласно размеру установки. Анкерные болты выступают поверхность основания около 60 mm. Когда установите, раскройте 2 боковой двери основания, установите оборудование на основании цемента, гайках пользы для того чтобы затянуть анкерные болты в основании, и после этого запереть 2 боковой двери основания.

Установка стены:

Во первых, пре-установите 10 болтов расширения M12 на стену. Болты выступают от стены до 30 mm. После этого, соберите шкаф на болтах, и исправьте шкаф с гайками.
