1. На открытом воздухе электрическое описание шкафа

Этот шкаф серии 1300mm высокое и 720mm широкие и 720mm глубокие. Для тех которым нужен больше чем как раз стандартный шкаф, эта серия может также предложить поистине безопасность подгонянного решения с сериями доступных вариантов, обеспечивая контролируемую климат окружающую среду для любой радиотехнической аппаратуры, панели электрической нагрузки и решения входа кабеля. Она обеспечивает безопасное, регулируемая окружающая среда климата для любой радиотехнической аппаратуры.

2. на открытом воздухе электрическая структура шкафа

Размер: 720×720×1300mm

Шкаф включает 19" устанавливающ шкаф от верхней части для того чтобы опустить, без подноса батареи

Шкаф сделан гальванизированное стального, одностеночный, толщина: 1.5mm, без термоизоляции

3. На открытом воздухе электрические особенности шкафа

· Высокая надежность, не требующее ухода, быстрое собрание, соответствующее для жесткой окружающей среды

· Высокая интеграция, небольшой след ноги, короткий срок строительства, уменьшает стоимость строительства

· Улучшенный термальный дизайн, эффективное энергосберегающее, эффектно расширяя время работы от батарей

· Система мониторинга динамичной среды, полное обнаружение сигнала тревоги, данные по в реальном времени сигнала тревоги сообщила

· На открытом воздухе шкаф соответствующий для разнообразие на открытом воздухе окружающих сред.

4. Параметры шкафа

спецификации 5.Technical

(1) применимые условия окружающей среды:

Рабочая температура: -40°C | + 55°C

Температура хранения: -50°C | + 70°C

Температура перехода: -50°C | + 70°C

Относительная влажность (RH): 5%~99%

Воздушное давление: 62kPa | 101kPa (подобное до 0m | высота 5000m)

(2) материал: хорошее качество гальванизировало стальное

(3) поверхностное покрытие: краска порошк-пальто, на открытом воздухе свет полиэстера - серое покрытие RAL 7035

(4) предохранение от входа: IP55

(5) retardance пламени: исполните с GB5169.7 тестом a

(6) сопротивление изоляции: сопротивление изоляции между заземляющими приспособлениями и частями тела шкафа не ниже чем 2×104M/500V (DC).

(7) выдерживает напряжение тока: выдержите напряжение тока между заземляющее приспособление и шкаф части тела не низкий чем 3000V) (DC/1min.

соединения системы 6.Power

Кабельные соединения входного сигнала AC соединители для кабеля входного сигнала AC гнезда входного сигнала на фронте - панель AC 2-ядра системы. Кабель AC можно сразу ввести к соединителю.

Соединение тяговых тросов DC терминалы для соединения нагрузки системы LOAD1-, LOAD2-, полностью 2PIN, размещая на фронте - панели системы. Кабель можно сразу ввести в терминал.

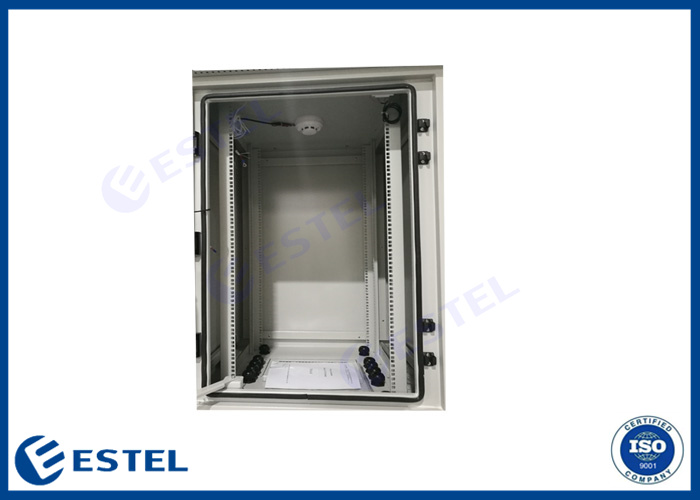

7.Cabinet внутри шкафа

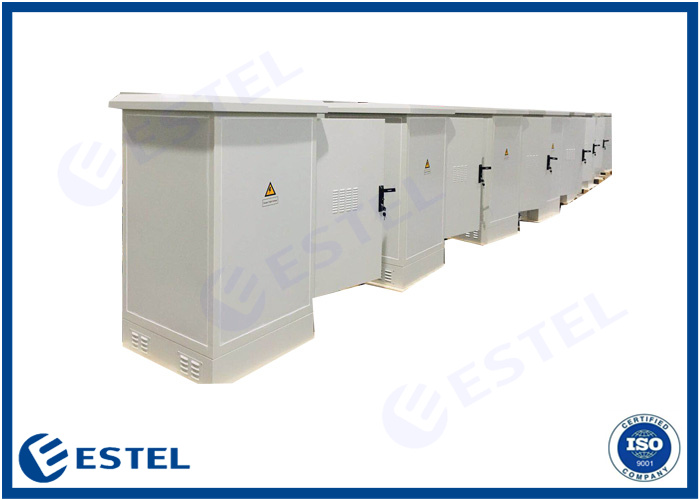

изображение 8.Cabinet

9.Packing:
