Шкаф DC48V 100W 19 устанавливая с переключателем двери индикатора дыма света СИД

1. Объем применения

Шкаф телекоммуникаций главным образом использован в базовой станции связи, как система 4G, сообщение/комплексное обслуживание сети, доступ/станция переключения передачи, аварийное сообщение/передача. он конструирован для того чтобы расквартировать разнообразие оборудование, они обеспечивает защиту от вандализма, пыли, дождя, снега и капая воды. Он предлагает стандартные рельсы вешалки 19 дюймов и полки батареи, новый дизайн для проектов телекоммуникаций и проектов наблюдения. Эти приложения имеют обеспечение установки монтажа на поле или поляка.

2. Структура шкафа

Шкаф включает 19" устанавливающ шкаф от верхней части для того чтобы опустить, без подноса батареи.

Шкаф сделан гальванизированное стального, одностеночный, толщина: 1.5mm, без термоизоляции.

Размер: 720×720×1300mm

3. Особенности

1. Короткий срок строительства, меньше занятия земли, более широкого применение и более низкая стоимость строительства.

2. Высокая интеграция, компактная текстура, легкая установка и миграция на более поздней стадии.

3. Высокопроизводительное охлаждая решение.

4. замок шкафа Анти--похищения на открытом воздухе, превосходный прибор предохранения от keyhole.

4. Технические спецификации

(1) применимые условия окружающей среды:

Рабочая температура: -40°C | + 55°C

Температура хранения: -50°C | + 70°C

Температура перехода: -50°C | + 70°C

Относительная влажность (RH): 5%~99%

Воздушное давление: 62kPa | 101kPa (подобное до 0m | высота 5000m)

• Материал: хорошее качество гальванизировало стальное

• Поверхностное покрытие: краска порошк-пальто, на открытом воздухе свет полиэстера - серое покрытие RAL 7035

• Предохранение от входа: IP55

• Retardance пламени: исполните с GB5169.7 тестом a

• Сопротивление изоляции: сопротивление изоляции между заземляющими приспособлениями и частями тела шкафа не ниже чем 2×104M/500V (DC).

• Выдержите напряжение тока: выдержите напряжение тока между заземляющее приспособление и шкаф части тела не низкий чем 3000V) (DC/1min.

5. Электрические приборы

5,1 свет обслуживания

Свет обслуживания использован для того чтобы получить дополнительный свет внутри шкафа. Свет обслуживания 48VDC, установленное вверху шкаф.

5,2 индикатор дыма

Индикатор дыма может обнаружить дым и вопросы сигнал тревоги для предупреждения что потенциальный огонь в шкафе. Индикатор дыма установлен вверху шкаф.

5,3 переключатель двери

Переключатель двери может вызвать сигнал тревоги когда дверь раскрыта. Переключатель двери установлен на дверь и дверную раму.

5,4 вентилятор

Шкаф включает один вентилятор DC48V 100W, установленный на дверь шкафа.

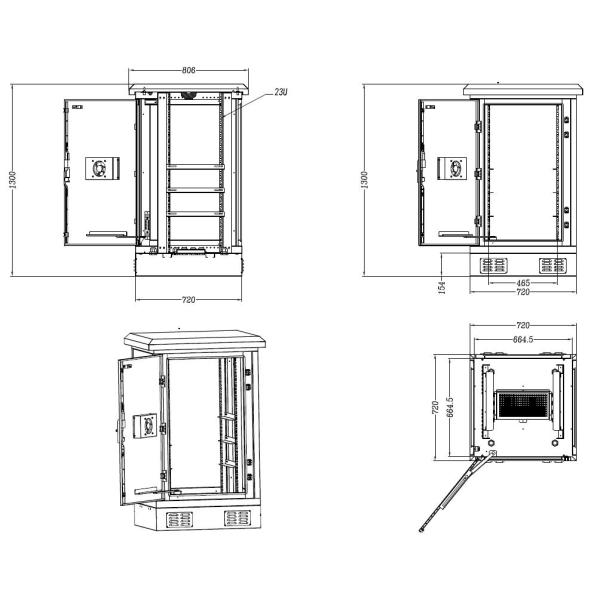

6. Диаграмма размера

Размер шкафа внешний (W×D×H): 720×720×1300mm.

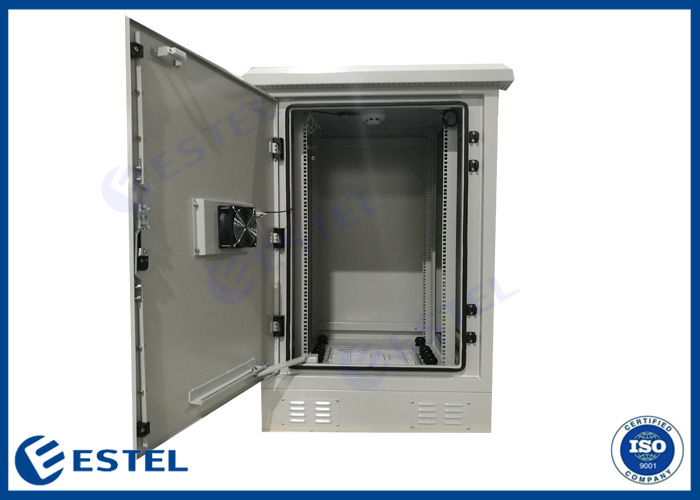

изображение 7.Cabinet

8. Зазмеление защиты

Шкаф включает зазмеление медного бара с покрытием анти--корозии. Достаточные винты для связывать проволокой терминалы соединения.
