Описание продукта:

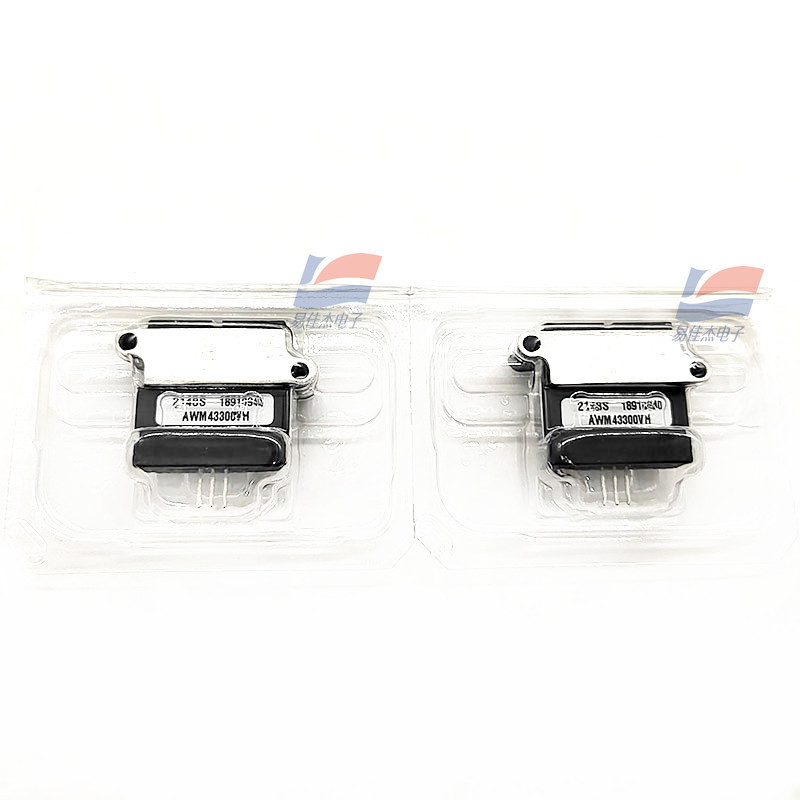

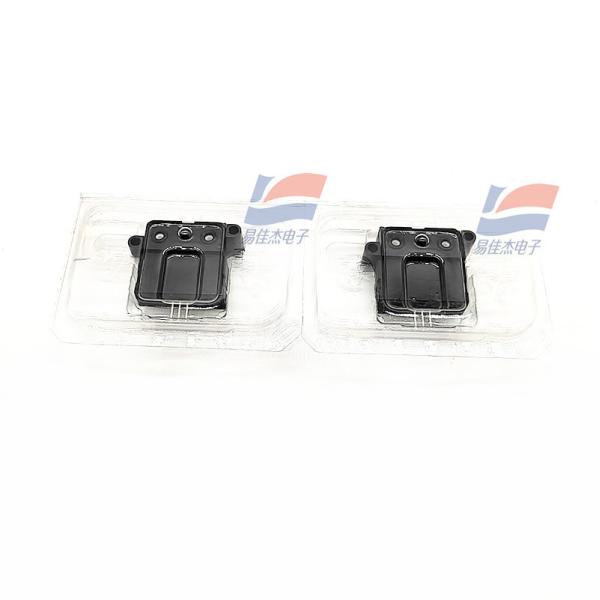

1000sccm AWM43300VH Micro-Bridge Датчик массового расхода газа для измерения газа Анализ газовой хроматографии

Функции:

В серию AWM40000 входят устройства 6SLPM без усиления и обработки усиливающего сигнала и использующие те же схемы и использующие те же схемы.

Особенности датчика качества воздуха:

Несколько центрально установленных уплотнительных колец

Керамическая расходомерная трубка (без впускной трубы), 0-1000 см3/мин.

Пластиковая подающая труба (без свинцовой трубы)

Высокое синфазное давление (150 фунтов на квадратный дюйм)

Рабочая температура может достигать 125C

Высокая стабильность нулевой и полной шкалы

Технические параметры:

Диапазон расхода (полная шкала): +1000 см3/мин.

Выходное напряжение

Стандартная точка: 1000 см3

Напряжение нулевой точки

Дрейф нуля

Повторяющееся чтение гистерезиса усилителя

Полный диапазон перепада давления: 1,02 (типичное значение

Источник питания

Потребляемая мощность

Время реакции

Давление в обычном режиме (фунт/кв. дюйм): 150 (AWM43600V составляет 25 фунт/кв. дюйм)

Выходная нагрузка: NPN (источник тока стока): 20 мА

Калибровочный газ: азот-водород)

Чтение изменения скорости

Рабочая температура: -2585C

Температура хранения

Воздействие: пик 100 г (5 капель, 6 осей)

Руководство по выбору серии

Диапазон расхода (полная шкала) plusmn25sccmplusmn1000sccm + 1000 SCCM + выходное напряжение 6 л/мин

Стандартная фиксированная точка

25 куб. см54.7 плюсмн3.7 МВДЦ

1000 см3/мин5plusmn0.15 В постоянного тока

1000 см3/мин5plusmn0.15 В постоянного тока

6LPM Сдвиг точки нулевого напряжения

+25-25С

+2585С

Дрейф выходного напряжения

+25-25С

+25+85С

+2,5% показания (типичное значение)

-2,5% показания (типичное значение)

Чтение (большое значение)

+6% чтения (большое значение)

-5% чтения (высокое значение)

+6% чтения (большое значение)

-5% чтения (высокое значение)

Стехнические характеристики:
