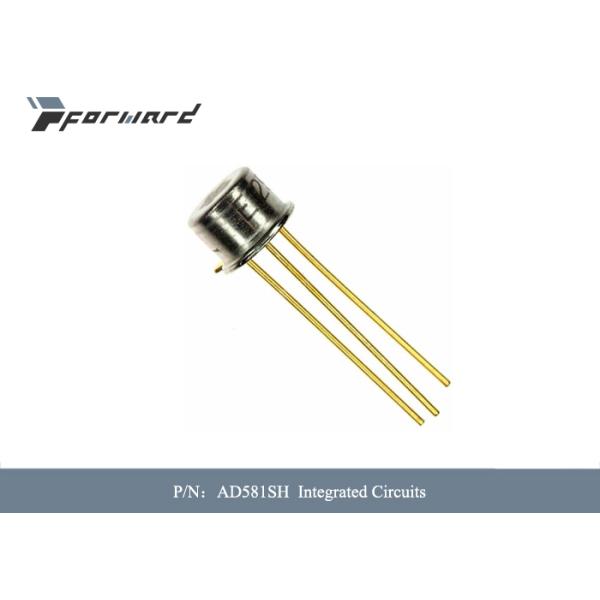

Выход напряжения тока интегральных схема частей AD581SH авиации (минута/зафиксированный) 10V


Описания частей авиации:


AD581 3 штырь, компенсированная температура, монолитовый, ссылка напряжения тока зазора диапазона которая снабжает точный выход 10,00 v от нерегулированного уровня входного сигнала выстраивая в ряд от 12 v 30 V. Лазер утеска вафля (LWT) использована для того чтобы уравновесить и начальную ошибку на +25°C так же, как коэффициент температуры, приводящ в представлении высокой точности ранее доступном только в дорогих гибридах или отрегулированных печью модулях. 5 допусков начальной ошибки mV и 5 ppm/°C гарантировали что коэффициент температура AD581L доступна в монолитовой ссылке напряжения тока.

Расчет цепи зазора диапазона используемый в AD581 предлагает несколько преимуществ над классическими методами диода нервного расстройства Zener. Самый важный, необходимы, что достигают никакие внешние компоненты полной точности и значительной стабильности к системам низкой мощности. К тому же, полная поставка настоящая к прибору, включая буферный усилитель выхода (который может поставить до 10 мам) μA типично 750. Долгосрочная стабильность дизайна зазора диапазона соответствующая к выбранным диодам ссылки Zener.

AD581 порекомендовано для пользы как ссылка для 8, 10 - или 12 сдержали цифров-к-сетноые-аналогов конвертеры (DACs) которые требуют внешней ссылки точности. Прибор также идеален для всех типов аналого-цифровых преобразователей (ADCs) точность до 14 битов, или дизайны последовательного сближения или интегрировать, и может вообще предлагать лучшее представление чем это обеспеченное стандартными сдержанными ссылками.

AD581J, AD581K, и AD581L определены для деятельности от 0°C к 70°C; AD581S, AD581T, и AD581U определены для −55°C к ряду +125°C. Все ранги упакованы в герметически закрытом 3 металле штыря TO-5 могут.

Особенности частей авиации:

• Уравновешивать лазера и результатов коэффициента точности и температуры инициала в очень низких ошибках над температурой без пользы внешних компонентов. AD581L имеет максимальное отклонение от 10,000 v ±7.25 mV от 0°C к 70°C, тогда как AD581U гарантирует общую ошибку ±15 mV максимальную без внешних отделок от −55°C к +125°C.
• Потому что утеска лазера сделана на вафле до разъединения в индивидуальные обломоки, AD581 весьма ценно к гибридным дизайнерам для своей простоты в использовании, недостатка необходимых внешних отделок, и своиственной высокой эффективности.
• AD581 можно также эксплуатировать в режиме Zener 2 штырей для того чтобы обеспечить ссылку точности −10 v с как раз одним внешним резистором на нерегулированную поставку. Представление в этом режиме почти равно к этой из стандартной конфигурации штыря 3.
• Предварительный расчет цепи используя концепцию зазора диапазона позволяет AD581 дать полное представление с нерегулированным вводом напряжения вниз до 13 V. С внешним резистором, прибор работает с поставкой как низкой как V. 11,4 5. AD581 доступно в версиях уступчивых с MILSTD-883. См. военная схема данных для детальных спецификаций.

Спецификации частей авиации:
