Части терпеливого монитора доски матери 9210-30-30150 главного правления терпеливого монитора Mindray PM7000 PM-7000

►Краткое введение

Главное правление самый важный блок терпеливого монитора. Оно конструирован для того чтобы осуществить управление контроль системы, планирование системы, системное руководство, управление файлами и печать так же, как закончить введенную, показ, и хранение, диагноз системы и сигнал тревоги недостатка, etc.

►Принцип

Главное правление, была разбивочной частью системы, имеет серийные порты к различным модулям, интерфейсу TFTdisplay, сетноому-аналогов интерфейсу VGA, интерфейсу локальных сетей и сетноому-аналогов/вспомогательному выходу. Интерфейс BDM сдержан на доске для отлаживать или загрузки программное обеспечение.

1. Система C.P.U.

C.P.U. основной элемент на главном правлении. Оно подключает периферийные модули через АВТОБУС и I/Os для того чтобы закончить передачу данных, преобразование данных и управление логики, etc.

2. RTC

RTC (реальний маштаб времени) обеспечивает время (час, минуту, второе) и данные по даты (года, месяца, дня,). Данные по RTC могут быть изменены C.P.U.

Регулятор локальных сетей

Регулятор локальных сетей исполняет со стандартом IEEE802.3/LAN IEEE802.3u, поддерживает тарифы данных 10Mbps и 100Mbps, и осуществляет передачу данных между C.P.U. и локальными сетями.

3. Сетноое-аналогов Output/AUX ВЫВЕЛО НАРУЖУ

Новообращенные ECG конвертера D/A или сигналы IBP цифровые приходя от C.P.U. в аналоговые сигналы, которых после быть низкопроходный фильтрован и усилен в фильтре & схема усилителя выход к внешней части. ВСПОМОГАТЕЛЬНЫЙ ВЫХОД имеет другую функцию: Звонок медсестры. Для этой функции, пожалуйста см. руководство деятельности.

4. FPGA и VRAM

VRAM использовано для сохранения данных по дисплея. C.P.U. отправляет данные по дисплея в VRAM через FPGA. Данные в VRAM карта реального дисплейного устройства.

FPGA имеет различные выдвинутые серийные порты, которые связывают с внешними модулями параметра. C.P.U. пишет приобретенные данные в FPGA, и FPGA отправляет его во внешние модули параметра.

5. Сторожевой пес

На включении питания, поставки сторожевого пса переустановили сигналы к C.P.U., FPGA и регулятору локальных сетей. Обеспечьте функции выхода таймера Waterdog и напряжение тока наблюдает.

►Resparation

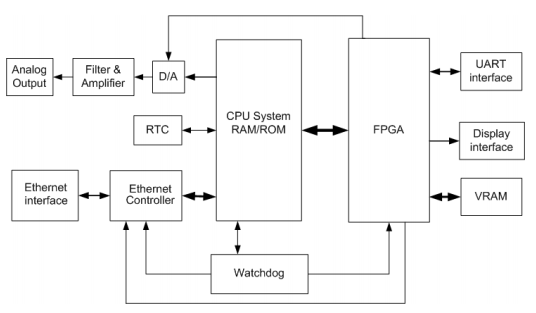

►Схематическая диаграмма

►Данные по покупок

Дорогие клиенты, убеждаться дело бегут успешно и эффективно, пожалуйста выучите около и согласиться на следующие статьи и термины. Главным образом 2 важной вещи которую вам нужно знать хорошо. Первая вещь что вы должны иметь в виду для того чтобы посмотреть через все изображения продукта с терпением покупая так, что вы сможете подтвердить деталь вы осматриваете как раз что вы ищете и потребность для покупки. Совершенно необходимо сделать для того НОП изображения продукта также играет необходимые роли в характере продукции, который помогает вам понять продукт интуитивно и detailedly. Вторая вещь приходит к гонорарам таможен. Пожалуйста добросердечно знать что покупатель ответственен за гонорары таможен как все налоги и обязанности. Следовательно, перед оплачивать для заказов вы должны заканчивать связь что оборудование ваше приказывает позволено к импортированный в вашу страну. Что сказать, вспомните прочитать всю релевантную информацию перед приказывать.

Спасибо для ваших времени и интереса в частях терпеливого монитора доски матери 9210-30-30150 главного правления терпеливого монитора Mindray PM7000 PM-7000.

«Проверка качества» наши вечные преследование и обещание. Не неуверена связаться мы! Добро пожаловать для того чтобы сделать заказ ваши заказы.
