Доска параметра терпеливого монитора ECG+Sp02+NIBP+Temp Mindray Imec10

модуль Мульти-параметра

Модуль мульти-параметра, насос NIBP и электромагнитный клапан помещены в кронштейне модуля мульти-параметра и обеспечили к задней коробке с 4 винтами.

Модуль мульти-параметра подключен с доской через кабель штыря 2×7, силой проламывания поставок к модулю параметра, связывает с главным правлением, и осуществляет аналогового выхода и одновременный выход дефибрилляции. Он использует процессор DSP как свое ядр. Для применений ECG, обломок ECG_ASIC начатый Mindray использован для того чтобы выполнить 3/5/12-lead ECG и измерения RESP (приведите I/II опционное), значительно упрощающ забор сигнала и проверку ECG с DSP.

Для NIBP, IBP, измерения TEMP, высокоточный ADC использовано сразу для того чтобы попробовать соответствуя сигналы параметра. Измерение Mindray SpO2 выполнено путем штабелировать крышки. Доски Nellcor и Masima SpO2 также совместимы с модулями мульти-параметра, соединенными через соединители BTB

Извлекать собрание модуля параметра

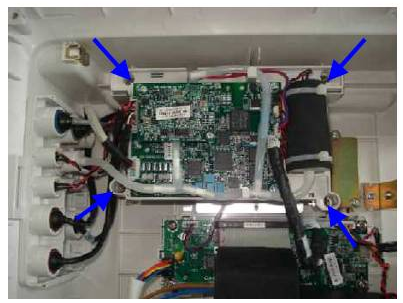

1. Установите прибор на верстаке как показано в диаграмме ниже, и вывинтите 4 винта M4X10:

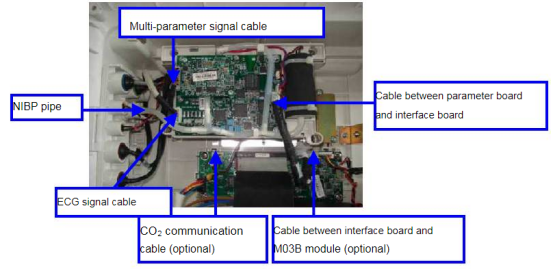

2. Отдельно отключите сигнальную линию мульти-параметра, трубку кровяного давления, сигнальную линию ECG, кабель между доской параметра и доской интерфейса, кабелем связи СО2 (опционным) и кабелем между доской интерфейса и модулем M03B (опционными), как показано ниже

3. Для стандартного оборудования, собрание модуля параметра можно извлечь сразу.

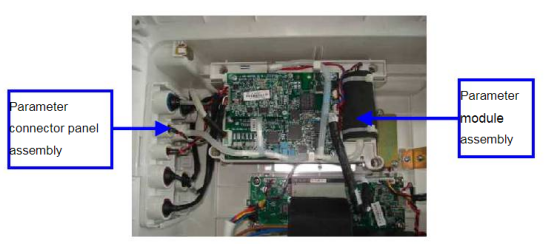

4. Для оборудования с нештатной конфигурацией, примите вне собрание собрания соединителя параметра и модуля параметра от задней раковины, и отделите 2 собрания согласно фактической конфигурации:

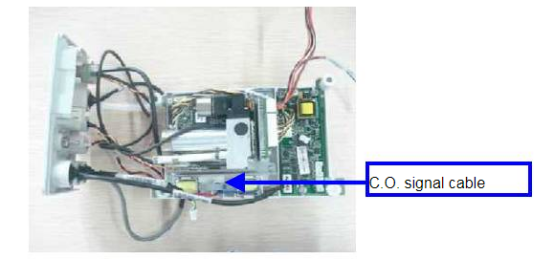

Для тех установленных с функцией C.O.: отключите кабель сигнала C.O., и после этого отделите собрание собрания соединителя параметра и модуля параметра, как показано ниже;

Для тех которые устанавливали функцию C.O.: отключите сигнальную линию C.O., и после этого отделите собрание соединителя параметра и собрание модуля параметра, как показано в диаграмме

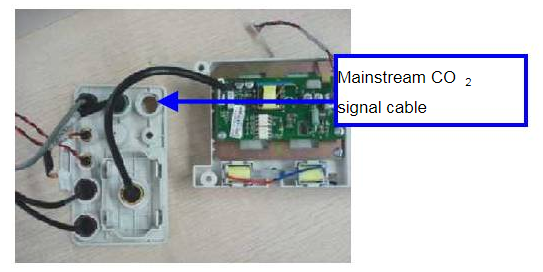

Установить функцию СО2 основного направления: отключите сигнальную линию СО2 основного направления, и после этого отделите компонент соединителя параметра и компонент модуля параметра, как показано в диаграмме ниже

Установить функцию СО2 основного направления: отключите сигнальную линию СО2 основного направления, и после этого отделите компонент соединителя параметра и компонент модуля параметра, как показано в диаграмме ниже

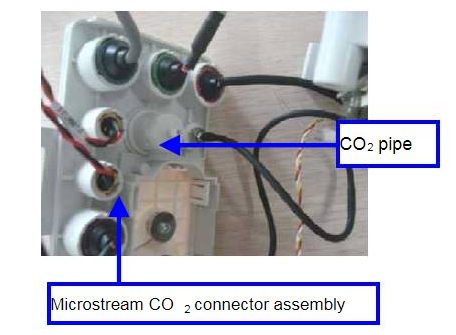

Установить функцию СО2 микро-подачи: отключите трубопровод СО2, примите СО2 микро-подачи совместную ассамблею из совместной ассамблеи параметра, и после этого отделите совместную ассамблею параметра от собрания модуля параметра, как показано в диаграмме

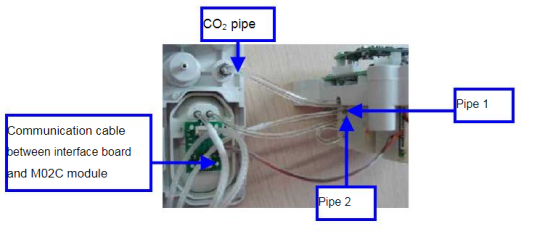

Установите модуль СО2 Mindray M02C: отключите кабели между трубкой СО2, трубкой 1 и трубкой 2, доской интерфейса и модулем M02C, и после этого отделите компонент соединителя параметра от компонента модуля параметра, как показано в диаграмме ниже

Примечания

1. Все трубы должны как следует быть собраны и щелкнуты reassembled.

2. Для оборудования установленного с опционным модулем C.O. или СО2, уверенный извлечь собрание соединителя параметра и собрание модуля параметра из задней раковины совместно, и после этого отделить 2 модуля

3. Стандартная конфигурация, извлекает модуль параметра отдельно

Спецификация

Если вы inerested в доске параметра терпеливого монитора ECG+Sp02+NIBP+Temp Mindray Imec10, то чувствуйте свободный связаться мы. Спасибо.
