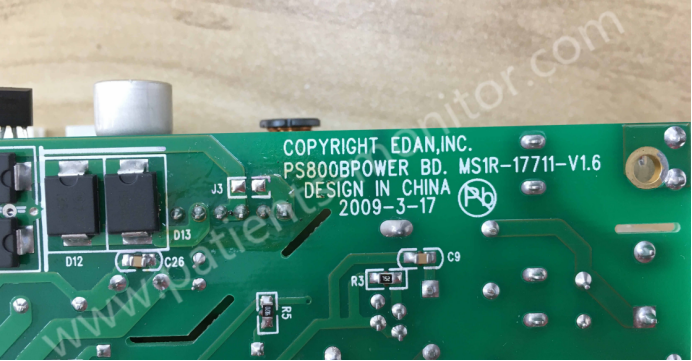

Плата питания монитора пациента Edan M3 и плата управления питанием PS800BPOWER

► Краткое введение

Блок питания является важной частью системы и состоит из платы питания, платы выключателя питания, аккумулятора и вентилятора.Основная силовая плата преобразует мощность переменного тока в 5 В и 12 В постоянного тока для питания остальной системы.Плата переключателя питания обеспечивает специальное питание для ЖК-монитора.Когда питание переменного тока отключено, батарея может поддерживать нормальную работу системы в течение короткого времени.Превосходная вентиляция достигается с помощью небольшого вентилятора, для которого требуется вход постоянного тока.

►Принцип введения

Этот модуль обеспечивает питание постоянного тока для других плат.

Этот модуль преобразует 220 В переменного тока или питание от батареи в 5 В, 12 В и -12 В постоянного тока для питания других плат.Если сеть переменного тока и батарея сосуществуют, первая будет отдавать приоритет подаче питания на систему, а вторая будет одновременно заряжать систему.

• AC/DC: Преобразование высоковольтной мощности переменного тока в низковольтную мощность постоянного тока для питания последующих цепей и зарядки аккумуляторов.
• Цепь управления батареей: если питание переменного тока и батарея сосуществуют, эта схема управляет выходом секции переменного/постоянного тока для зарядки батареи.Эта схема управляет батареей для питания последующих цепей в случае потери питания переменного тока.
• 5V DC/DC: Преобразуйте питание постоянного тока от предыдущей схемы в стабильный источник питания постоянного тока 5V и подайте питание на другие платы.
• 12 В/-12 В постоянного тока/постоянного тока: преобразуйте питание постоянного тока из предыдущей схемы в стабильный источник питания постоянного тока 12 В/-12 В для питания других плат.
• Цепь выключателя питания: управляйте рабочим состоянием 5 В постоянного/постоянного тока и 12 В постоянного/постоянного тока для управления включением/выключением монитора.
• Цепь обнаружения напряжения: определите выходное напряжение каждой части в цепи обнаружения, преобразуйте аналоговый сигнал в цифровой сигнал, а затем отправьте его на главную плату управления для обработки.

► Технические характеристики

►Политика возврата

Пожалуйста, обратите внимание, что как новые, так и бывшие в употреблении медицинские машины отправляются с гарантийным сроком не менее 90 дней, и им не разрешается покидать наши мастерские до тех пор, пока они не будут полностью протестированы нашими инженерами, которые будут относиться к каждой машине и единице с максимальной осторожностью, чтобы обеспечить все они являются 100% эффективным оборудованием.

Конечно, мы уверены, что вы будете довольны нашими продуктами и услугами.Но если вы не, пожалуйста, свяжитесь с нами, как только вы обнаружите какие-либо проблемы.Наша конечная цель - стремиться разрабатывать и продавать лучшие продукты клиентам по всему миру.

Удовлетворение потребностей клиентов является нашим самым большим стремлением.

►О компании

У меня есть поставка медицинского оборудования и частей монитора пациента, дефибриллятора, ЭКГ, УЗИ, таких как

• ГЭ,
• Филиппилип,
• Миндрай,
• Голдуэй,
• Нихон Коден,
• Медтроник,
• Масимо,
• Драгер,
• Эдан,
• Золль,

и т.п.

Пожалуйста, свяжитесь с нами, если вы заинтересованы вПлата питания монитора пациента Edan M3 и плата управления питанием PS800BPOWER,Благодарю вас!
