Доска матери PN главного правления дефибриллятора Nihon Kohden Cardiolife TEC-7621C TEC-7721C UR-0247 UR-02471 (6190-022576K P1)

►Краткое введение

Когда материнская плата заменена на новое одно, сделайте следующие регулировки:

- Чувствительность и смещение ECG

- Энергия обязанности, dellivered энергия, TTR

- Установки зарядки аккумулятора

• Противостатическая циновка таблицы
• Ремень земли запястья
• Отвертка PHiliphh (изолированный тип, для винтов M3 и M4)
• Водитель гнезда наговора (для болтов и гаек прокладки 3mm)
• Разводной гаечный ключ
• Щипчики,
• Короткая ручка

►Извлеките главное правление.

После извлекать главное шасси, вы можете извлечь материнскую плату.

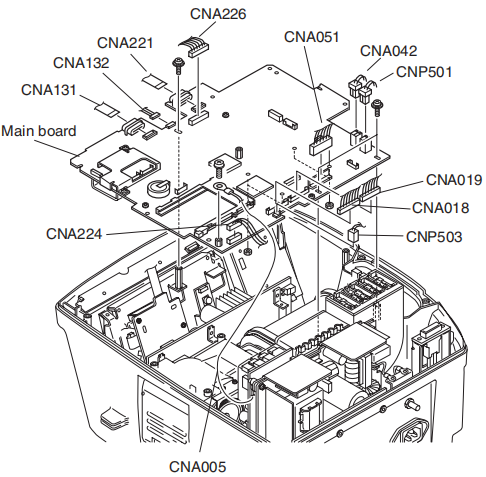

1. Отключите следующие кабели:

• Кабель фильма CNA131: Соединяет с блоком LCD.
• Кабель CNA132: Соединитесь с доской инвертора LCD.
• Кабель фильма CNA221: Соединяет с клавиатурой.
• Кабель CNP501: Соединитесь с блоком реле.
• Кабель CNA051: Соединяет для того чтобы передать блок, блок батарей и блок AC/DC.
• Кабель CNA019: Соединяет с блоком рекордера.
• Кабель CNA018: Соединяет с блоком рекордера.
• Кабель CN P503: Соединяет с катушкой приемистости в высоковольтном индукторе.
• Кабель CNA224: соединитесь с блоком реле

Для того чтобы извлечь кабель мембраны из кабельного соединителя мембраны, используйте небольшого водителя и пальцев лезвия раскрытия нежно для того чтобы выпустить замок кабельного соединителя мембраны, как показано в раскрытом изображении. Карта полна потому что кабельный соединитель мембраны легко поврежден.

2. Извлеките один винт, прокладку и провод к заземлению CNA005 диска M3 (соединенные с блоком AC/DC).

3. Извлеките 3 винта M3 из материнской платы.

4. Извлеките материнскую плату.

► Спецификации
