030-0098-05 доска PCB основы серии 53NTP VSM III монитора 300 показателей жизненно важных функций REV b валлийская Allyn

О валлийской серии 53NTP монитора 300 показателей жизненно важных функций Allyn

Монитор может контролировать систолическое и диастолическое неинвазивное кровяное давление (NIBP), тариф сердца и КАРТУ (значьте артериальное давление). Установленные блоки

с соотвествующими вариантами смогите также контролировать температуру и SpO2 одновременно и непрерывно контролировать тариф сердца. Все чтения показателей жизненно важных функций

покажите на фронте - панели монитора. Эти измерения можно также напечатать используя опционный интегрированный термальный принтер.

монитор предлагает programmable аудио и визуальные сигналы тревоги и автоматическое измерение NIBP на выбранных интервалах. Его можно также установить для того чтобы обеспечить

сигнал тревоги-активированная функция звонка медсестры.

Другое оборудование соединенное с сетноыми-аналогов и цифровыми интерфейсами необходимо аттестовать в соответствии с применимыми стандартами IEC (IEC 60950 для данных

обрабатывающее оборудование, IEC 60601-1 для медицинских служб). Все эти обеспечения должны исполнить с IEC 60601-1-1 стандарта системы.

Извлеките главное правление

• Отключите кабель гибкого трубопровода модуля температуры от J12 на главном правлении

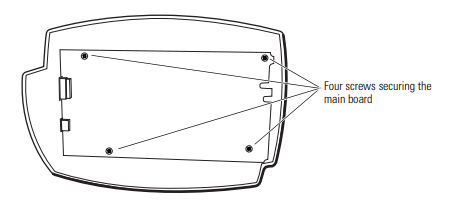

• Извлеките 4 винта обеспечивая главное правление к заднему шасси.

• Вытяните правый нижний угол главного правления далеко от заднего шасси, как раз далеко достаточно для того чтобы освободить снабжение жилищем соединителя RS232 на главном правлении от слота соединителя RS232 на заднем шасси.

• Осторожно подсказка верхний край главного правления далеко от заднего шасси, далеко достаточно получать доступ к прежде всего соединителям на компонентной стороне доски.

• Для самых лучших результатов, отключите прежде всего кабели сперва и работать ваш путь ко дну главного правления. Для монитора установленного со всеми вариантами, приблизительный заказ разъединения следующим образом:

• Извлеките главное правление

Примечания разборки главного правления

Предосторежение

Позаботьтесь заново соединяя разъем питания главного правления (J3). Если кабельный соединитель соединен неправильно, то монитор смог быть поврежден когда сила будет приложена.

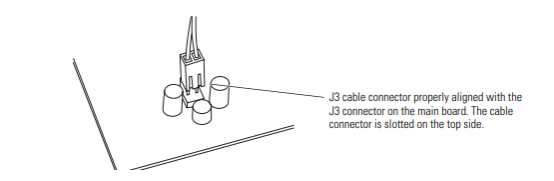

Более старые главные правления (версия 031-0150-01)

Заново соединить разъем питания главного правления (J3), обязательно что кабельный соединитель ориентирован с прорезанной стороной вверх…

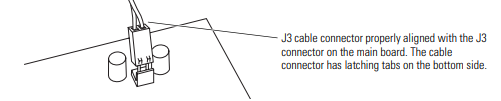

Более новые главные правления (версии 031-0150-03 и -04)

Спасибо так много для вашего внимания. Если вы заинтересованы в доске PCB основы серии 53NTP VSM III монитора 300 показателей жизненно важных функций 030-0098-05 REV b валлийской Allyn, то чувствуйте свободным связаться мы. Спасибо.
