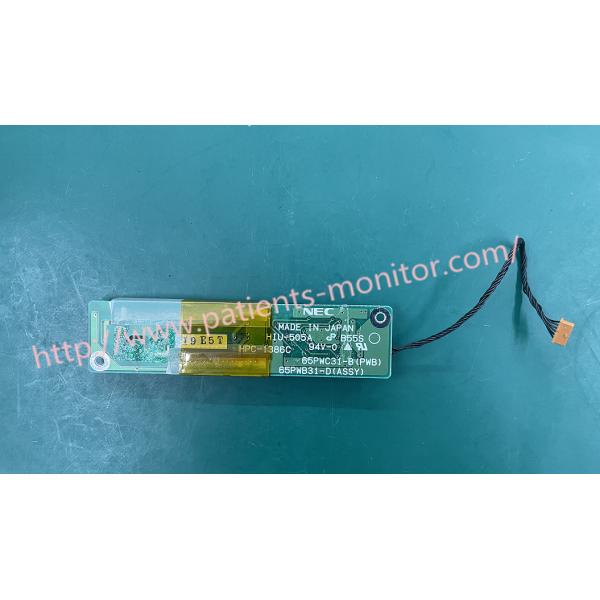

Дефибриллятор серии Zoll E Дисплейная инверторная панель (Высоковольтная панель) HPC-1386C HIU-505A 65PWC31-B ((PWB) 65PWB31-D ((ASSY))

ОДефибриллятор серии Zoll E дисплейная инверторная плата (плата высокого напряжения) HPC-1386C HIU-505A65PWC31-B ((PWB) 65PWB31-D ((ASSY))

Модуль высокого напряжения (HV) включает в себя высоковольтные схемы, необходимые для ритмизации и дефибрилляции, включая схемы дефибрилляционного заряда, реле пациента, реле безопасности, дефибрилляционный конденсатор,схемы защиты от дефиб-затишья и защиты переднего конца для ЭКГ MFC

В следующей таблице описаны компоненты высоковольтных плат:

Монитор конденсатора высокого напряжения

Перед зарядкой кардиостимулятора высоковольтный конденсаторный монитор выполняет самотест для проверки реле шаг за шагом.

контролирует конфигурацию высоковольтного контура для генерации импульсов ступенчатой частоты или для зарядки высоковольтного дефибрилляционного конденсатора.

Конденсаторы пейсмейкеров безопасно разделены резисторами и реле для рассеивания остаточной энергии.

Реле безопасности представляет собой поляризованный переключатель трости. Реле управляется Q318.

Q330 подавляет, если XPACEREL является ложным. Если XPACEREL является истинным, Q330 выключается, а Q308 не является

Высоковольтный конденсатор заряжается путем преобразования напряжения батареи системы в высоковольтный импульс с помощью трансформатора.

T1. Основной сигнал частоты работы используется для переключения транзистора Q1, который подает ток в первичную обмотку трансформатора T1

При зарядке высоковольтного конденсатора, главная плата независимо контролирует напряжение конденсатора

Если главная панель обнаружит недостаточный уровень, система отключается, установив SAFE high, что отключает SCR

Схема разряда и драйвер трансформатора обратного движения.

Реле пациента разряжается через сигнал PATREL_DRV, генерируемый XPATREL, и Q304, Q323 и Q322 отключены, когда XPACE_SEL

После завершения активации пациентского реле главная плата выводит сигнал XPATREL через несколько сотен миллисекунд.

Реле закрывается, чтобы обеспечить полное рассеивание энергии высоковольтного конденсатора.

для начала настройки темпа Поверните переключатель передней панели в положение PACER и настроить вывод и

Амплитуда тока таймера является постоянной между импульсами и определяется положением выхода СТИМУЛАТОР

Длительность ритмического импульса определяется положением циферблата PACER RATE на передней панели.

была установлена на 40 мс.

Большое спасибо за ваше внимание.Дисплейная инверторная панель дефибриллятора серии Zoll E (Высоковольтная панель) HPC-1386C HIU-505AПожалуйста, свяжитесь с нами. Спасибо.
