Valleylab Force FX FX-8C электрохирургическая генераторная машина

Когда напряжение питания панели управления падает ниже 4,65 В, схема мониторинга мощности (U14) (MAX691) генерирует сигнал перезагрузки и сигнал перезагрузки для основного микроконтроллера (U5).Он также генерирует чувствительный к напряжению сигнал выбора чипа. Доступен для PSD412 (U6) и PSD413 (U3). низкий порог напряжения (4.65V) ставит U3 и U6 в режим покоя и отключает внешнюю 2K x 8 статическую оперативную память.

Планшеты питания/РЧ

Электроэнергетическая/РЧ-карта является основной панелью генератора. Включает в себя высоковольтный источник питания и RF-выходной этап. Схема на этой плате выполняет несколько других функций:

• Мониторинг выходного напряжения

• Мониторинг выходного тока

• обнаружение течения утечки (обнаружение течения утечки HF и переключение на понижение)

• Схема управления искрами

• Мониторинг REM-импеданс (REM-схема)

• обнаружение ручного включения выключателя (схема IsoBloc)

• Порт RS-232

• Расширительная розетка

• Контактная замыкательная связь ЭКГ

• Выходное реле высокого напряжения

• Контроль температуры и регулирование вентилятора.

Высоковольтный источник питания

Потенциально опасные для жизни напряжения переменного и постоянного тока присутствуют в схемах переменного и высокого напряжения постоянного тока, описанных в настоящем руководстве, а также в соответствующих прожекторах и монтажных принадлежностях.Они не изолированы от линий переменного токаПринимать меры предосторожности при испытаниях и устранении неполадок в этой области генератора.

Секция питания высоким напряжением включает в себя схему ввода питания, схему автоматического переключения питания, схему преобразования AC/DC и регулятор переключения DC/DC.

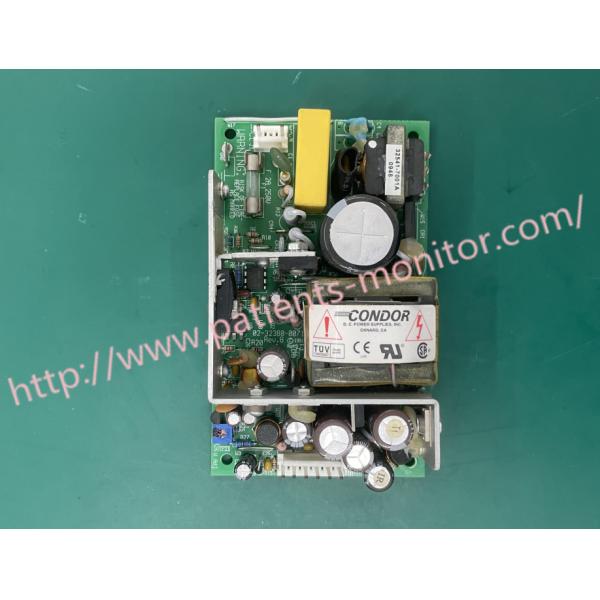

Низкое напряжение питания

Электроснабжение низкого напряжения составляет 40 Вт. Обеспечивает стабильный выход +5VDC и ±12VDC. Электроснабжение автоматически адаптируется к двум диапазонам входного напряжения. Он также имеет внутренний лимит тока.Назначение булавок между низковольтным источником питания и панелью питания/РЧ следующее::

Спецификации низковольтного источника питания следующие:

Сила ввода

Большое спасибо за ваше внимание.Valleylab Force FX FX-8C Электрохирургический генераторПожалуйста, свяжитесь с нами. Спасибо.
