► Основная панель дефибриллятора PHiliphh MRX M3535A Процессор PCAM3535-60200Функция

Процессор PCA выполняет следующие функции:

•Общий контроль системы.

•Усовершенствованный контроль всех модулей и подсистем.

• Управляет последовательностью включения/выключения питания.

• Сохраняет выбранные пользователем настройки.

•Обеспечивает управление программным обеспечением, включая данные, используемые для создания форматов отображения и графики.

•Все функции пользовательского интерфейса, включая:

-генерирует и контролирует звуки и аудиосигналы и обнаруживает нажатия кнопок на передней панели.

-генерирует и форматирует информацию для мониторов и принтеров.

- индикационные светодиоды, которые управляют подсветкой кнопки удара и внешним питанием.

•Сохраняет информацию на карточках данных.

•Освобождает от дефибрилляционных функций терапевтический ПЦА, включая:

- Запускает зарядку конденсатора.

- Вторичное наблюдение за напряжением конденсатора.

- Запускает последовательность доставки ударов.

- Контролирует терапевтическую изоляцию и внутренние реле.

• Контролирует ритмические функции терапевтического PCA, включая:

- Запускает каждый импульс.

- Мониторирует проходящий ритм.

- Контролирует активацию релей и релей изоляции.

• Управляет передней частью ЭКГ с помощью процессора PCA (Lead ECG) и питания PCA (Paddle/Pad ECG).

•Вся обработка ЭКГ, включая фильтрацию, обнаружение частоты сердечных сокращений и анализ ритма.

•Устанавливает различные пределы тревоги (HR, SpO2 и т.д.) и генерирует предупреждения при превышении этих пределов.

•Точки соединения для проводов ЭКГ, выходной линии ЭКГ и SpO2 PCA.

•ЭКГ аналоговый передний конец для 3-проводной, 5-проводной и 12-проводной (10-проводной) линейной ЭКГ. •SpO2 логика и изоляция пациента.

•измеряет температуру устройства.

• контролирует общее состояние системы и контролирует показатели RFU.

►СпецификацияОсновная панель дефибриллятора PHiliphh MRX M3535AПроцессор PCAM3535-60200

►Процессор PCAРазборка и замена

Процессор PCA содержит операционное программное обеспечение устройства.

При установке нового процессора PCA вы также должны:

• Введите серийный номер устройства и включите параметры в меню "Режим обслуживания".

• Установите язык устройства (если это не американский английский язык) с помощью соответствующего инструмента поддержки программного обеспечения.Удаление процессора PCA включает в себя отключение многих кабелей и удаление многих винтов.

Удаление

1Удалите SpO2 PCA.

2Снимите крышку измерительного модуля.

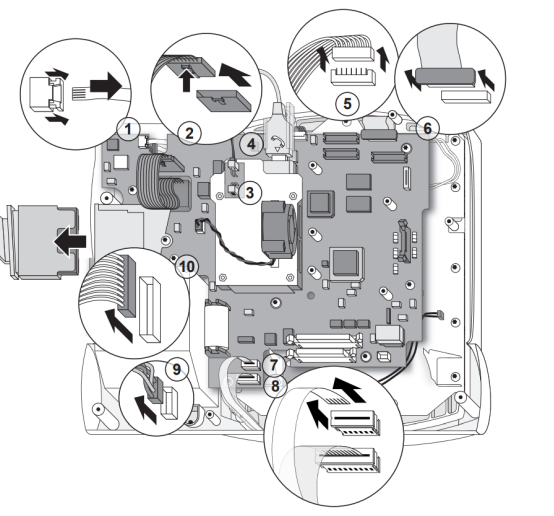

3Отсоедините все кабели.

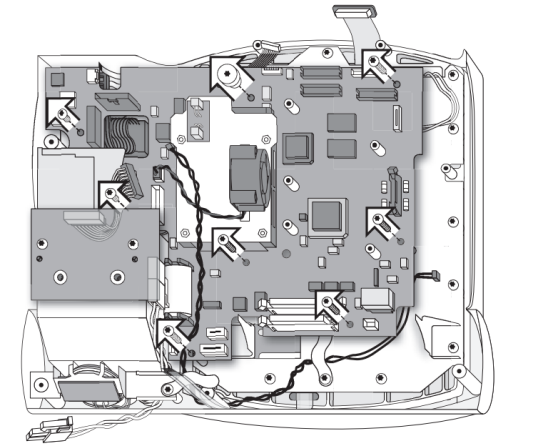

4Снимите винты.

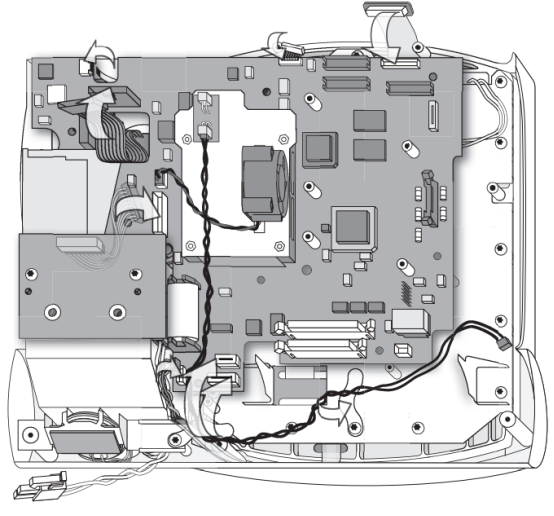

5- Поднимите процессор PCA с шасси.

a. Убедитесь, что многие кабели сняты с пути, чтобы можно было удалить процессор PCA.

b. Оставьте аккумулятор часов (литийный) на месте при отправке PCA на ремонт.

6. Удалить внутреннюю карту памяти. Нажмите черную кнопку выброса и удалить карту

Замена

1Вставьте литийную батарею.

2Установите заменный вентилятор.

3Замените внутреннюю карту памяти.

a. Вставьте карту внутренней памяти в слот, находящийся дальше от вентилятора.

б. Вставить карту в отверстие.

4Поставьте процессор PCA на место.

Удалить кабели, выровнять отверстия в процессоре с винтовыми разрывателями, убедитесь, что никакие кабели или провода не попали под PCA.

5Замените винты.

a. Заменить и затянуть семь винтов T10.

b. Заменить и затянуть плечевые винты.

6Заменить SpO2 PCA.

7. Заменить панель измерительного модуля

8. Подключите процессор PCA

9- Закройте устройство.

10Замените поднос для карт данных.
