Лазер восковки сборочного конвейера СМТ ПКБ отрезал 300мм*400мм для ПКБА

Соединенная электроника имеет возможность для того чтобы изготовить пкб от одиночных, который встали на сторону доск до мултилаерс 32 слоев, и обеспечивает обслуживания одного стопа полностью готовые, включая изготовление пкб, собрание, источник компонентов и испытание функции. Главное обслуживание мы предлагаем наших клиентов тп ключ к нашему успеху и наша миссия остается этим же с 1998. И наше обязательство перегнать все время удолетворения потребностей клиента.

Соединенное покрытие предложений нано на отборных восковках и размерах! «Нано покрытие» 2 части, випе на процессе, составленном гидродобных элементов которые отталкивают потоком и паяют, приводящ в улучшенном отпуске затира для весьма небольших компонентов. Если вы имеете мелкий шаг КФН, мелкий шаг ИК, микро- БГА, и 0201 компонентный тип на ваших конструированных досках ПКБ или ПКБА, то нано восковка покрытия должна быть самым лучшим вариантом для вас, но цена будет дороже чем стандартная восковка

Особенности восковки СМТ:

• Уникальный процесс для ровных стен апертуры
• Апертуры лазер-отрезка Пефектлы чистые
• Превосходное представление печати
• Превосходный для высокообъемного печатания восковки на платах с печатным монтажом
• Уникальный процесс создает постоянный не-съемный не-увядать фидуциальный
• Все обрамленные восковки СМТ двойник скрепленный к весьма носке
• стандарт оборота 4-хоурс

Соединенный одному обслуживанию ПКБ стопа

1. Производство ПКБ

2. Прокисать компонентов

3. Обслуживание собрания ПКБ

Посмотрите вперед к вашим РФКс и надежде мы можем работать совместно.

Толщина восковки советует соединенной электроникой

≤ 0.5мм тангажа КФП, выбор толщины листа смогло быть или 0.13мм или 0.12мм;
Если питч> 0.5мм, толщина восковки может находиться между 0.15мм - 0.20мм;
Если тангаж шарика БГА > 1.0мм, восковка толщины 0.15мм хороший вариант
Если тангаж ≤1.0мм шарика 0.5мм≤БГА, выбирает толщину 0.13мм для вашей работы СМТ.

Вы можете приказать одну восковку с вашим заказом ПКБ на соединенной электронике. Мы имеем различную толщину

и различная восковка размера показывая ниже

Вариант восковки на соединенной электронике

Дизайн отверстия отверстия для восковки

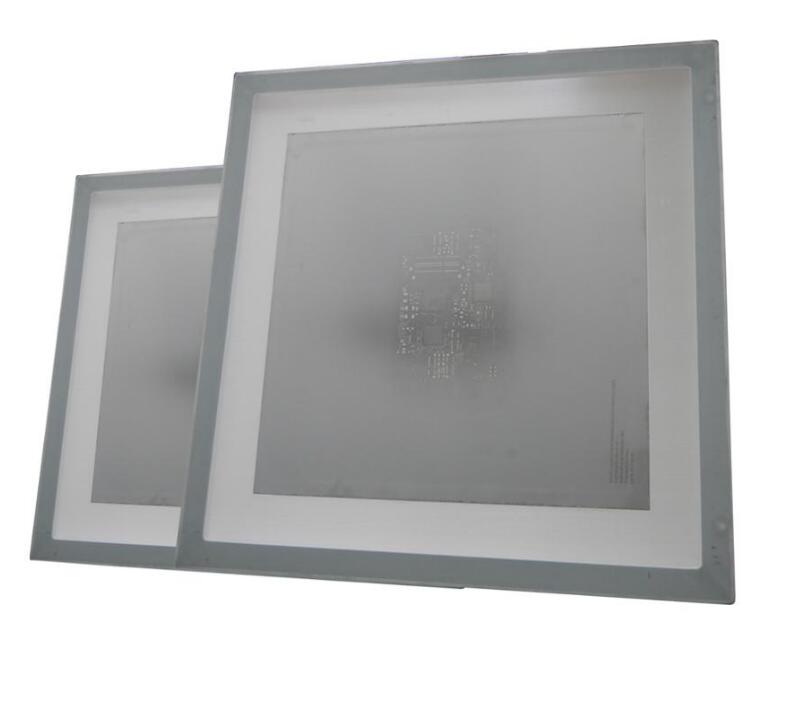

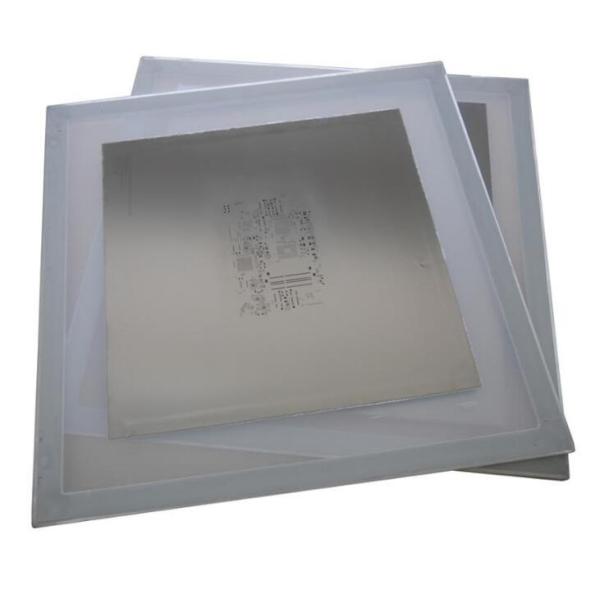

Больше изображений восковки отрезка лазера
