Плата с печатным монтажом PCB HDI слоя FR4 IT180 94V0 RoHS 2-4u» ENIG Multi
CO. цепей Abis, Ltd профессиональный изготовитель PCB который был установлен в октябре 2006 и фокусирует на двойной стороне, массовом производстве разнослоистых и HDI pcb.
Мы имеем 2 фабрики совместно, фабрика в Шэньчжэне специализирована в небольшом и средние заказы тома и фабрика в Huizhou для большого тома и HDI.
Детали продукта:
Что PCB HDI?
IPC-2226 определяет HDI как плата с печатным монтажом с более высокой плотностью проводки в единственную поверхность чем обычные платы с печатным монтажом (PCB). Они имеют более точные линии и µm ≤ 100 космосов/0.10mm, более небольшие vias (<150>20 pads/cm2) чем использовано в обычной технологии PCB.
Продукт информации:
| Количество слоев | 4 до 22 слоя стандартного, 30 слоев выдвинулись |
| Самые интересные технологии | Разнослоистые доски с более высокой плотностью пусковой площадки соединения чем стандартные доски, с более точными линиями/космосами, небольшими через отверстия и пусковые площадки захвата позволяющ microvias только прорезать отборные слои и также быть помещенным в поверхностных пусковых площадках. |
| Строения HDI | 1+N+1, 2+N+2, 3+N+3,4+N+4, любой слой в НИОКР |
| Материалы | FR4 стандарт, FR4 высокая эффективность, галоид свободное FR4, Rogers |
| Медные весы (закончил) | 18μm до 70μm |
| Минимальный след и зазор | 0.075mm/0.075mm |
| Толщина PCB | 0.40mm до 3.20mm |
| Размеры Maxmimum | 610mm x 450mm; иждивенец на машине лазера сверля |
| Поверхность заканчивает доступное | OSP, ENIG, олово погружения, серебр погружения, электролитическое золото, пальцы золота |
| Минимальное механическое сверло | 0.15mm |
| Минимальное сверло лазера | 0.10mm стандартное, выдвинутое 0.075mm |
Емкость:
| Через затыкать (заполнение 100%) | – 20% |
| Через размер | ≤0.50mm |
| Регистрация | 0.025mm |
| Ширина запруды припоя | MIN. 0.15mm |
| Толщина над трассировкой (поверхность) | MIN. 10µm |
| Размер пусковой площадки маски припоя | MIN. 15µm |
| Максимальная толщина доски | 6.00mm |
| Минимальная толщина доски | 0.30mm |
| Минимальный слой следа/зазора внутренний | 0.075mm |
| Минимальный слой следа/зазора наружный (35µm) | 0.075mm |
| Законченная толщина PCB | ±10% |
| Направлять профиль | ±0.15mm |
| Профиль V-отрезка | ±0.15mm |
| AOI | Все разнослоистое |
| Управление импеданса | ± 10% |
| Испытывать Solderability | Как стандарт |
| Ионное загрязнение | По запросу |
Время выполнения:
| Тип доски | Изготовляя время выполнения |
| Встали на сторону одиночное, который | 5 до 20 дней зависимых на томе |
| PTH | 7 до 25 дней зависимых на томе |
| Разнослоистый | 15 до 30 дней зависимых на томе & технологии |
·
| Время выполнения перевозимого самолетами груза – 4 дня |
| Время выполнения перевозки моря – 30 дней |
| Все времена выполнения Дальнего востока подлежат зазор таможен |
| Наградные международные пересылки могут быть аранжированы DHL, Federal Express, UPS или TNT на дополнительной цене |
Наша миссия:
PCBs для требуя клиентов, в срок с дефектами нул, произведенными sustainably на самой низкой общей стоимости. Изготовлять много разных видов PCBs в более небольшой серии (Высоко-смешивании, Низко-томе) включает постоянн регулировать, приспосабливаться и решение проблем.
Наша ответственность:
Мы знаем что PCB критический ключевой компонент для наших клиентов. И мы знаем точно что-нибудь может случиться во время сложного включили производственного процесса, который – и оно часто делает. В нашем мире, принимая серединам полной ответственности много вещи, включая ответственный и устойчивый подход во все мы делаем – социально, экологически и этично. Когда проблема происходит, мы пробуем как крепко как мы можем понять проблему и найти решение. Наш склад ума что мы имеем проблему и не выходим до тех пор пока мы не будем освобождать ее вверх.

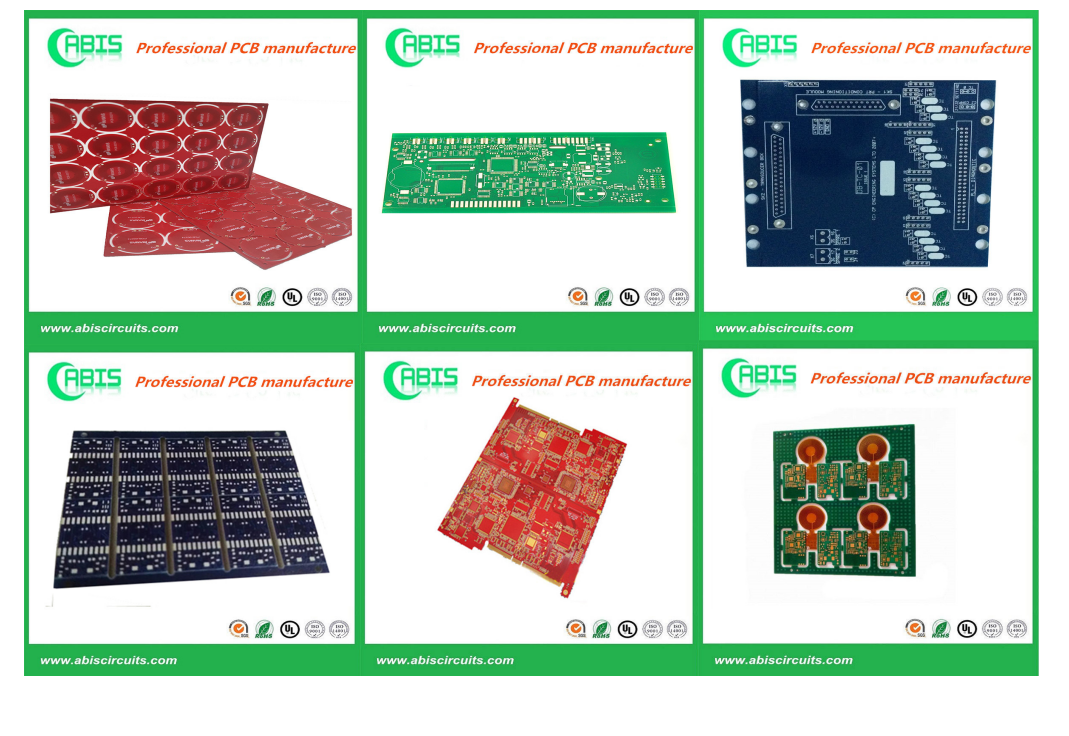

PCBs мы сделали:

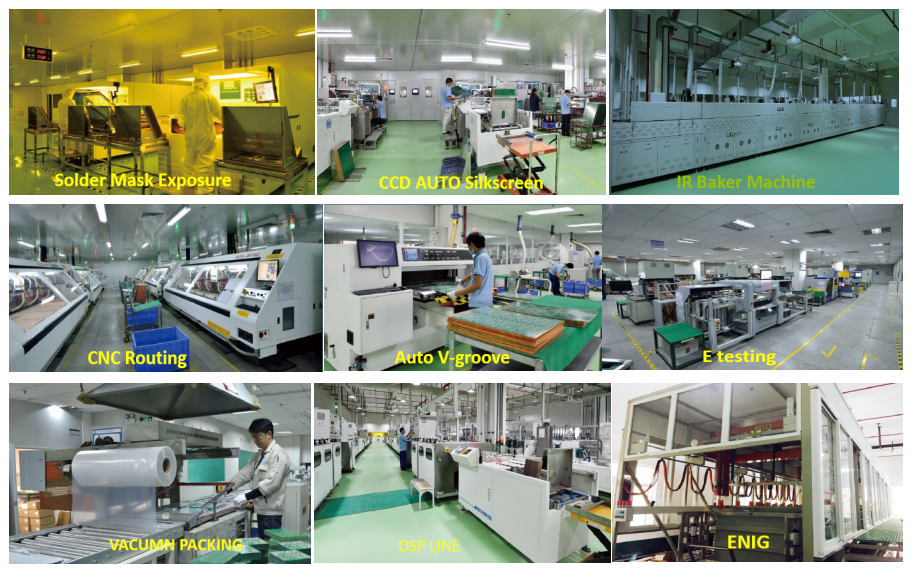

Фабрика:

Мастерская:
