Разнослоистое собрание ПКБ прототипа
Разнослоистое собрание ПКБ прототипа
Разнослоистое собрание ПКБ прототипа
Разнослоистое собрание ПКБ прототипа
Спецификации
Место происхождения :
КИТАЙ
Количество минимального заказа :
1pcs
Условия оплаты :
T/T, PayPal, западное соединение etc.
Способность поставки :
60,000sqm в месяц
Срок поставки :
1-15 рабочих дней
Упаковывая детали :
Пакет вакуума
Имя :
Собрание ПКБ прототипа
Слои :
Разнослоистый
Законченная толщина доски :
0,2-8,0 мм
Медная толщина :
0.5OZ-10OZ
Основное вещество :
ФР4
Минимальная линия ширина :
0.075mm
Минимальный космос :
0.075mm
Максимальный размер :
600mm*1200mm
Цвет маски припоя :
Зеленый цвет
Пакет перехода :
Пакет вакуума
Описание

Разнослоистое обслуживание собрания SMT PCBA PCB прототипа OEM универсальное





введение 1.Company



CO. цепей Abis, Ltd профессиональное производство PCB в Шэньчжэне, Китае который фокус на двойной стороне, массовом производстве разнослоистых и HDI PCB. Наша компания была установлена в 2006. Мы имеем 2 фабрики совместно и предлагаем широкий диапазон обслуживаний от быстрого поворота, прототипов PCB к большому производству PCB тома. Наша цель помочь клиентам приобрести более конкурсную прочность и принести больше взаимной выгоды друг к другу. Все клиенты будут послужены хорошо.

Разнослоистое собрание ПКБ прототипа



2.Factory


Космос завода деятельности:
(Я) 10000 квадратных метров
(II) 60000 квадратных метров

Работники:
(Я) 300 сил человека
(II) 900 сил человека

Инженер технический:
(Я) 20 инженеров QC QA
(II) 60 QA, инженеры QC

возможность 3.Technological



(1) производственная мощность PCB OEM

Детали Возможность
Отсчеты слоя 1-20layers
Материал FR4, высокий TG FR4, PTFE, основание Cu, Rogers, алюминиевое основание, etc
Максимальный размер 600mm x 1200mm
Допуск плана доски ±0.10mm
Толщина доски 0.20mm-8.00mm
Допуск толщины (t ≥0.8mm) ±8%
Допуск толщины (t<>0.8mm) ±10%
Толщина слоя изоляции 0.075mm-5.00mm
Минимальная линия 0.075mm
Минимальный космос 0.075mm
Вне наслоите медную толщину 18um-350um
Внутренняя толщина меди слоя 17um-175um
Сверля отверстие (механическое) 0.15mm-6.35mm
Отверстие финиша (механическое) 0.10mm-6.30mm
Допуск диаметра (механический) 0.05mm
Регистрация (механическая) 0.075mm
Коэффициент сжатия 16:01
Тип маски припоя LPI
SMT мини. Ширина маски припоя 0.075mm
Мини. Зазор маски припоя 0.05mm
Диаметр отверстия штепсельной вилки 0.25mm*0.60mm
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, неэтилированное HASL, олово погружения, золото погружения, плакировка золота, серебр погружения, OSP, etc.
Цвет Soldermask Зеленый, белый, черный, красный, желтый, голубой
Цвет Silkscreen Белый, черный, желтый, голубой


(2) эксплуатационная емкость собрания SMT PCBA

Детали Емкость
Собрание Минимальн IC Сооружать SMT PCBA 0.30mm (12mil)
Pin ноги собрания SMT PCBA ТАК, SOP, SOJ, TSOP, TSSOP, QFP, BGA и U-BGA
Собрание Минимальн Обломок Размещение SMT PCBA 201
Собрание Максимальн PCB Размер SMT PCBA 410mm x 600mm (16,2» x 23,6")
Размер собрания максимальный BGA SMT PCBA 74mm x 74mm (2,9" x 2,9")
Тангаж шарика собрания BGA SMT PCBA 1mm | 3mm (4mil | 12mil)
Диаметр шарика собрания BGA SMT PCBA 0.4mm | 1mm (16mil | 40mil)
Тангаж руководства собрания QFP SMT PCBA 0.38mm | 2.54mm (15mil | 100mil)
Метод собрания SMT PCBA SMT, ПОГРУЖЕНИЕ, AI, собрание MI
Аттестация собрания SMT PCBA ISO9001, ISO13485, IATF16949


(3) полностью готовое обслуживание производства электроники

обслуживание pcb Расчет цепи PCB, план PCB, производство pcb, экземпляр pcb
Компоненты PCB Компоненты advicing, поиск PCB compoments PCB
PCBA Собрание прототипа PCB OEM, pcb с компонентами,
Испытывать Тест PCBA AOI, тест РЕНТГЕНОВСКОГО СНИМКА собрания BGA PCB, тест ICT PCBA, тест PCBA FCT
Конформное покрытие Покрытие Conforal через coatingmachine, и УЛЬТРАФИОЛЕТОВАЯ печь
Строение коробки ПОЛОЖИТЕ строение в коробку, собрание коробки
Полностью готовое обслуживание проводка провода, металлический лист, пластиковый


время 4.Lead



Категория Самое быстрое время выполнения Нормальное время выполнения Массовое производство
2 слоя 24 часа 3-4 рабочих дней 8-15 рабочих дней
4 слоя 48hours 3-5 рабочих дней 10-15 рабочих дней
6 слоев 72hours 3-6 рабочих дней 10-15 рабочих дней
8 слоев 96hours 3-7 рабочих дней 14-18 рабочих дней
10 слоев 120hours 3-8 рабочих дней 14-18 рабочих дней
12 слоя 120hours 3-9 рабочих дней 20-26 рабочих дней
14 слоя 144hours 3-10 рабочих дней 20-26 рабочих дней
16-20 слои Зависит от специфических требований
Над 20 слоями Зависит от специфических требований

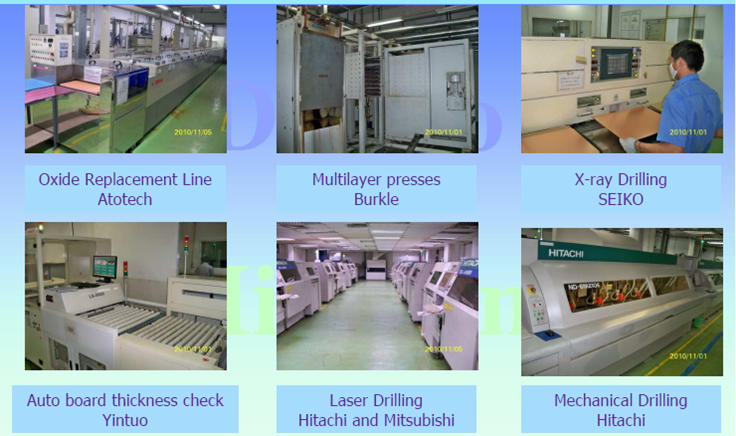

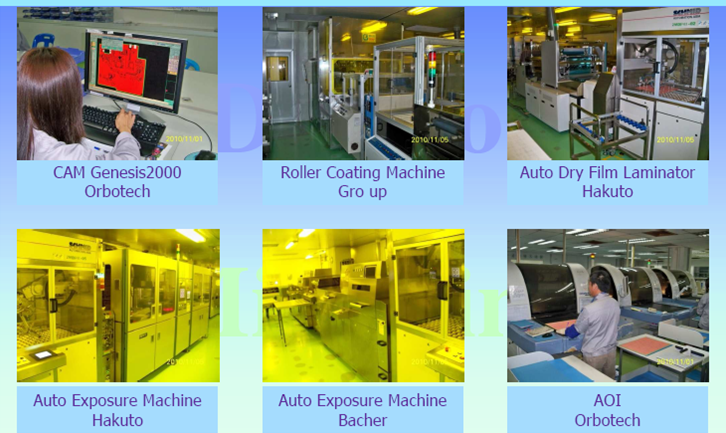

оборудование 5.Manufacturing



Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа



6.Certificate



Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа



7.Workshop



Разнослоистое собрание ПКБ прототипа

Разнослоистое собрание ПКБ прототипа



8.FAQ



Q1: Какие файлы вы используете в изготовлении PCB?
A1: Gerber, PCB. Автоматический CAD

Q2: Как вы убеждаетесь качество?
A2: Наш продукт совсем 100% испытанное включая тест летая зонда (для образца), E-тест (массовый) или AOI.

Q3: Можем мы навестить ваша компания?
A3: Конечно! Добро пожаловать для посещения нашей компании, Abis размещало в Шэньчжэне, провинция Гуандун, Китае.

Q4: Что ваше количество минимального заказа (MOQ)?

A4: Наше MOQ 1 PCS, образец и массовое производство все может поддержать.



Q5: Вы будете держать наши информацию и секрет файлов?
A5: Конечно! Наш основной принцип для того чтобы держать секреты дела для защиты прав и в интересах наших клиентов.

Q6. Как работать с вами?
A6: - Отправьте по электронной почте и отправьте нами файл плана PCB, список BOM
      - Мы обеспечим подтверждение ответа в течение 12 часов и ответ к предложению в течение 3-5 дней.
      - Ожидание вашей компании для того чтобы подтвердить метод цены, заказа и оплаты.
      - Мы начнем продукцию.



Q7: Что делает Abis для подгонянного заказа PCBA?

A7: Когда вы делаете заказ заказ PCBA, вам нужно снабдить файл Gerber или pcb и список BOM мы.
