Высокий изготовитель Китая монтажной платы толщины платы с печатным монтажом Fr4 1.6mm PCB Tg неэтилированный HASL
1.6mm двухслойная монтажная плата PCB 2 слоя, и она была сделана с FR - материалом 4 доск, с толщиной меди 1 Oz/35 µm.
Также, размер доски этой монтажной платы PCB подгонян, с зелеными маской припоя и поверхностным покрытием золота погружения.
Применение продукта PCB:
1, бытовая электроника: ТВ, DVD, цифров Caramer, conditoner воздуха, холодильник, телевизионная приставка etc;
2, монитор безопасностью: Телефон Moible, PDA, GPS, монитор etc caramer;
3, связь телекоммуникаций: беспроводная карта LAN, маршрутизатор XDSL, серверы, оптический прибор, жесткий диск etc;
4, промышленные контроли: Медицинская служба, оборудование UPS, механизм управления etc;
5, корабль Electronices: Автомобиль etc;
6, военное & оборона: Военные оружия etc;
Детальные спецификации платы с печатным монтажом
| Слои | 2 |
| Материал | FR-4 |
| Толщина доски | 1.6mm |
| Медная толщина | 1oz/35um |
| Поверхностное покрытие | HASL ЕСЛИ золото погружения |
| Soldmask & Silkscreen | Green&White |
| Стандарт качества | Класс 2 IPC, 100% E-испытаний |
| Сертификаты | ISO14001, ISO9001, UL, cUL, TS16949 |
Наша емкость PCB
| Слои | 1~20 |
| Толщина доски | 0.1mm-8.0mm |
| Материал | FR4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, основание Alu/Cu, etc |
| Максимальный размер панели | 600mm×1200mm |
| Минимальный размер отверстия | 0.1mm |
| Минимальная линия ширина/космос | 3mil (0.075mm) |
| Допуск плана доски | 0.10mm |
| Толщина слоя изоляции | 0.075mm--5.00mm |
| Вне наслоите медную толщину | 18um--350um |
| Сверля отверстие (механическое) | 17um--175um |
| Отверстие финиша (механическое) | 0.10mm--6.30mm |
| Допуск диаметра (механический) | 0.05mm |
| Регистрация (механическая) | 0.075mm |
| Коэффициент сжатия | 16:01 |
| Тип маски припоя | LPI |
| SMT мини. Ширина маски припоя | 0.075mm |
| Мини. Зазор маски припоя | 0.05mm |
| Диаметр отверстия штепсельной вилки | 0.25mm--0.60mm |
| Допуск управлением импеданса | 10% |
| Поверхностный финиш | ENIG, OSP, HASL, Chem. Tin/Sn, внезапное золото |
| Soldermask | Зеленый/желтый/черный/белый/красный/синь |
| Silkscreen | Красный/желтый/черный/белый |
| Сертификат | UL, ISO 9001, ISO14001, IATF16949 |
| Особенный запрос | Глухое отверстие, палец золота, BGA, чернила углерода, peelable маска, процесс VIP, плакировка края, половинные отверстия |
| Материальные поставщики | Shengyi, ITEQ, Taiyo, etc. |
| Общий пакет | Vacuum+Carton |
Наша емкость PCBA
| Емкость | |
| Одиночное и двухстороннее SMT/PTH | Да |
| Большие части на обеих сторонах, BGA на обеих сторонах | Да |
| Самый небольшой размер обломоков | 0201 |
| Минута BGA и микро- отсчеты тангажа и шарика BGA | 0,008 внутри. тангаж (0.2mm), отсчет шарика более большой чем 1000 |
| Минимальные освинцованные части сооружают | 0,008 внутри. (0,2 mm) |
| Собрание размера частей Макс машиной | 2,2 внутри. x 2,2 внутри. x 0,6 внутри. |
| Соединители держателя поверхности собрания | Да |
| Нечетные части формы: | Да, собрание руками |
| СИД | |
| Сети резистора и конденсатора | |
| Электролитические конденсаторы | |
| Реостаты и конденсаторы (баки) | |
| Гнезда | |
| Паять Reflow | Да |
| Максимальный размер PCB | 14,5 внутри. x 19,5 внутри. |
| Минимальная толщина PCB | 0,2 |
| Фидуциальные метки | Предпочтенный но не требовать |
| Финиш PCB: | 1. SMOBC/HASL |
| 2. электролитическое золото | |
| 3. Electroless золото | |
| 4. Electroless серебр | |
| 5. золото погружения | |
| 6. олово погружения | |
| 7. OSP | |
| Форма PCB | Любые |
| PCB Panelized | 1. направленная плата |
| 2. отделившиеся платы | |
| 3. V-вести счет | |
| 4. Routed+ v вело счет | |
| Осмотр | 1. анализ рентгеновского снимка |
| 2. микроскоп к 20X | |
| Переработайте | 1. удаление BGA и станция замены |
| 2. инфракрасн SMT перерабатывает станцию | |
| 3. Через-отверстие перерабатывает станцию | |
| Микропрограммные обеспечения | Файлы микропрограммных обеспечений Provide программируя, инструкции микропрограммных обеспечений + программной инсталляции |
| Функциональный тест | Уровень испытывать требуемый вместе с инструкциями теста |
| Файл PCB: | Файлы PCB Altium/Gerber/Eagle (включая спецификации как толщина, медная толщина, паяют цвет маски, финиш, etc) |
Время выполнения (время пика производства могло deffer, пожалуйста RFQ)
| Категория | Время выполнения Q/T | Стандартное время выполнения | Массовое производство | |||
| 2 слоя | 24 часа | 3-4 рабочих дней | 8-15 рабочих дней | |||
| 4 слоя | 48hours | 3-5 рабочих дней | 10-15 рабочих дней | |||
| 6 слоев | 72hours | 3-6 рабочих дней | 10-15 рабочих дней | |||
| 8 слоев | 96hours | 3-7 рабочих дней | 14-18 рабочих дней | |||
| 10 слоев | 120hours | 3-8 рабочих дней | 14-18 рабочих дней | |||
| 12 слоя | 120hours | 3-9 рабочих дней | 20-26 рабочих дней | |||
| 14 слоя | 144hours | 3-10 рабочих дней | 20-26 рабочих дней | |||
| 16-20 слои | Зависит от специфических требований | |||||
| Слои 20+ | Зависит от специфических требований |
|||||
| Категория | Время выполнения Q/T | Стандартное время выполнения | Массовое производство | |||
| 2 слоя | 24 часа | 3-4 рабочих дней | 8-15 рабочих дней | |||
| 4 слоя | 48hours | 3-5 рабочих дней | 10-15 рабочих дней | |||
| 6 слоев | 72hours | 3-6 рабочих дней | 10-15 рабочих дней | |||
| 8 слоев | 96hours | 3-7 рабочих дней | 14-18 рабочих дней | |||
| 10 слоев | 120hours | 3-8 рабочих дней | 14-18 рабочих дней | |||
| 12 слоя | 120hours | 3-9 рабочих дней | 20-26 рабочих дней | |||
| 14 слоя | 144hours | 3-10 рабочих дней | 20-26 рабочих дней | |||
| 16-20 слои | Зависит от специфических требований | |||||
| Слои 20+ | Зависит от специфических требований | |||||
О нас
CO. цепей ABIS, Ltd профессиональное производство PCB которое фокус на двойной стороне, массовом производстве разнослоистых и HDI pcb. Компания было установленным в октябре 2006 .we имеет 2 фабрики совместно, фабрика в Шэньчжэне специализирована в небольшом к средним заказам тома и фабрика в shaoguan, провинция Гуандун для большого volumn и HDI.
Цитата PCB/PCBA ABIS
Для обеспечения точной цитаты, уверенный включить следующую информацию для вашего проекта:
Ваша изготовленная на заказ цитата будет поставлена в как раз 2-24 часах, в зависимости от сложности дизайна.

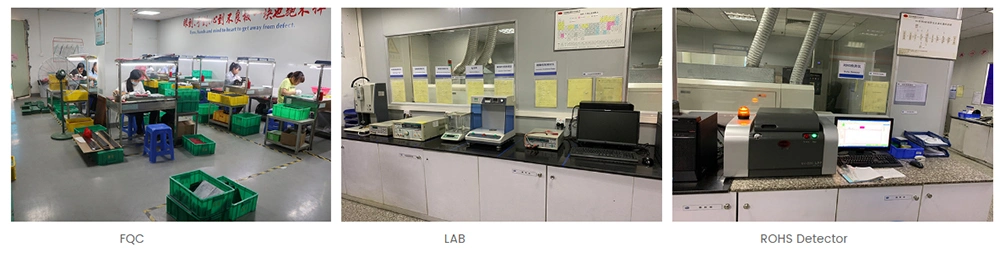

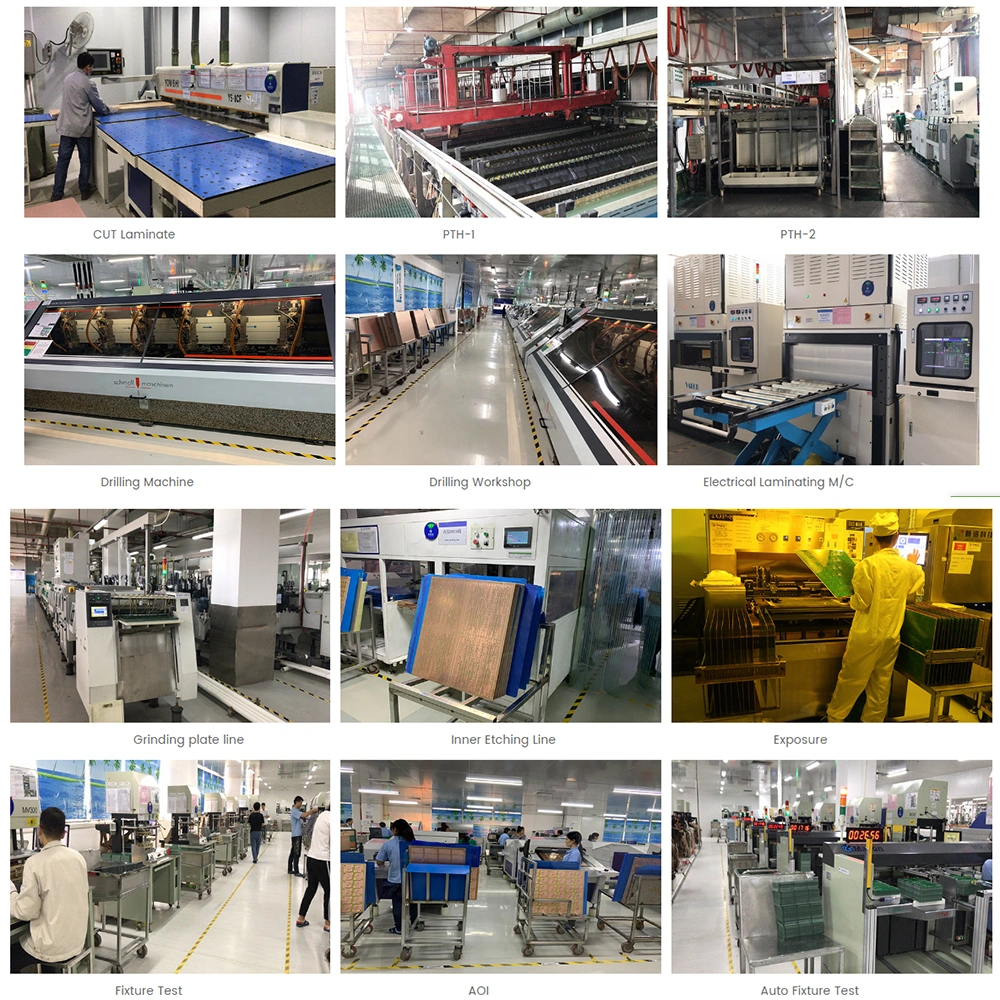

Обзор фабрики


вопросы и ответы
Q1: Вы фабрика?
: ABIS изготовитель/фабрика PCB/FPC/PCBA. Мы включили в доску PCB (a) больше чем 10 лет.
Q2: Мой файл PCB безопасен если я отправляю его в вас для изготовлять?
: Мы никогда не будем изготовлять PCB для кто-то еще без вашего разрешения. NDA доступно.
Q3: Что ваша испытывая политика и как вы контролируют качество?
: Для образца, обычно испытанный зондом летания; для тома PCB, обычно испытанный приспособлением, это будет более быстро. Должный к много шагов к продукции PCB, мы обычно делают осмотр после каждого шага.
Q4: Что ваш грузя путь?
: 1. Мы имеем наш собственный счет DHL, UPS, FEDERAL EXPRESS, TNT.
Q5: Что ваш сертификат?
: ISO9001, ISO14001, UL, SGS, RoHS, TS16949.
Q6: Какие файлы должны мы предложить?
: Если единственный PCB потребности, пожалуйста обеспечивает файл Gerber (DXF, RS274-X, ODB++) и изготовляя спецификации; Если потребность PCBA, пожалуйста обеспечивает файл Gerber, спецификацию производства, список BOM.
Q7: Какую оплату вы признаваете?
: - Передача провода (T/T)
- Западное соединение
- Кредитное письмо (L/C)
- PayPal
- Оплата Али
- Кредитная карточка
ABIS заботит каждый ваш заказ даже 1 часть
