Спецификация

1. Имя машины: Машина YSVC-1200 CNC V-CUT.

2, сила: ± 5V AC220V, 1 ¢ 50HZ 5KVA (требования необходимо оборудовать с регулятором силы)

3, источник газа: 0.5Mpa 50NL/минута

4, вакуум: Минимальная сумма ветра 15m3/минуты; минимальное статическое давление 50mm/Aq

5, подвергая механической обработке максимальный размер: 1250mm * 650mm

6, обрабатывающ минимальный размер: 105mm * 105mm

7. Толщина доски: 0.4mm | 3.2mm

8, точность: Параллельное ± 0.05mm точности, остаточная точность толщины: ± 0.05mm, тангаж: выравнивание ± 0.05mm верхнего и более низкого ± 0.05mm лезвия

9, обрабатывая положение: расстояние от первого резца к минимуму 8mm края, одиночная сторона линии вырезывания обрабатывая неограниченный номер, может быть установленным произвольно.

10. Отсчет кинжала машины: номер машины обрабатывая положение ножевого клина и ножа скачки может быть произвольно установил номер.

11. Остаточная установка толщины: машина имеет 3 типа остаточной толщины может быть установленной до 3 различных тени одиночной поверхностной остаточной толщины.

12. Структура машины: машина принимает подход к дизайна основания отливной машины интегрированный, для обеспечения стабильности представления машины.

13. Размер машины: L2400mm * W1900mm * H1600mm

14. Вес машины: 3800KG

Во-вторых, операционная система

1. Машина использует систему Microsoft Windows XP, полностью английский интерфейс деятельности, легкий для того чтобы понять, доступный, процедуру по установки параметра проста. Во-первых, установите число размеров плиты, следовать путем устанавливать положение режа линии данных, againSet для выполнения обработки остаточной толщины.

2. Машина показывает иллюстрации, отслеживая отростчатый значок в реальном времени показывает положение настоящей обработки, позволяющ оператору в реальное временя понять весь процесс.

3. Машина имеет функцию критерия, для избежания неправильных технических спецификаций установки утиля в полном наборе данных после первой доски используя тесты испытать резать короткое расстояние для проверки положения вырезывания и действительное место последовательно, как не смогите соответствовать обработке коррекции параметра.

4. Функция предохранения от механического инструмента установленная для избежания остаточной толщины и поврежден набор инструмента для того чтобы установить наружный диаметр неправильного инструмент.

В-третьих, аппаратная конфигурация машины

1. Оси машины были выполнены используя импортированную систему servocontrol для обеспечения стабильности и представления точности машины, нажимая ось плиты, вал ножа и на сервоприводе нож-оси и моторах сервопривода, сервоприводе колеса сервопривода и моторах сервопривода.

основное управляющее воздействие 2.The контрольной картой контроля за движением 6-оси Соединенных Штатов.

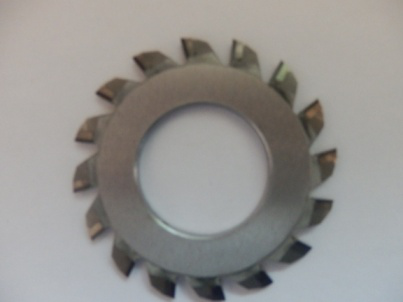

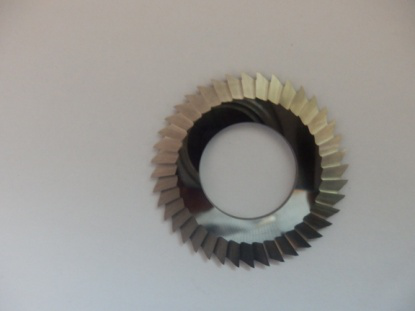

Лезвия:
