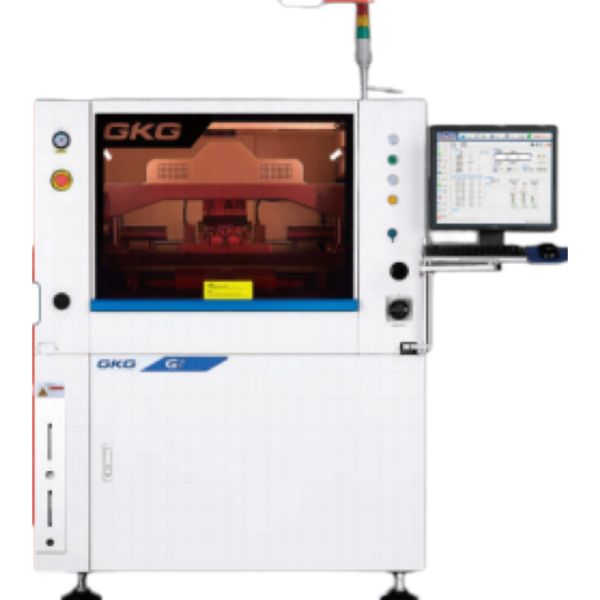

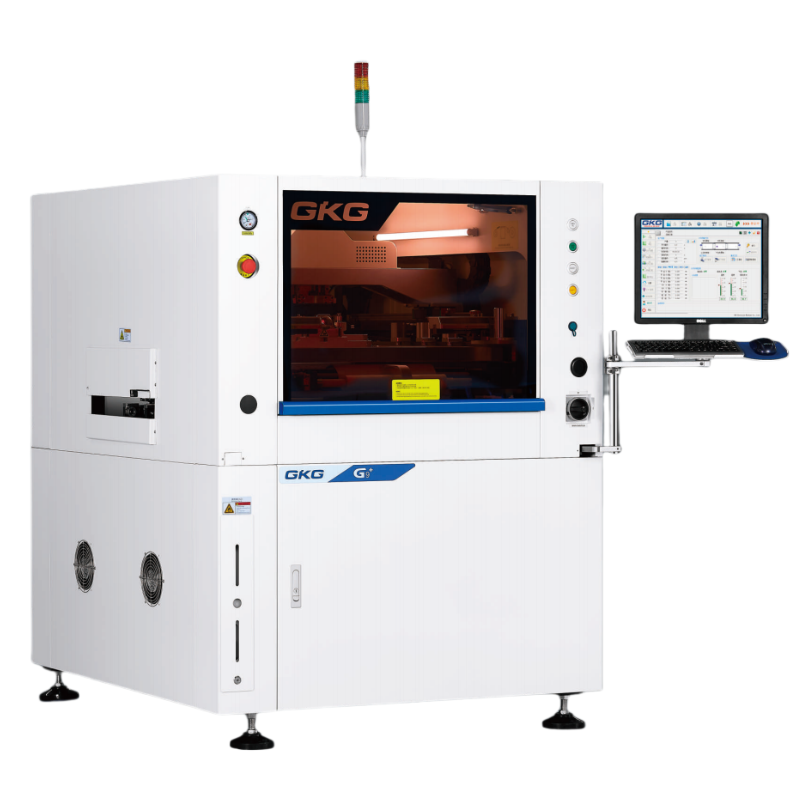

Полноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMT
Полноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMT
Полноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMT
Полноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMT
Спецификации
Номер модели :
G9+
Место происхождения :
Цзянсу
Минимальное количество заказов :
1 комплект
Условия оплаты :
L/C, D/P, T/T, Western Union, Paypal
Способность к поставкам :
100SET
Время доставки :
3-5 дней
Подробная информация об упаковке :
WoodenCase
Описание

Описание продукта:

Автоматический печатный станок G9+ - это высококлассная модель для высококлассного применения SMT, которая может удовлетворять требованиям процесса печати 03015, 0,25 продольного расстояния, высокой точности и высокой скорости.

Особенности:

Совершенно новая система оптических путей, однородное круговое освещение и высокая яркость коаксиального источника света.позволяет легко распознать различные точки отметки (включая неравномерные точки отметки), такие как оловянное покрытие, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные типы различных PCB-коллоров

Очень надежная конструкция с стабильным движением XY. Ручная регулировка делает его легким для размещения различной толщины PCB.

Новый образец запатентованной проводящей рельсы может съемный,программируемый гибкий боковой зажим, специфический для FPC,PCB Warpage, выполнять уникальное амортизации
С помощью программного программирования может автоматически растягивать и оттягивать нетронутую толщину ПКБ.

Принять всеобъемлющую систему скрейгея, которая повышает стабильность и срок годности.

Спецификации



Обработка субстрата G9+
Максимальный размер доски 450*340 мм
Минимальный размер доски 50*50 мм
Толщина доски 0.4~6 мм
Максимальная масса доски 3 кг
Прозрачность кромки доски 2.5 мм
Высота доски 15 мм
Высота транспортировки 900±40 мм
Скорость перевозки 1500 мм/с (макс.)
Контроль программы
Направление перевозки Один этап
Сцепление доски Патент на верхнюю застежку
Боковая застежка
Функция адсорбции
Спортивная система Магнитный шпиль
Поддерживающий блок
Ручной стол вверх-вниз

Параметры принтера

Параметры печати G9+
Отрыв 0-20 мм
Режим печати Один раз/два раза
Квиги Тип Резиновое/сталевое лезвие для скважины ((угол 45/55/60)
Скорость печати 10 ~ 200 мм/сек
Давление печати 0.5 ~ 20 кг
Размер рамки шаблона 470*370мм~737*737мм
Система очистки Система очистки от капель дождя
Усиленное поглощение вакуума
Сухой, влажный вакуум три режима
Чистка туда и обратно
Производительность машин G9+
Точность повторения позиции ±10um@6σ,CPK≥2.0
Точность печати ±18um@6σ,CPK≥2.0
Время цикла <7 секунд
На основе системы испытаний третьей стороны (CTQ) Проверьте фактическую печать пасты с паянием



Видение G9+
CCD FOV 10*8 мм
Виды доверительных знаков Виды доверительных знаков
Дверь
Подставка
Система камеры Посмотрите вверх/вниз структура оптики
Цифровая камера CCD
Совпадение геометрического рисунка


Полноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMTПолноавтоматический высокоточный высокоскоростной сварный печатный принтер для SMT
