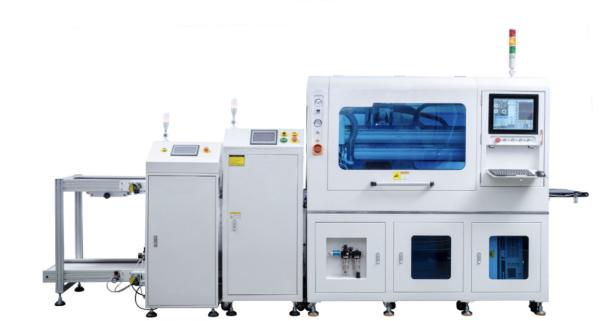

Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски
Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски
Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски
Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски
Спецификации
Номер модели :
SMTID2
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, L/C, западное соединение
способность поставки :
100 наборов/месяц
Срок поставки :
5-10 дней
Упаковывая детали :
Случай переклейки
Работая путь :
Изделие для изготовления пластмасс или пластмасс
Рабочая станция :
2
Подача печатной платы :
Авторельсы
точность резки :
± 0,05 мм
Коллекция печатных плат :
Настраиваемый
Разгружать PCB :
Конвейер плоской ленты или палетизатор
Свинцовый :
2
Соединение PCB :
Мостовой фрезер или V-вырезанный
Рабочая зона :
customizeable
Имя :
Маршрутизатор PCB Depaneling
Описание

Точность 0,05 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски





Печатная пластина для очистки маршрутизатора

ПКБ-диапазонный маршрутизатор в основном используется для разделения платок PCBA, собранных с PCBA.

Этот маршрутизатор имеет два рабочего шпинделя, один с резкой лезвием пилы, V-резкой доски, другой с резкой фрезерной резкой, резкой доски.

И она имеет скорость резки 300 мм / с для удовлетворения высокой объемной производственной мощности.

Самое главное, что этот депанилизатор имеет наименьшее напряжение резания для защиты компонентов, установленных на досках.

Машина поставляется с автоматическим конвейером питания и ESD выходной конвейером / настраиваемой установкой разгрузки.

Это экономит 5-6 рабочих для производителя.

Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

Два шпиндаля как для V-CUT, так и для TAB



Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

ДВЕ СПИНДЛИ для ТАБ-БОРДОВ



Устройство для очистки панелей ПКБ:

1Оси оборудования XYZ и оси питания используют высокоточные пылезащитные модули с точностью ± 0,01 и хорошим эффектом пылезащиты
2Структура питания использует магнитное всасывание, которое легко менять продукты и обладает сильной универсальностью.
3. Оборудовано обнаружением точки MARK и функцией автоматической коррекции
4. Быстрое и простое программирование для переключения продукта
5Способен программировать матрицу и программировать короткие пути.
6. Функции быстрого редактирования для копирования, модификации и общего замещения полных программ
7. Поддержка различных программ для 2 рабочих столов
8. Испытания по управлению сроками службы инструмента
9. Функция оптимизации общего пути
10Резервный порт MES и порт робота
11Самодиагностика.
12. обнаружение разрыва резака
13. Сканирование штрих-кодов и функция интерфейса MES


Преимущества ПКБ-машины для очистки панелей маршрутизаторов

1Низкое напряжение резания как для V-резания, так и для разборки PCBA.

2ПК и система визуализации CCD для точной программирования и работы.

3- Система сбора пыли для безпыльной мастерской.

4. полный автоматический режим работы для продуктов большого объема.

5Регулируемый конвейер питания и ESD плоский конвейер для раздельного сбора ПКБ.

6Программное обеспечение дружелюбное.



Спецификация машины для очистки панелей ПКБ-маршрутизаторов:

Номер модели SMTID2
Размер машины 1800 ((L) x 1500 ((W) x 2200 ((H) мм
Напряжение 220В/50Гц
Максимальный размер ПКБ 300x300 мм (настраивается)
Толщина ПКБ 0.4-6 мм
Режим питания Автоматический
Позиционирование ПКБ Настраиваемый светильник
Программирование Визуальное обучение, онлайн-программирование
Отрезающий шпиндель 20,000-100,000 оборотов/мин
Тип охлаждения Самоохлаждение
Режим сбора пыли Лучшая коллекция
Скорость резки 1-300 мм/с
Точность резки ±0,02 мм
Нож 0.8-3.0 маршрутные биты, правое вращение и лезвие пилы
Точность повторения ±0,02 мм
Система управления Промышленный ПК
Свинцовый Необязательно
Машинная мощность Всего 5 КВт, включая пылесос 3 КВт
Состояние машины 100% новый
Гарантия 1 год
Послепродажное обслуживание 24 часа онлайн-поддержка, зарубежная установка и обучение
Программирование Онлайн, визуальное
Функция автоматической калибровки Автоматическая калибровка точки отметки
Функция редактирования Прямая линия, точка, дуга, круг
Точность положения оси 00,01 мм
Точность резки ± 0,05 мм
Сканирование штрих-кода Необязательно
Функция подсчета Да, да.





Приборы для устройств для очистки панелей ПКБ-маршрутизаторов

Положение Описание Бренд Количество Примечание
1 Промышленный ПК Китай 1
2 Спиндель и драйвер Китай 1
3 Камера Китай 1
4 Свинцовый прут, проводник ТБИ, HIWIN, SHAC 1
5 Карта ходатайства Китай 1 6 оси
6 Система Победа 10 1
7 Сервомотор Panasonic 1
8 Датчик ОМРОН 9
9 Пневматические компоненты AirTAC 3
10 пылесос 3 HP Китай 1
11 Модуль Китай 6 Класс С5



Устройство для очистки панелей ПКБ:

Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

Двойные столы, стеллажи работают постоянно для высокой производительности.



Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

Автоматическое регулирование ширины пищевой рельсы PCB.



Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

Функция автоматической смены инструментов, 5 бит хранилища.



Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

Шпиндель SycoTec 4033 используется для табличных досок, максимум 100 000 оборотов в минуту.



Точность 0,02 мм ПХБ Депанелирование маршрутизатора Машины резки Таб и V-вырезание доски

ESD плоский ленточный конвейер для автоматической разгрузки ПКБ.



Машины для очистки от панелей ПКБ для маршрутизаторов Приложения:

Машины для маршрутизаторов ПКБ имеют важное значение в производстве электроники в различных отраслях, включая потребительскую электронику, автомобильную, медицинскую, аэрокосмическую и промышленную автоматику.эффективный, и низконапряженный ПКБ-дефанинг, обеспечивающий высокое качество продукции для современных электронных приложений.



Причины выбора:

1. Ранние: у нас 20-летняя история в области автоматизации, с зрелыми случаями сотен клиентов.

2. Стабильно: основные компоненты оборудования импортируются. вес оборудования более 700 кг. Владеть самой зрелой технологией производства в индустрии автоматизации.

3Профессионал: у нас запатентованные технологии, становящиеся эталоном в индустрии автоматизации.

4Быстрый: 1 час ответа на запросы клиентов.

2 часа - дайте решение.

3 часа - прибытие на место для оказания помощи клиентам ((< 100 км) в решении проблемы в течение 3 часов.
