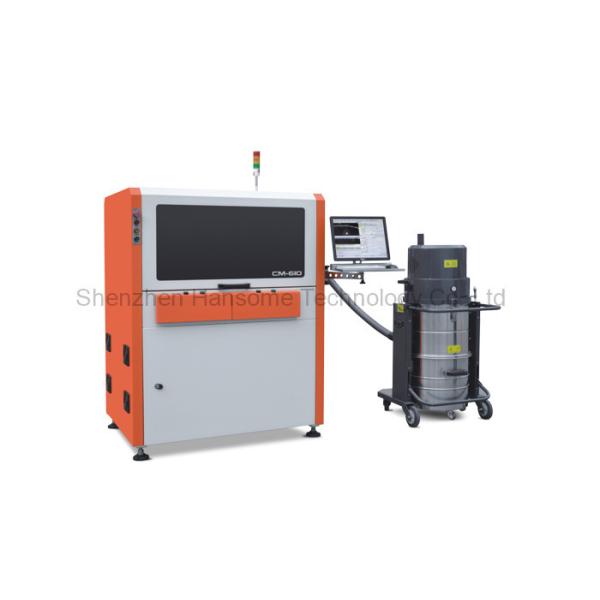

PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG
PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG
PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG
PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG
Спецификации
Номер модели :
ARM-710
Место происхождения :
Китай
Минимальное количество заказа :
1 комплект
Условия оплаты :
T/T, Western Union, MoneyGram, D/P
Способность к поставкам :
50 комплектов в месяц
Время доставки :
20~30 рабочих дней
Подробная информация об упаковке :
Деревянный корпус, защита от пены
Наименование продукта :
Встроенная машина маршрутизатора PCBA
Материал :
Matel листа
Размер ПКБ :
50х50~350х350 мм
Толщина ПКБ :
0.4-6mm
Высота передачи :
900±50 мм
Силовое питание :
AC380V, 50/60HZ
Скорость разделения :
1-100мм/с
Коммуникация :
SMEMA
Описание

PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG



Особенности



1, Используйте Германию Sycotec Spinde, Max 1000000 RPM и автоматическую функцию переключения инструмента.
2"ЭСД кисть внизу PCBA, имеет идеальный пылепоглощающий эффект.



Спецификация



Модель ARM-710 ARM-711
Максимальный размер ПКБ 350х350 мм
Минимальный размер ПКБ 50х50 мм
Толщина ПКБ 0.4-6 мм
Высота трансмиссии 900±50 мм
Направление перевозки Слева направо
Скорость транспортировки 1500 мм/с (максимум) Регулируемый
Режим загрузки Рельсы-проводники для перевозки по секции
Регулирование ширины рельса Автоматический
Интерфейс связи SMEMA
Позиционирование ПКБ Застегивание верхней и нижней рулевой рельсы
Система отбора 360° система вращающегося зажима, 2 группы вакуумных всасывающих сосудов; 4 группы ESD ремневых транспортных/панельных передатчиков
Отрезающий шпиндель/скорость 100,000 оборотов/мин, марка Германии 60,000 оборотов/мин, марка Германии
Автоматическая смена инструмента Да, да. Нет, нет.
Проверка ножа Да, да. Да, да.
Скорость разделения 1-100 мм/с
Точность резки ± 0,05 мм
Набор фрезеровки φ0,8~φ3,0 правостороннее положение, ствол из вольфрамовой стали
Точность повторного позиционирования ±0,02 мм
Координационная скорость движения 1000 мм/с
Тип наружной таблички Транспортные ремни ESD / блок перегрузки групповой панели
Сбор отходов Выпуск через рельсы
Программирование процедуры ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему
Доставка воздуха 5-8 кг/см3
Электрическое питание AC380V, 50/60Hz, 3КВт
Размер машины 1000x1300x1600 мм
Вес
Приблизительно 1000 кг



Размер машины



PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG



Подробная информация



1Автоматическая смена режущего инструмента 2, обнаружение сломанного ножа 3, автоматический режим производства

4Функция статистики SPC и система ERP соответствия

5, опционально для взрывостойкого вакуумного пылесоса и монитора объема воздуха



PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG



Идеальная система маршрутизации PCBA без Jig для фиксации доски, поддержка 20x20 ~ 350x350 мм размера ПКБ, и устройство может реализовать

Быстро снимать и устанавливать, высокая надежность и низкая стоимость.



PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG


Загрузка ремня ESD в линию



Разгрузочный раствор 1: после отделения PCBA помещают на ремень ESD, затем вводят в испытательную/сборочную линию.



Раствор разгрузки 2: при установке блока разгрузки партии ARM710-1 зажим устанавливается на лоток ARM710.



PCB Router Machine CCD System Inline PCB Depaneling Router без использования JIG

Shenzhen Hansome Technology Co.,Ltd ((HSTECH) является профессиональным профессиональным производителем оборудования для обработки SMT-пакетов ((грузчик, разгрузчик, буфер, конвейер и т.д.).Мы высокотехнологичное предприятие с независимыми правами интеллектуальной собственностиКомпания в основном занимается исследованиями и разработками, производством и продажей оборудования для обработки досок на производственных линиях SMT/THT.



У нас есть профессиональные технические специалисты и специалисты по продажам, мы полагаемся на высокие технологии и делаем все возможное, чтобы предоставить нашим клиентам высокоэффективную и надежную обработку досок.В то же время наша опытная инженерная команда всегда понимает направление развития умной фабрикиМы постоянно обновляем продукцию и технику в соответствии с спросом на рынке, стремимся сделать ее более автоматизированной и экономически эффективной.
