Точность цифровой фотокамеры ККД тангажа печатной машины 0,3 восковки затира припоя СМТ высокая
Точность цифровой фотокамеры ККД тангажа печатной машины 0,3 восковки затира припоя СМТ высокая
Спецификации
Номер модели :
ГЛЭ
Место происхождения :
Китай
Количество минимального заказа :
1 комплект
Термины компенсации :
T / T, Western Union, MoneyGram
Способность поставкы :
100 комплектов в месяц
Срок поставки :
7-15days
Упаковывая детали :
деревянные пакет
Название продукта :
Автоматический принтер затира припоя
Другое имя :
автоматическая печатная машина экрана
Размер PCB :
50x50~510x510mm
Высота перехода :
900±40mm
Воздушное давление :
4-6 кг/см3
Интерфейс ввода/вывода :
SMEMA
Описание

Точность 01005 0,3 пич CCD цифровая камера SMT сварка паста штанцевая принтер

Введение

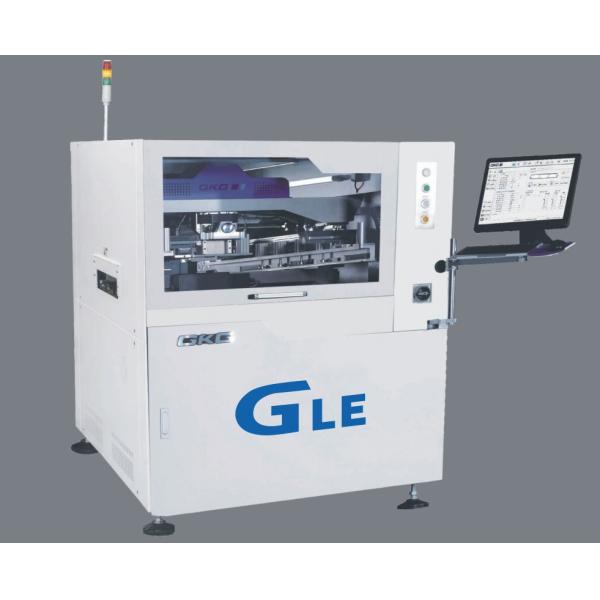

GLE Автоматическая печатная машина для сварки пасты - это высококлассная машина для крупномасштабных приложений SMT. Ширина Gt-S составляет всего 2830 мм. Она может идеально удовлетворить требованиям процесса печати 01005,0.3 и другие тонкие расстояния, это высокая точность и высокая скорость.

Спецификация

Модель GLE
Максимальный размер ПКБ 510х510 мм
Минимальный размер ПКБ 50х50 мм
Толщина ПКБ 0.4-6 мм
Максимальная масса доски 5 кг
Высота транспортировки 900±40 мм
Разрыв на краю доски 2.5 мм
Высота доски 23 мм
Направление перевозки Л-Р, Р-Л
Скорость перевозки Максимальная скорость 1500 мм/с, программа управления
Способ перевозки Один этап
Устройство ширины автоматический
Интерфейс ввода/вывода SMEMA
Позиционирование ПКБ (метод поддержки) Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ
Патент на верхнюю застежку
Боковая застежка
Функция адсорбции
Отпечатка
0-20 мм
Режим печати
один раз/два раза
Скорость печати
10-200 мм/сек
Режим печати
Один раз / дважды
Тип скважины
Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Давление печати 0.5-10 кг
Размер рамки шаблона 470*370мм~737*737мм
Система очистки
Система очистки дождя
Усиленное поглощение вакуума
Сухой, влажный вакуум три режима
CCD FOV
10х8 мм
Виды доверительных знаков Стандартная форма доверительного знака
Подставка
Дверь
Система камер Посмотрите вверх/вниз структура оптики
Цифровая камера CCD
Совпадение геометрического рисунка

Производительность машин

Модель GLE
Точность повторения позиции ± 12,5um@6,CPK≥2.0
Точность печати ±20um@6,CPK≥2.0
Время цикла печати < 7,5 сек
На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность

Спецификация всей машины

Электрическое питание
AC:220±10%,50/60HZ, 3,0 КВт
Давление воздуха
4 ~ 6 кг/см2
Потребление воздуха
около 5 л/мин
Рабочая температура
 -20°C~+45°C
Рабочая влажность
30% ~ 60%

Размеры машины(без света башни)
1240 ((L) x 1410 ((W) x 1500 (H) мм
Машины
 Приблизительно: около 1100 кг.

Особенности

1Устойчивая и легко регулируемая, она может быстро регулировать высоту подъема пина ПКБ различной толщины.

2Система очистки: Система очистки GKG оснащена тремя способами очистки: сухой, влажной и вакуумной.
Он также может очищаться вручную, если клиенту не нужно использовать автоматическую очистку, чтобы сократить время очистки и повысить эффективность производства.Новая система стирки обеспечивает полный контакт с шаблоном, увеличение вакуумного всасывания может эффективно устранить оставшуюся пасту
в сетку, которая может достичь эффективной функции автоматической очистки. Часть CCD и система наклона c отделены, когда CCD работает, часть CCD
самостоятельно перемещаться, чтобы уменьшить нагрузку сервомотора и улучшить скорость и точность машины.
3Используя однородное кольцевое освещение и высокояркость коаксиального света, с функцией регулировки яркости обещания,тогда все типы точек маркировки могут быть хорошо распознаны (включая грубые точки маркировки), применяется для оцинковки, медной, золотой оцинковки, оцинкования, FPC и других типов ПКБ с различными цветами.
4, высокая адаптивность стальной сетки рамки зажимания системы. способны печатать все виды размеров экрана рамы, и быстро изменить модульные
производственной линии.
5, Используя интерфейс работы Windows XP/win7, с хорошей функцией диалога между человеком и машиной,и легко для оператора быстро знаком с операцией особенно при выполнении навигации эффект программирования файла. легко переключаться на китайский / английский интерфейс, с журналом операций, записью ошибок / самодиагностикой ошибок / оперативным анализом ошибок / световой сигнализацией и другими функциями.
6, Новый образцов руководство рельса запрет съемный, программируемый гибкий боковой зажим, специальный для FPC, PCB изгиба, выполнять уникальное устройство зажима пластинки.С помощью программного обеспечения программирования может автоматически растянуть и вытянуть назад не затронутых PCB pickness.
