терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого
терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого
Спецификации
Номер модели :
NB901-AC220S-S-C
Место происхождения :
Китай
минимальное количество для заказа :
100 штук
Условия оплаты :
Т/Т, Вестерн Юнион, МонейГрам
Возможность поставки :
500К в месяц
Срок поставки :
5-8ДНЕЙ
Детали упаковки :
стандарт или изготовление на заказ
Форма контакта :
1C
Емкость нагрузки контакта :
40A 240VAC/30VDC 40A 277VAC 1.5HP 1HP 240VAC TV-5 TV-15
Время работы :
≤15ms
Время отпуска :
≤10ms
Описание



Эн-Би-Си

PCB SPDT 220V 40A & 250 быстрое реле AC терминала NB901-AC220S-S-C для фотовольтайческого



Decription:

Серия NB901, тип реле силы это с держателем pcb и терминал QT250 совместно, нагрузка настоящее 40A или 30A, более легкое для потребителя к выбрали согласно их окружающей среде использования.



Особенность:

1. 2.5KV для диэлектрической прочности

2. Доказательство пыли или загерметизированный тип

3. Согласитесь с RoHS-директивным

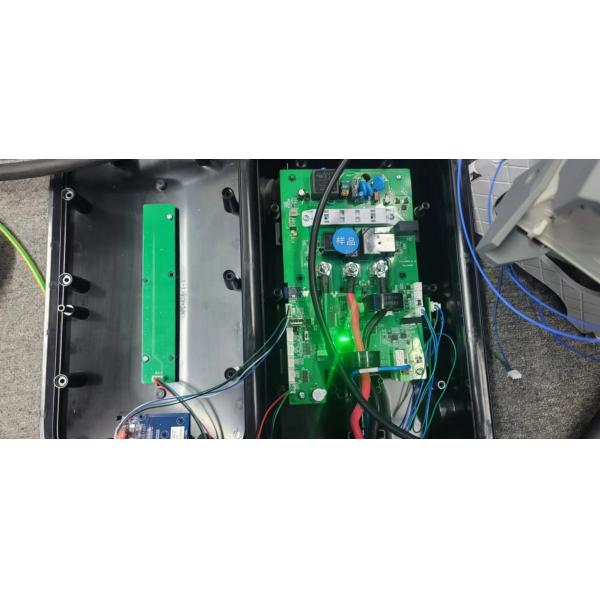

Дисплей продукта:

терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческоготерминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого



Спецификация:



Допустимая мощность на контактах
Форма контакта 1A, 1B, 1C
Материал контакта AgCdO AgSnO2
Емкость нагрузки контакта NB901 NB901E
40A 240VAC/30VDC 40A 277VAC 1.5HP 1HP 240VAC TV-5 TV-15 30A/20A 240VAC/30VDC 30A 277VAC 1HP 1/2HP 240VAC TV-5
Переключая сила максимальная. 1200W 11000VA
Переключая напряжение тока максимальное. 30VDC/277VAC
Переключая течение максимальное. 40A
Контактное сопротивление максимальное. 50mΩ (1A, 24VDC)
Продолжительность жизни Электрический 40A: 2x104 30A: 2x104
Machanical 10 7
Сертификация безопасности
Утверждение CQC UL
Нагрузка 40A 240VAC 30VDC 40A 277VAC 1.5HP 240VAC, TV-5



Оценка катушки
Напряжение тока катушки Сверните спиралью сопротивление Ω±10% Скомплектуйте вверх (VDC) максимальное (75% из напряжения тока Rated) Отпадите (VDC) MIN. (10% из напряжения тока Rated)
Расклассифицированный Максимальный.
24 31,2 120 18 7
110 143 2360 83 33
120 156 3040 90 36
220 286 13490 165 66
240 312 13490 180 72
277 360 15000 208 83
Техническая оценка
Сопротивление изоляции Min.1000MΩ (500VDC) IEC 60255-5
Диэлектрическая прочность Между контактами 1500VAC, 50/60Hz 1min; Макс 4000 ВПТ IEC 60255-5
Между Coil&Contact Минута 2500VAC 50/60Hz; IEC 60255-5
Приведитесь в действие время ≤15ms
Время отпуска ≤10ms
Сопротивление удара Пределы 100G повреждения крайностей 10G деятельности Тест Ea IEC 68-2-27
Сопротивляемость при колебательном движении 10Hz~55Hz удвоенная амплитуда 1.5mm Тест Fc IEC 68-2-6
Температура окружающей среды ﹣ 55℃~85℃; ﹣ 55℃~105℃
Относительная влажность RH 85%, 40℃ Тест Ca IEC 68-2-3
Вес Approx.26.0g
Пакет Загерметизированный; Пылезащитный тип



Размер 3 и electrocircuit реле pcb ac

терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого

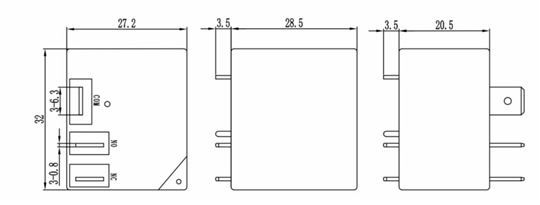

Размеры плана

терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого

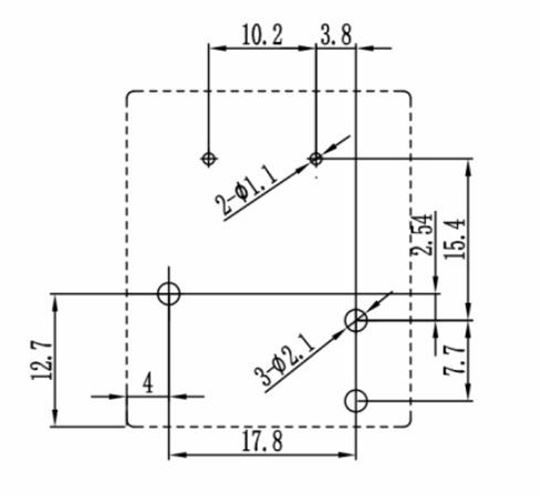

План нижнего взгляда

терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого

Монтажная схема (нижний взгляд)

терминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческоготерминал НБ901-АК220С-С-К держателя КТ250 ПКБ реле силы 220В 40А СПДТ быстрый для фотовольтайческого

Данные по инженерства
