Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии
Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии
Спецификации
Номер модели :
НБ903Э-220С-С-А
Место происхождения :
Китай
минимальное количество для заказа :
100 ШТУК
Условия оплаты :
Т/Т, Вестерн Юнион, МонейГрам
Возможность поставки :
500к в месяц
Срок поставки :
5-8ДНЕЙ
Детали упаковки :
стандарт или изготовление на заказ
Материал контакта :
AgCdO AgSnO2
Течение нагрузки контакта :
30A/20A 240VAC/30VDC 30A 277VAC 1HP 1/2HP 240VAC TV-5
Контактное сопротивление максимальное. :
50mΩ (1A, 24VDC)
Сопротивление изоляции :
Min.1000MΩ (500VDC)
Описание



Эн-Би-Си

SPST 30A 220V очищают плотный загерметизированный тип реле NB903E-220S-S-A AC фланца QT250 для зарядной станции EV



Decription:

Реле силы серии NB903, там много особенностей с ним. Для установки, смогите использовать фланец или терминал QT250 для того чтобы установить. Диаметр Termianl имеет 3.1mm или 1.6mm к варианту. Форма контакта может быть 1A, 1B, 1C.Construction загерметизирована или тип потока плотный, экологический дружелюбный продукт также, пригонка для новых применений продукта энергии.



Особенность:

1. Контакт материальное AgSnO2

2. Входной сигнал AC или DC доступен

3. 105 или 85 градусов к таможне

4. Высота 20.5mm или 28.5mm к выбрали



Дисплей продукта:

Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии



Спецификация:



Допустимая мощность на контактах
Форма контакта 1A, 1B, 1C
Материал контакта AgCdO AgSnO2
Емкость нагрузки контакта NB903 NB903E
40A 240VAC/30VDC 40A 277VAC 1.5HP 1HP 240VAC TV-5 TV-15 30A/20A 240VAC/30VDC 30A 277VAC 1HP 1/2HP 240VAC TV-5
Переключая сила максимальная. 1200W 11000VA
Переключая напряжение тока максимальное. 30VDC/277VAC
Переключая настоящее максимальное. 40A
Контактное сопротивление максимальное. 50mΩ (1A, 24VDC)
Продолжительность жизни   Электрический 40A: 2x104 30A: 105
  Machanical 10 7



Сертификация безопасности
Утверждение CQC UL
Нагрузка 40A 240VAC 30VDC 40A 277VAC 1.5HP 240VAC, TV-5





Оценка катушки
Напряжение тока катушки Сверните спиралью сопротивление Ω±10% Скомплектуйте вверх (VDC) максимальное (75% из напряжения тока Rated) Отпадите (VDC) MIN. (10% из напряжения тока Rated)
Расклассифицированный Максимальный.
24 31,2 120 18 7
110 143 2360 83 33
120 156 3040 90 36
220 286 13490 165 66
240 312 13490 180 72
277 360 15000 208 83







Техническая оценка
Сопротивление изоляции Min.1000MΩ (500VDC) IEC 60255-5
Диэлектрическая прочность Между контактами 1500VAC, 50/60Hz 1min; Макс 4000 ВПТ IEC 60255-5
Между Coil&Contact Минута 2500VAC 50/60Hz; IEC 60255-5
Приведитесь в действие время ≤15ms
Время отпуска ≤10ms
Сопротивление удара Пределы 100G повреждения крайностей 10G деятельности Тест Ea IEC 68-2-27
Сопротивляемость при колебательном движении 10Hz~55Hz удвоенная амплитуда 1.5mm Тест Fc IEC 68-2-6
Температура окружающей среды ﹣ 55℃~85℃; ﹣ 55℃~105℃
Относительная влажность RH 85%, 40℃ Тест Ca IEC 68-2-3
Вес Approx.34.0g
Пакет Загерметизированный; Пылезащитный тип





3 размер и цепь из реле мощьности импульса 40 амперов



Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии

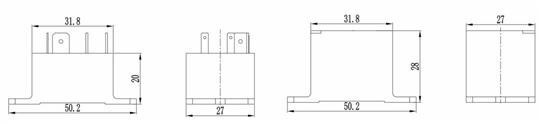

Размеры плана



Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии

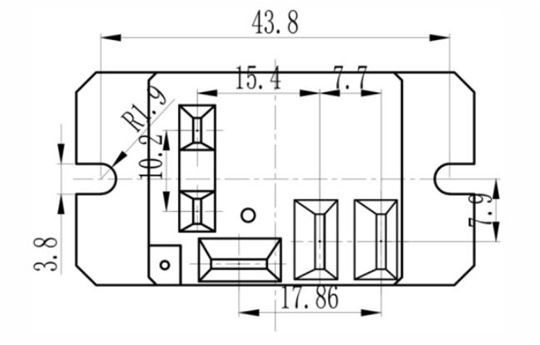

План взгляда сверху



Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии

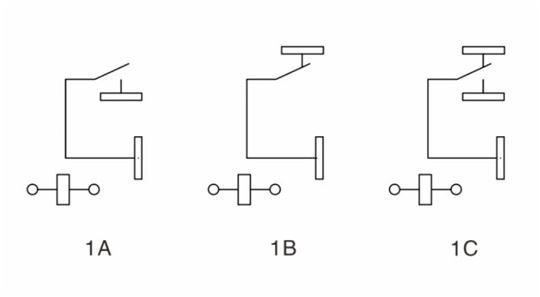

Монтажная схема (нижний взгляд)



Тип фланец КТ250 НБ903Э-220С-С-А потока реле силы СПСТ 30А плотно загерметизированный для хранения энергии

Данные по инженерства



4.Frequently спросило вопрос

Q: Можете вы таможня некоторое особенное требование с ним?

: Да, мы можем



Q: Можем мы навестить ваша компания?

: Вы радушны, и pls сообщают нас ваше отключение как можно раньше.
