Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper
Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper
Спецификации
Номер модели :
ГП-12В постоянного тока-2C54
Место происхождения :
Китай
минимальное количество для заказа :
100 ШТУК
Условия оплаты :
Западное соединение, T/T, L/C
Срок поставки :
5-8days
Детали упаковки :
стандарт или изготовление на заказ
Наименование продукта :
Реле силы держателя PCB
Номер контакта :
2 форма c
Допустимая мощность на контактах :
1A1C: 16A/250VAC, 30VDC 2A2C: 8A/250VAC, 30VDC
Контактное сопротивление :
lOOmQ ≤
Сопротивление удара :
100m/s2
Вес :
13G
Описание



Эн-Би-Си

Реле GP-12VDC-2C54 держателя PCB DPDT DC12V 16A для умного метельщика



Описание:

Реле держателя PCB серии GP, высокая плотность, множественная форма контакта к варианту, 1A, 1C, 2A, 2C, максимальная нагрузка настоящая 16A, может соотвествовать различные потребителей.



Особенность:

1. Напряжение тока катушки может быть 5V/6V/9V/12V/24V/48V

2. 0.54W или 0.72W для мощности катушки



Применение:

1. Приборы

2. Аппаратура





Спецификация:

Форма контакта 1A, 1C, 2A, 2C
Материал контакта AgSnO2 AgCdO
Допустимая мощность на контактах (сопротивляющаяся) 1A1C: 16A/250VAC, 30VDC 2A2C: 8A/250VAC, 30VDC
Переключая сила максимальная. 480W 4000VA
Переключая напряжение тока максимальное. 30VDC 250VAC
Переключая настоящее максимальное. 16A
Контактное сопротивление lOOmQ ≤
Выносливость Электрический 105
Механический 107



Техническая оценка



Сопротивление изоляции 100MQ (500VDC) MIN. Деталь 7 IEC 255-5
Диэлектрическая прочность Между открытыми контактами 1000VAC 50Hz Деталь 5 IEC 255-5
Между контактом и катушкой 2500VAC Деталь 6 IEC 255-5
Сопротивление удара 100m/s2 Тест Ea IEC 68-2-27
Сопротивляемость при колебательном движении 10Hz | 50Hz удвоенная амплитуда 1.5mm
Ведущая-вне терминальная прочность 10N
Температура окружающей среды -40°C | 85°C
Относительная влажность 85% (at40°C)
Вес 13g



Оценка катушки



Напряжение тока катушки (VDC)

Сопротивление катушки

R (1 ± 10%) Q



 PickupMax. (VDC) (75% из номинального напряжения) Отпадите MIN. (VDC) (10% из номинального напряжения)

Мощность катушки

(W) 0.54/0.72

Приведитесь в действие время (госпожа)

15

Время отпуска

(госпожа)

5
Номинальный Максимальный.
5 6,5 47/36 4,0 0,25
6 7,8 68/50 4,8 0,30
9 11,7 155/115 7,2 0,45
12 15,6 270/200 9,6 0,60
24 31,2 1100/820 19,2 1,2
48 62,4 4400/3300 38,4 2,4



3 измерение и цепь из реле 16a 12v





Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper

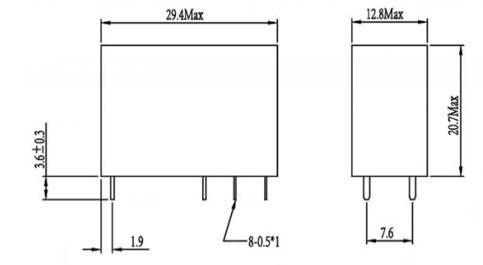

Размеры плана
Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper
План PCB нижнего взгляда
Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper
Монтажная схема (нижний взгляд)
Реле для монтажа на печатной плате DPDT DC12V 16A GP-12VDC-2C54 для Smart Sweeper
Данные по инженерства
