Машина осмотра ПКБ АОИ с визуальной системой идентичности позволяет тангажу 0.3мм
Машина осмотра ПКБ АОИ с визуальной системой идентичности позволяет тангажу 0.3мм
Машина осмотра ПКБ АОИ с визуальной системой идентичности позволяет тангажу 0.3мм
Машина осмотра ПКБ АОИ с визуальной системой идентичности позволяет тангажу 0.3мм
Спецификации
Номер модели :
КВ-27С
Место происхождения :
Китай
Количество минимального заказа :
1 комплект
Упаковывая детали :
ФАНЕРА СЛУЧАЙ
Цвет :
Белый
Вес :
680КГС
Размер PCB :
510*460mm
Имя :
Машина осмотра AOI
Описание

Машина осмотра PCB AOI с визуальной системой идентичности позволяет тангажу 0.3mm



Категория Деталь Спецификация
Визуальная система идентичности Осмотр Множественные алгоритмы синтетически как WIDM, технология контраста изображения цвета, цвет извлекая технологию, 2-значение сходства вручая технологию, OCR/OCV и так далее

Камера



 Дистальная и высокоскоростная цветная камера, разрешение: 15um (20um, 12um, 10um для варианта)
Объектив Промышленный telecentric объектив
Ламп-дом Ламп-дом СИД RGB колец
Скорость обработки изображений   250ms
Детали осмотра   Отсутствующий, уклоненный перенос, надгробная плита, афиша, переворачиванная, обращенная полярность, неправильные части, осмотр PIN ГНЕЗДА C.P.U. (Pin отсутствующий, перенос PIN)
Минимальное расстояние элемента осмотра

тангаж 01005& 0.3mm


Механическая система Транспортер PCB Система ленточного транспортера (цепной транспортер для варианта), вышла для того чтобы выпрямить (опционный справа налево) отладку PCB: вверх ногами, автоматический PCB нагружая и разгружая, регулируемый зазор, соответствуя стандарт SMEMA, высота транспортера регулирует ряд: 900+20mm

Размер PCB



 65*65mm-510*460mm могут сделать другой размер согласно требованиям клиента
Толщина PCB 2 - 8mm
Возраст искривления PCB <2mm (приспособление для коррекции деформации)
Компонентная высота Top<50mm, Bottom<30mm (особенные требования можно подгонять)



X, платформа y

 Водитель AC разъединяет, движения камеры в направлениях X/Y/Z
Располагать точность <10um
Двигая скорость 700mm/s
Ось z Высота регулирует between50-100mm, расстояние безопасности 50mm
Опознаваемая компонентная высота: 1mm-50mm
Отрегулируйте метод: Автоматически
Программная система операционная система Майкрософт, Windows7 X64

Система управления идентификации



 Характеристика Установленный шаблон отображает реальное время, данные по отсчета и значение ворот ошибки автоматически, 3 метки дата CAD входного сигнала коррекция обнаруживает местонахождение шаблоны автоматически, оператор смогите совместить алгоритмы согласовывая требование
Интерфейс деятельности Китаец графического программирования/английское
Оффлайн программирующ Автономное программирование и автономная отладка
Сеть NG способный к адаптации, проверка и правильные дефекты PCBA на станции ремонта
Система управления Компьютер C.P.U.: IntelI7, память: жесткий диск 16G: 1TB
Выход дисплея дисплей LCD 23 дюймов широкоэкранный
Множественное управление машины Оператор может контролировать множественный такие же машины в терминале контроля
Другие Подача воздуха 4 - бар 6
Механический размер 115cm (l) *120cm (w) *159cm (h)
Вес 680Kg
Электропитание AC 220V10%, одиночная фаза 5A 50/60Hz, расход энергии 1200W
Рабочая Среда

Температура 10-40ºC, влажность 30-80%RH




AOI отличает:

  1. высокоскоростная промышленная камера 5Megapixels & telecentric объектив, с высокой консервной банкой разрешения приложенной в высокой точности устанавливая качественный осмотр
  2. Модуль зрения мира первый автоматический поднимаясь, может общаться со сложной смешанной установкой/вставляемой монтажной платой
  3. Камера может автоматически определить код штриховой маркировки на обоих сторона PCB и сделать соответствуя информационную память, легкая для сохранения и для того чтобы следовать информации о продукте
  4. 27X конструируя со своей гибкой структурой, может работать как окончательная станция проверки качества особенно в больших сервере или материнской плате

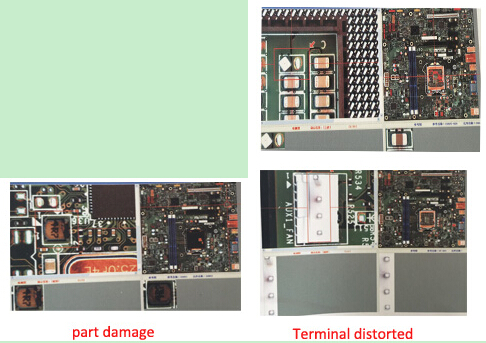

Влияние теста AOI:

Машина осмотра ПКБ АОИ с визуальной системой идентичности позволяет тангажу 0.3мм



Добро пожаловать для отправки нами образцов испытать:



Электронная почта/Skype: s5@smtfly.com

Чернь/Wechat/WhatsApp (зайчик): +86-136-8490-4990
