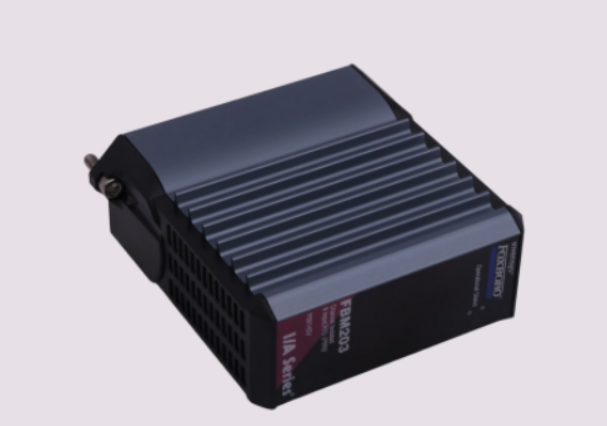

P0914SV Foxboro FBM203 Входной модуль аналоговый изолированный 8-точечный RTD

Входные модули RTD FBM203/b/c/d Platinum/Nickel/Copper RTD Input Modules содержат восемь входных каналов с детектором температуры сопротивления (RTD).

ОБЗОР

Каждый входный канал модулей FBM203/b/c принимает 2- или 3-проводной вход RTD-датчика в диапазоне сопротивления от 0 до 320 Ом (FBM203), от 0 до 640 Ом (FBM203b) или от 0 до 30 Ом (FBM203c).Каждый входный канал FBM203d принимает 4-проводной вход RTD-датчикаКаждый аналоговый вход гальванически изолирован от других каналов и заземления.

Модули выполняют преобразование сигнала, необходимое для интерфейса электрических входных сигналов от полевых датчиков к дополнительной полевой шине.Модули FBM203/b/c/d выполняют аналоговую программу ввода, который предоставляет время преобразования (на основе каждого модуля) и настраиваемые параметры ограничений скорости изменения.

Для модулей FBM203/b/c доступны два типа пассивных комплектаций:

• ТА, установленные на рельсах DIN, аналогичные тем, которые используются с другими FBM серии 200
• TA, установленный на базе, который устанавливается непосредственно на полевые I/O разъемы базы серии 200.

При подключении к соответствующим ТА модули FBM203/c/d обеспечивают функциональность, ранее предоставляемую подсистемой FBM I/O серии 100.

FBM203 может использоваться с любой версией программного обеспечения Foxboro EvoTM Control Core Services, поддерживающего FBM I/O.Для FBM203 доступны TAs, которые поддерживают функциональность FBM03A серии 100 при использовании с 3-проводной RTD вводом.

СТРАНИЦЫ

Основные характеристики модулей FBM203/b/c/d:

• Восемь входных каналов для детектора температуры сопротивления (RTD)
• Каждый аналоговый вход гальванически изолирован
• Прочная конструкция, подходящая для помещения в окружающей среде класса G3 (суровая)
• Использование аналоговой программы ввода, которая обеспечивает время преобразования и конфигурируемые параметры для ограничений скорости изменения
• Высокая точность, достигнутая путем преобразования данных сигма-дельта для каждого канала
• Терминационные сборы (TA) для локального или удаленного подключения полевой проводки к FBM203/b/c/d.
