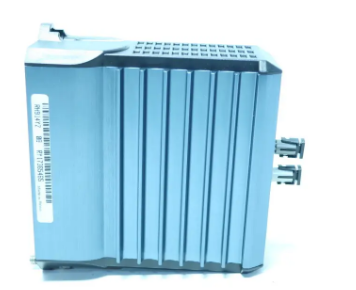

Foxboro RH914YZ FCM2F2 I/a Серия Модуль расширителя полевой шины оптоволокна

ОБЗОР

Затраты на установку установки могут быть значительно сокращены путем размещения надежных стандартных модулей полевых автобусов FoxboroTM серии 200 DCS (FBM) гораздо ближе к соответствующим полевым устройствам.Длинные линии кабелей сигналов могут быть заменены на одну или две пары волоконного оптического кабеля, несущие мультиплексные сигналы В/ВМодули связи полевых автобусов серии 200 поддерживают эту способность на номинальных расстояниях 2, 4 или 10 километров.

FCM - это оптоволоконные расширители связи, которые позволяют устанавливать FBM серии 200 удаленно и вблизи процессов завода.

Три версии, FCM2F2 (RH914YZ), FCM2F4 (RH917JA) и FCM2F10 (RH916TQ), предлагают номинально максимальные расстояния кабеля из оптоволоконного кабеля от основной пластины до основной пластины: до 2 км (1.24 миль), до 4 км (2.48 миль),и до 10 км (6,21 миль), соответственно.

ФКМ монтируются на стандартных пластинках в паре для избыточности.

Не подверженные воздействию электрического шума (EMI, RFI и молнии), волоконно-оптические кабели обеспечивают универсальное средство расширения сигнальной связи.сварщики дуговыми, и т.д., и могут быть установлены в кабельных поддонах, содержащих высоковольтные линии электропередач, или в наружных помещениях, подверженных опасности молнии.Ее электрическая изоляция обеспечивает защиту от дифференциалов напряжения и заземлений..

На рисунке 1 показан пример избыточной конфигурации с базовыми пластинами (содержащими FCM), соединенными точкой-точкой с оптоволоконной кабелью.соединяющий две базовые плитыОднако для соединения (максимально) четырех базовых плат можно использовать до трех сегментов волоконно-оптических.

Максимальное расстояние кабеля волоконно-оптической связи между любыми двумя базовыми пластинами составляет 10 км (при использовании FCM2F10s (RH916TQ)),с общим расстоянием кабеля волоконно-оптического кабеля между базовыми пластинами (все сегменты кабеля) не более 20 км (10.42 миль).

СТРАНИЦЫ

• Преобразует 2 МБ HDLC Fieldbus в MMF или SMF оптоволоконные

• Прочная конструкция, подходящая для помещения в окружающей среде класса G3 (суровая)
