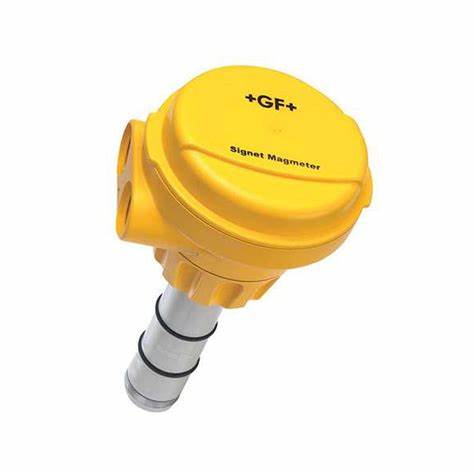

GF Signet 3-2551-P1-12 Магметрический датчик потока для DN125 до DN200 (5 до 8 дюймов) Размер трубы без дисплея

Sпецификация

Ключевые особенности:

• Корпус датчика - полипропилен и 316L SS

• 4 - 20 мА

• Установка в трубопроводах размером от DN125 до DN200 (5" до 8")

• Патентная технология магметров

• Без движущихся частей

• Двухнаправленный поток

• Выявление пустой трубы

• Рабочий диапазон: от 0,05 до 10 м/с (0,15 до 33 футов/с)

• Точное измерение даже в грязных жидкостях

• Полипропиленовые или ПВДФ орехи для удержания

• Никакого падения давления

• Коррозионностойкие материалы; ПП или ПВДФ с SS, Hastelloy-C или Титаном

• Многоязычное меню доступно

•

• Общий
  Период действия	0от 0,05 до 10 м/с	0.15 до 33 футов/с
  Диапазон размеров труб	DN15 до DN900	1/2 дюйма до 36 дюймов.
  Линейность	± 1% показания плюс 0,1% полной шкалы
  Повторяемость	±0,5% показания @ 25 °C (77 °F)
  Минимальная проводимость	20 μS/см
  Увлажненные материалы
  Тело датчика/электроды и Заземляющее кольцо	-P0, -P1, -P2: PP/316L SS
  	-T0, -T1, -T2: PVDF/Титаний
  	-V0, -V1, -V2: PVDF/Hastelloy-C
  О-кольца	FPM (стандарт) EPR (EPDM), FFPM (необязательно)
  Дело	ПБТ
  Окно отображения	Полиамид (прозрачный нейлон)
  Рейтинг защиты	NEMA 4X/IP65
  Электрические
  Потребности в электроэнергии	от 4 до 20 мА	24 VDC ± 10%, регулируемый, максимум 22,1 mA.
  	Частота	5-24 VDC ±10%, регулируемый, максимум 15 mA.
  	Цифровой (S3L)	От 5 до 6,5 ВДЦ, максимум 15 мА.
  Вспомогательное устройство (требуется только для блоков с реле)		От 9 до 24 ВДЦ, максимум 0,4 А.
  Обратная полярность и короткое замыкание защищены
  Выходной ток от 4 до 20 мА	Точность петли	Максимальная погрешность 32 μA (25 °C @ 24 VDC)
  	Изоляция	Низкое напряжение < 48 VAC/DC от электродов и вспомогательного питания
  	Максимальный кабель	300 м (1000 футов)
  	Условие ошибки	22.1 мА
  	Максимальное сопротивление петли	300 Ω
  	Совместимые с ПЛК, ПК или аналогичным оборудованием
  	Необходимая нагрузка от 4 до 20 мА
  Выход частоты	Режимы вывода	Частота, или зеркальное реле (только версия дисплея)
  	Максимальное напряжение	30 VDC
  	Макс. Текущий раковина	50 мА, ограниченный ток
  	Максимальный кабель	300 м (1000 футов)
  	Совместима с Signet Model 8550, 8900, 9900, 9900-1BC
  Цифровой выход (S3L)	Серийный ASCII, уровень TTL 9600 bps
  	Совместим с контроллером модели Signet 8900
  Спецификации реле
  #1, #2 Тип	Механическая СДПУ
  Рейтинг	5 A @ 30 VDC максимум, 5 A @ 250 VDC максимум.
  # 3 Тип	Твердое состояние
  	50 mA @ 30 VDC, 50 mA @ 42 VAC
  Гистерез	Пользователь может регулировать состояние сигнализации
  Сигнализация о задержке срабатывания	Регулируемый (0 до 9999,9 сек.)
  Релевые режимы	Выключенный, низкий, высокий, оконный и пропорциональный пульс
  Источник реле	Скорость потока, тотализатор с перезагрузкой
  Состояние ошибки	Выбираемый; Открыть или закрыть
  Дисплей
  Персонажи		2 х 16
  Контраст		Установка пользователем на четырех уровнях
  Заднее освещение (только на релейных версиях)		Требует внешнего 9-24 VDC, 0,4 мА максимум.
  Максимальная номинальная температура/давление
  Температура хранения		-20 °C до 70 °C	-4 °F до 158 °F
  Относительная влажность		0-95% (неконденсирующий)
  Операционная температура	Обстановка	-10 °C до 70 °C	от 14 до 158 °F
  	СМИ	от 0 до 85 °C	32 °F - 185 °F
  Максимальное рабочее давление		10.3 бар @ 25 °C	150 psi @ 77 °F
  		1.4 бар @ 85 °C	20 пси @ 185 °F
  Масса на перевозке
  	00,680 кг	1.50 фунтов
  Стандарты и одобрения
  	CE, FCC, UL, CUL, NSF (только версия 3-2551-PX-XX)
  	Соответствует требованиям RoHS, Китай RoHS
  	Ограждение NEMA 4X / IP65 (с установленной крышкой)
  	Произведено в соответствии с стандартами ISO 9001 по качеству, ISO 14001 по экологическому менеджменту и OHSAS 18001 по охране труда
