Продукт:Bently Nevada 3500/65 16-канальный температурный монитор 145988-02 + 172103-01 3500/65 RTD/Isolated Tip TC I/O Module, внутренние окончания

Описание
Монитор 3500/65 обеспечивает 16 каналов мониторинга температуры и принимает как температурный детектор сопротивления (RTD), так и температурный вход термопары изолированного конца (TC).Монитор обусловливает эти входы и сравнивает их с программируемыми пользователем параметрами тревоги.
Монитор запрограммирован с помощью 3500 Rack Configuration Software. Вы можете настроить 16-канальный температурный монитор, чтобы принимать изолированные термопары, 3-проводной RTD, 4-проводной RTD,или сочетание данных ТК и НИОКР.
В конфигурациях с тремя модулями (TMR) вы должны устанавливать мониторы температуры в группах из трех соседних мониторов.В этой конфигурации монитор использует 2 типа голосования, чтобы обеспечить точную работу и избежать сбоев одной точки.

Запчасти

172931-01 3500/65 Руководство.

145988-02 3500/65 Монитор

172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Внутренние окончания

173005 Заголовок соединителя, внутренний конец, 20-я позиция, черный

172109-01 3500/65 RTD/ Изолированный наконечник TC I/O модуль, внешние окончания

172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) (Связки европодобного типа)

Информация о заказе:

3500/65-AA-BB
A: Тип модуля В/В
01 РТД/изолированный наконечник ТК с внутренними окончаниями
02 РТД/изолированный наконечник ТК с внешними окончаниями
B: вариант одобрения агентством
00 Никаких
01 CSA/NRTL/C
02 CSA/ATEX

Кабели
3500/65 Трансдуктор (XDCR) Сигнал на внешний конечный (ET) блок кабеля
134544-AAAA-BB
А: Длина кабеля
0005 5 футов (1,5 метра)
0007 7 футов (2,1 метра)
0010 10 футов (3 метра)
0025 25 футов (7,5 метра)
0050 50 футов (15 м)
0100 100 футов (30,5 метров)
B: Инструкция по сборке
01 Не смонтирован
02 Сборка

Запчасти

172931 3500/65 Руководство пользователя
145988-02 3500/65 Монитор
172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Внутренние окончания
173005 Заголовок соединителя, внутренний конец, 20-я позиция, черный
172109-01 3500/65 RTD/ Изолированный наконечник TC I/O модуль, внешние окончания
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) Спецификации

Ссылка на загрузку таблицы данных:

3500-65 16-канальный температурный монитор...

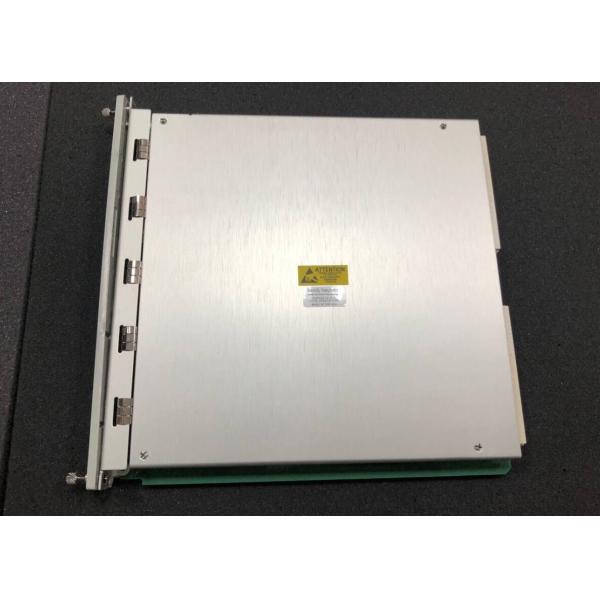

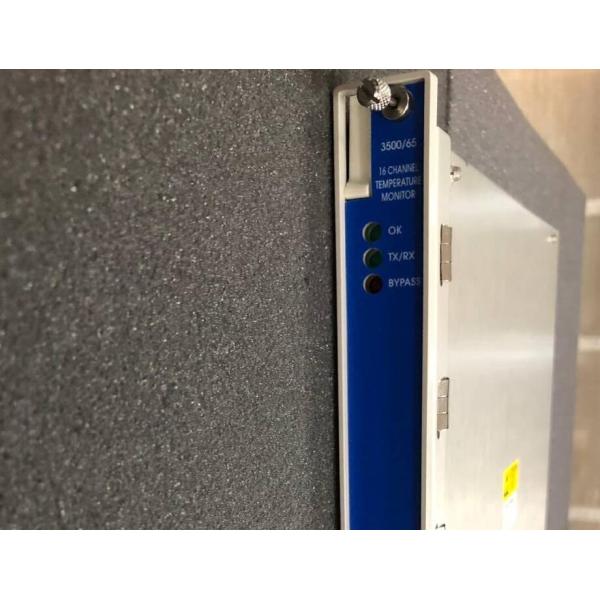

Фото:
