Продукт:07KT97 GJR5253000R0100 Центральный блок обработки

Базовый блок 07 KT 97 Базовый блок с максимум 480 кБ пользовательской программы + 256 кБ пользовательских данных, системная шина CS31, фиг. 2.1-1: Базовый блок 07 KT 97 R0200

Основной блок 07 KT 97 R200 является стандартным устройством для всех приложений.07 KT 95 или 07 KT 96) а также с расширенной производительностью (e.g. 07 KT 97 R260 с подключением ARCNET, 07 KT 97 R0220 с подключением PROFIBUS и 07 KT 97 R0262 как с подключением ARCNET, так и с подключением PROFIBUS).В этом документе описывается базовое устройство 07 KT 97 R200 и затем добавляются листы данных других устройств, которые показывают только различия.

Функциональность базовых единиц 07 KT 97

Пользовательская программа 480 кБ Пользовательские данные 256 кБ (Flash EPROM)

Цифровые входы 24 в 3 группах по 8, электрически изолированные

Цифровые выходы 16 выходов транзисторов в 2 группах по 8, электрически изолированные

Цифровые входы/выходы 8 в 1 группе, электрически изолированные

Аналоговые входы 8 в 1 группе, индивидуально конфигурируемые на 0...10 В, 0...5 В, +10 В, +5 В, 0...20 мА, 4...20 мА, Pt100 (2-проводной или 3-проводной), дифференциальные входы, цифровые входы

Аналоговые выходы 4 в 1 группе, индивидуально настраиваемые на 0...10 В, 0...20 мА, 4...20 мА

Серийные интерфейсы COM1, COM 2 в качестве интерфейсов MODBUS и для программирования и испытаний

Параллельные интерфейсы для соединения сцеплений 07 KP 90 (RCOM), 07 KP 93 (2 x MODBUS), 07 MK 92 (свободно программируемый)

Интерфейс системной шины CS31 Интегрированные соединители см. следующую страницу

Интегрированный счетчик высокой скорости, многофункциональный конфигурируемый часы в режиме реального времени Интегрированная карта памяти SmartMedia для операционной системы, программы пользователя и данных пользователя,рабочее состояние и сообщения об ошибке Напряжение питания 24 V постоянного тока Запас данных с литийным аккумулятором 07 LE 90 Программное обеспечение 907 AC 1131

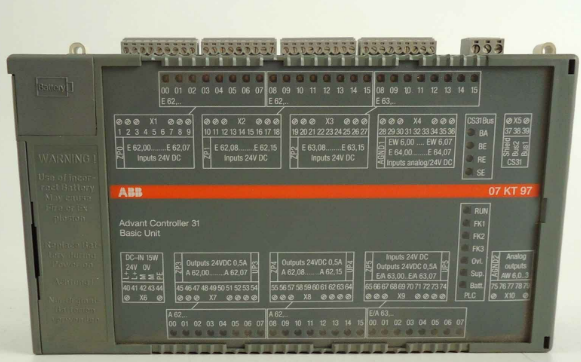

Продукты Фотографии:
