^Odel _деталя ^{основное m}

Сразу тубопровод, t, f, F01 тип коллекторы

030E1

030-4E1

Количество положений

2 положения

Количество портов

2, 3 порта

5 портов

Функция клапана

Нормально закрытое (NC)

Одиночный соленоид

Средства

Воздух

Тип деятельности

Тип Direct действующий

Внутренний пилотный тип

Полезная площадь (Cv) mm2

1 (P) - 2 (A) 0,6 (0,03) 2 (A) - 3 (R) 0,8 (0,04)

1 (P) - 4 (A), 2 (B) 0,6 (0,03) 4 (A) - 5 (R1), 2 (B) - 3 (R2) 0,8 (0,04)

Примечание размера порта

M5X0.8

Смазка

Не необходимый

MPa ряда рабочего давения {kgf/cm2} [psi.]

0-0.7 {0-7.1} [0-102]

0.15-0.7 {1.5-7.1} [22-102]

MPa давления доказательства {Kgf/cm2} [psi.]

1,05 (10,7} [152]

Госпожа времени на ответ ВКЛЮЧЕНО-ВЫКЛЮЧЕНО

DC 12V, DC24V

10/25 или ниже

AC100V, AC200V

15/40 или ниже

Максимальная равочая частота Hz

5

°C температурной амплитуды рабочей температуры (атмосфера и средства) [°F]

5-50 [41-122]

Сопротивление удара m/s2 {g}

117,7 {12,0}

Направление установки

Любые

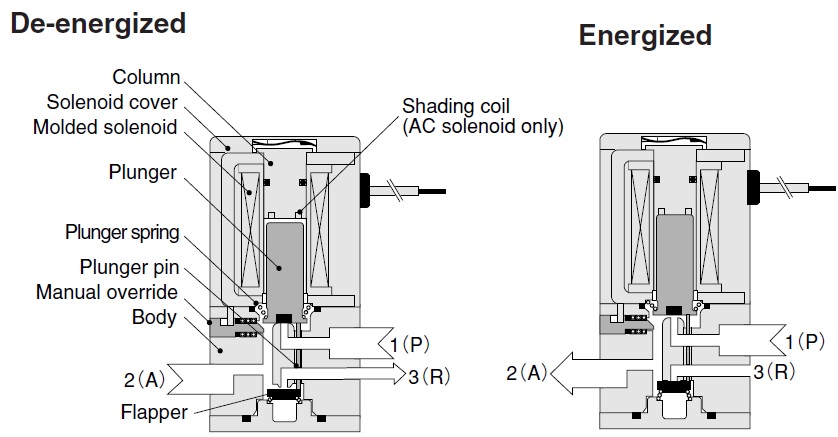

Части

Материалы

Клапан

Тело

Алюминиевый (анодированный) сплав

Колцеобразное уплотнение

Синтетическая резина

Язычок

Диафрагма

Синтетическая резина (уретан)

Плунжер

Магнитная нержавеющая сталь

Колонка

Весна

Нержавеющая сталь

Основание установки

Слабая сталь (покрынный цинк)

Коллектор

Тело

Алюминиевый (анодированный) сплав

Плита Блока-

Слабая сталь (покрынный цинк)

Кронштейн

Слабая сталь (покрынный никель)

Уплотнение

Синтетическая резина
