Основная модель

Сразу тубопровод, f, тип коллекторы FE

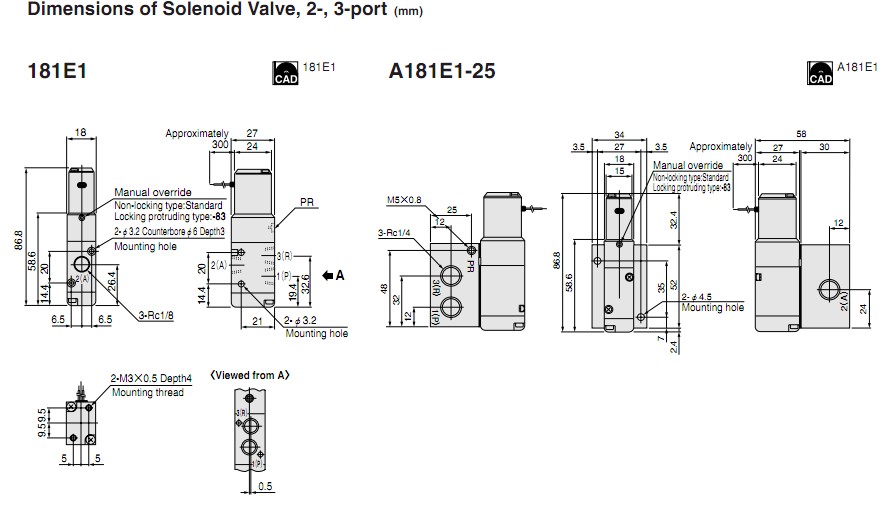

181E1 (180E1Note)

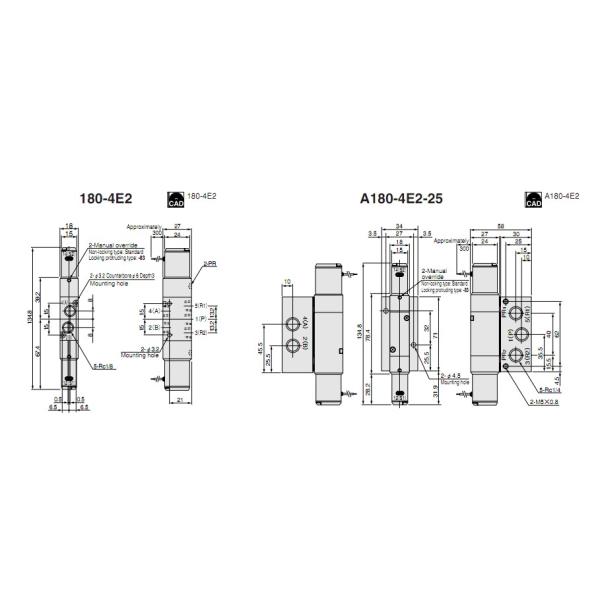

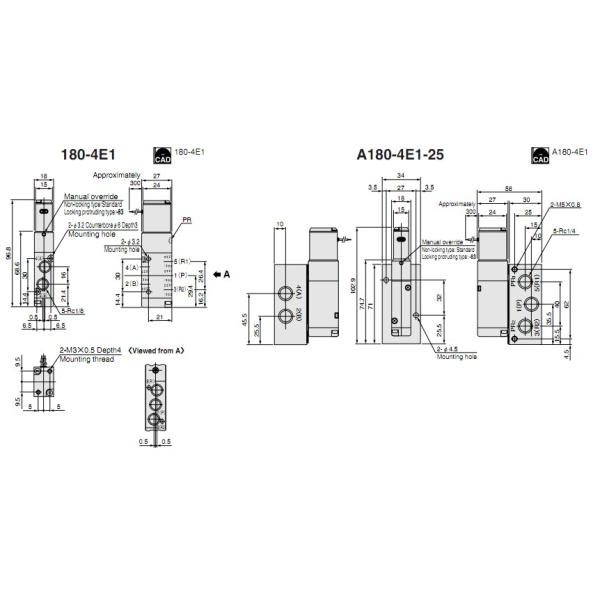

180-4E1 180-4E2

180-4KE2Note

183-4E2

183-4KE2

Деталь

тубопровод Sub-основания, a, AJ тип коллекторы

A181E1 (^{примечание} A180E1)

A180-4E1 A180-4E2 A180-4ME2

A180-4KE2Note

A183-4E2 A183-4ME2

A183-4KE2

Количество положений

2 положения

3 положения

Количество портов

2, 3 порта

5 портов

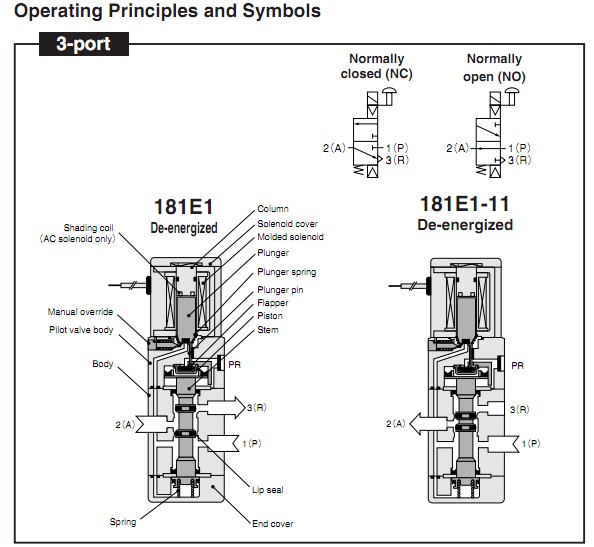

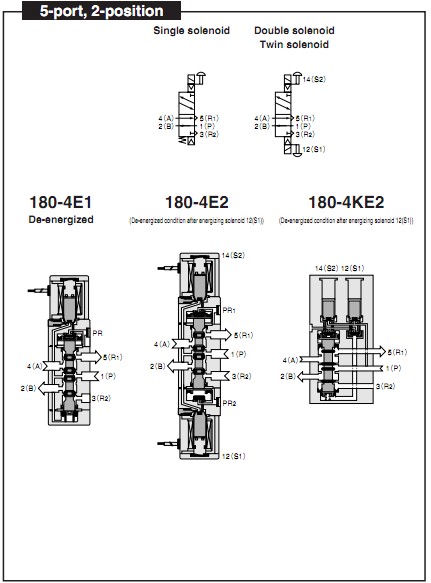

Функция клапана

Нормально закрытый (NC, стандартные) или нормально открытый (НЕТ, опционный)

Одиночный соленоид, двойной соленоид или тандемный соленоид

Твиновский соленоид

Закрытый центр (стандартный), центр вытыхания (опционный), центр давления (опционный) или тандемный соленоид

Закрытый центр (стандартный), центр вытыхания (опционный), центр давления (опционный) или твиновский соленоид

Основная модель

Сразу тубопровод, f, тип коллекторы FE

181E1 (180E1)

180-4E1 180-4E2

180-4KE2

--

Деталь

тубопровод Sub-основания, a, AJ тип коллекторы

A181E1 (A180E1)

A180-4E1 A180-4E2

A180-4KE2

A180-4ME2

Средства

Воздух

Тип деятельности

Внутренний пилотный тип

^{Примечание 1} mm² полезной площади (Cv)

10,2 [0,57)

8,2 (0,46)

^{Примечание 2} размера порта

Rc1/8

Смазка

Не необходимый

Ряд рабочего давения

MPa {kgf/cm2} [psi.]

0,15 〜 0,7 {1,5 〜 7,1} [22

MPa давления доказательства {kgf/cm2} [psi.]

1,05 {10,7} [152]

^{Примечание} времени на ответ ³

DC12V, DC24V

15/25 или ниже

15/25 (20) или ниже

20 или ниже

ВКЛЮЧЕНО-ВЫКЛЮЧЕНО

госпожа

AC100V, AC200V

15/15 или ниже

15/15 (15) или ниже

—

Максимальная равочая частота Hz

5

Минимальный замер подпитать для собственной личности держа госпожу

—

50 (O180-4E2)

⁵⁰

°C температурной амплитуды рабочей температуры (атмосфера и средства) [°F]

5 〜 50 [41 〜 122]

Сопротивление удара

m/s2 {g}

1373,0 {140,0} (осевое направление 294,2 {30,0})

Направление установки

Любые
