RCA-25T 1 клапаны реактивного сопла ИМПа ульс диафрагмы FLY/AIRWOLF управлением воздуха прямоугольные с продетыми нитку портами
RCA-25T 1 клапаны реактивного сопла ИМПа ульс диафрагмы FLY/AIRWOLF управлением воздуха прямоугольные с продетыми нитку портами
Спецификации
Место происхождения :
Китай
Номер модели :
RCA-25T
власть :
Пневматический
Стандартные или Нестандартные :
стандарт
Давление :
Низкое давление
Структура :
Контроль
температуры :
нормальная температура
Минимальное количество заказа :
10
Упаковывая детали :
коробка
Время доставки :
15 рабочих дней
Термины компенсации :
T/T заранее, Paypal, кредитная карточка
Способность поставкы :
2000 шт/месяц
Описание

RCA-25T 1" клапаны реактивного сопла ИМПа ульс диафрагмы FLY/AIRWOLF управлением воздуха прямоугольные с продетыми нитку портами

RCA-25T 1" клапан реактивного сопла ИМПа ульс FLY/AIRWOLF управлением воздуха прямоугольный

RCA-25T 1

1.Description

Мембранный клапан высокой эффективности с продетыми нитку портами. Доступный с объединенным пилотом или как remote - пилотируемый клапан. Выход на 90° к входу.
Соответствующий для
Применения сборника пыли, в частности для обратной чистки фильтра двигателя ИМПа ульс включая фильтры мешка, фильтры патрона, фильтры габарита, керамические фильтры, и спеченное волокно металла фильтруют.
Конструкция
Тело: (Diecast) алюминий
Ferrule: 304 SS
Armature: 430FR SS
Уплотнения: (Усиленные) нитрил или fluororubber
Весна: 304 SS
Винты: 302 SS
Место диафрагмы: PA-6 (стандартное), fluororubber покрыло слабую сталь или high-density PE ссылается к техническим спецификациям продукта соленоида серии q для деталей конструкции соленоида.
2.Operation
Порекомендованный на ряде времени: 50-500ms
Порекомендованное время между ИМПами ульс: 1 минута или более большой
Обслуживание
Перед дирижировать любую деятельность при обслуживания на системе обеспечьте что компоненты полно изолированы от давления и электропитаний. Давление и сила не должны быть повторно обращены до тех пор пока клапан полно не будет собран. Осмотр диафрагмы и пилота должен быть дирижирован однолетн.
Утверждения
Монолитно пилотируемые клапаны соотвествуют:
. Механически Atex II 2D
. CSA (C&US)
C22.2 но. 429 UL Std но. 139-1982
. C-Тикание - объединенные пилоты
. EMC (89/336/CE) - объединенные пилоты
Установка
1. Подготовьте трубы поставкы и blowtube для того чтобы одеть спецификация клапана. Avoid устанавливая клапаны под баком.
2. Обеспечьте что бак и трубы свободны от грязи, ржавчины или другого particulate.
3. Обеспечьте что воздух поставка чиста и сух.
4. Установите клапаны к входящим трубам и blowtube к клапанам, не обеспечивая никакой сверхнормальный sealant резьбы может войти клапан самого.
5. Наладьте электрические связи к соленоиду или соедините порт RCA пилотный к пилотному клапану (клапанам RCA только).
6. Придайте вмеру давление к системе и проверке для утечек установки.
7. Полно надуйте систему.
8. Испытайте пожар и послушайте для правильного шума возбуждения и ИМПа ульс хрустящей корочки.

Ряд давления: 30(5) до 860(125) kPA (Psi)
Диапазон температур: Уплотнения нитрита: -40°C (- 40°F) к уплотнениям 82°C (179.6°F) fluororubber: -29°C (- 20.2°F) к 232°C (449.6°F)

3.Weights:
Размер Объединенный пилот (CA) Kg (lbs) Дистанционный пилот (RCA) Kg (lbs) Размер Объединенный пилот (CA) Kg (lbs) Дистанционный пилот (RCA) Kg (lbs)
10 NA 0,06 (0,14) 45 1,50 (3,30) 1,28 (2,83)
20 0,60 (1,31) 0,38 (0,83) 50 2,89 (6,38) 2,68 (5,92)
25 0,73 (1,61) 0,51 (1,13) 62 3,31 (7,30) 3,09 (6,82)
35 1,04 (2,28) 0,83 (1,83) 76 4,77 (10,52) 4,56 (10,04)
Наборы обслуживания
Модель Нитрил fluororubber Низкая температура -60°C (- 76°F) MIN. Включает
RCA10T K1001 K1002 NA Наборы диафрагмы включают главные и вторичные диафрагмы (где необходимый) и все весны. Эти наборы для прерыванных клапанов. колцеобразное уплотнение, агрегат armature, весна armature, ferrule
CA/RCA20T K2000 K2007 NA
CA/RCA25T K2501 K2503 K2504
CA/RCA32T* K2500 — NA
CA/RCA35T K3500 K3501 K3502
CA/RCA40T* K4000 — NA
CA/RCA45T K4502 K4503 K4522
CA/RCA50/62T K5004 K5000 NA
CA/RCA76T K7600 K7601 NA
Пилотный комплект для ремонта K0380 K0384 NA

характеристики 4.Product и представление:

Код деталя Nom. Размер mm Дюйм размера порта Количество диафрагм Kv Cv подачи
CA/RCA-10T 10 10 3/8 1 2,5 2,9
CA/RCA-20T 20 20 3/4 1 12 14
CA/RCA-25T 25 25 1 1 20 23
CA/RCA-35T 35 40 1,5 1 36 42
CA/RCA-45T 45 40 1,5 2 44 51
CA/RCA-50T 50 50 2 2 76 88
CA/RCA-62T 62 62 2,5 2 91 106
CA/RCA-76T 76 76 3 2 144 167

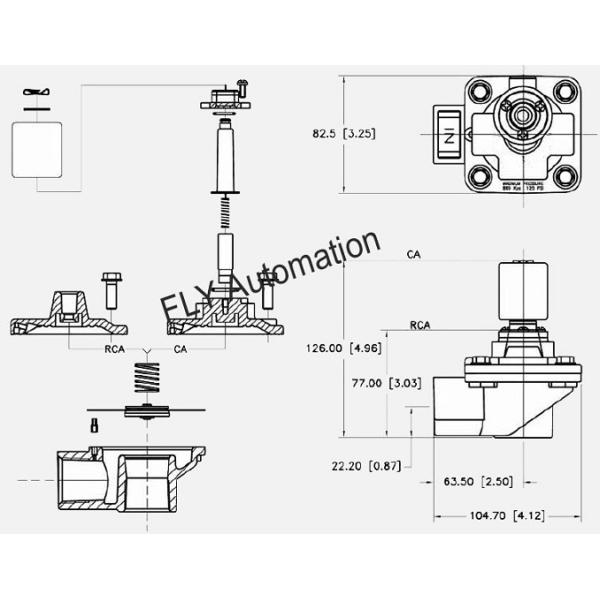

5.Dimension (mm и дюйм):

RCA-25T 1
