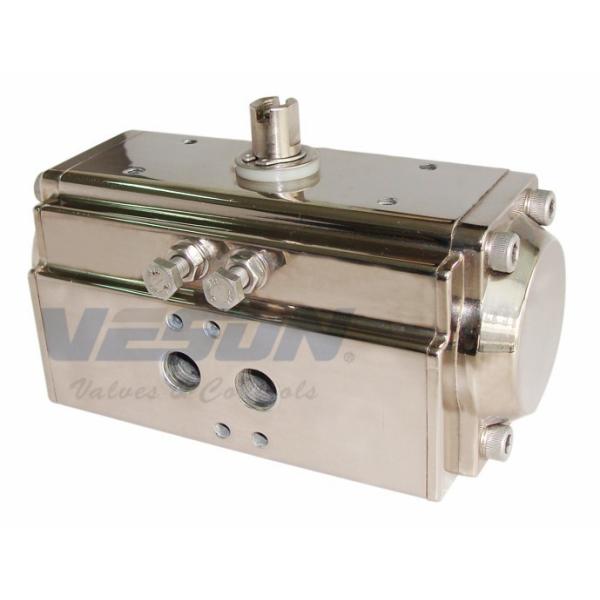

Ротационный воздушный актуатор Четверть оборота Пневматический актуатор Воздушный актуатор Двойной действия Пневматический актуатор Никельно покрытый

Пневматические приводы с четвертью поворота делятся на две категории, включая конструкцию стойки передач и конструкцию вилки, а именно серии BGT и серии BAW.Они являются управляющим устройством, которое включает / выключает четверть поворота клапанов, как шаровые клапаныВ том числе BAW серии может управлять высокий крутящий момент клапан.

В зависимости от потребностей пользователей, такие устройства, как электродинамический клапан, позиционирующие устройства, устройство ответа, регулятор фильтра, ограничительные переключатели и устройства ручной работы могут быть установлены на пневматических приводах.

Строительство

1, Показатель

Позиционный индикатор с NAMUR удобен для монтажа аксессуаров, таких как коробка переключателя ограничения, позиционер и так далее.

2, Пинион

Покрытие высокоточное и интегративное, изготовлено из никелированной сплавной стали, полностью соответствует последним стандартам ISO5211, DIN3337, NAMUR.Размеры могут быть настроены и нержавеющая сталь доступна.

3Корпус привода

В соответствии с различными требованиями, экструдированный алюминиевый сплав ASTM6005
Тело может быть обработано жестким анодированным, порошковым полиэстером (разные
Доступен в таких цветах, как синий, оранжевый, желтый и т. д.), ПТФЕ или никелевый.

4,

Конечные крышки
Алюминиевый полиэстер порошкообразный для литья, окрашенный в разные цвета, ПТФЕ или никель.

5Пистоны
Двойные пистоны изготавливаются из литейного алюминия, обработанного жестким анодированным или литой сталью с гальванизацией.переворачивая вращение, просто переворачивая поршны.

6, Корректировка поездок
Независимые внешние болты регулировки отвода могут легко и точно регулировать ± 5° как в открытом, так и в закрытом направлении.

7, высокопроизводительные пружины
Предварительно загруженные пружины для покрытия изготавливаются по высокопроизводительному испытанию на устойчивость к коррозии и более длительный срок службы.которые могут быть безопасно и удобно отключены для удовлетворения различных требований крутящего момента путем изменения количества пружин.

8, Подшипники и направляющие
Изготовлен из низкого трения, долговечного композитного материала, чтобы избежать прямого контакта между металлами.

9О-кольца
О-кольца из резины NBR обеспечивают беспроблемную работу при стандартных температурных диапазонах.

Пневматический клапан-актуатор

Акумуляторы обратного действия пружин

1Пистоны выходят наружу, заставляя пружины сжиматься, и двигатель вращается против часовой стрелки, пока воздух выводится из порта B.

2Потеря давления воздуха в порту А, накопленная энергия в пружинах вынуждает поршни двигаться внутрь.

3Воздух в порте В выталкивает поршны наружу, заставляя пружины сжиматься, и двигатель вращается против часовой стрелки, пока воздух выводится из порта В.

4Потеря давления воздуха в порту А, накопленная энергия в пружинах вынуждает поршни двигаться внутрь.

пневматический приводной механизм

Код HS: 8412390000
Модель:

Область экспорта: Северная Америка Центральная и Южная Америка АЗИЯ Европа Африка Океания

Введение:
Пневматические приводы серии VS имеют следующие характеристики.

> 15 моделей приводов, выходный крутящий момент от 9NM до 4620Nm при подаче воздуха 6 бар.

> Дно сверления соответствует ISO5211/DIN3337 для совпадения клапана, интерфейс для электромоторного клапана,верхний конец вала и верхнее бурение для сборки аксессуаров соответствуют стандарту VDI/VDE3845 (Namur) и регулировке хода +/- 5 градусов;.

> Корпус привода и поршень более 20ум твердой анодированной обработки и более 100ум эпоксидной покрытия на конечных крышках, которые отвечают ASTM B117 квалификации, более 500 часов соляного рассеяния испытания,отсутствие коррозии на приводе.

> Конечная крышка может быть синей, черной, серой, желтой и т.д. по вашему запросу.

> PTFE, никель, эпоксид, полиэстер и керамика, покрытые против коррозии и абразивной среды, доступны.
