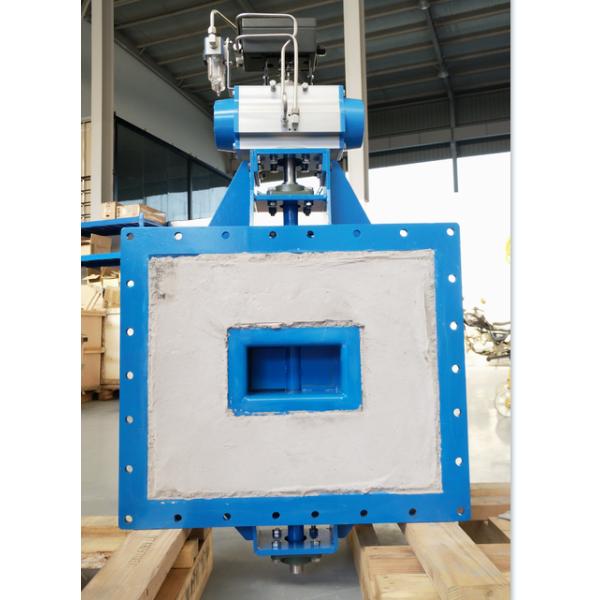

Высокое давление высокая температура дымовых газов бабочка клапан Углеродистая сталь Пневматический воздушный клапан

1Описание:

Принцип работы высокотемпературного клапана-бабочки:
Тело высокотемпературного клапана для дымовых газов сварено стальной пластиной и ковальным фланцем.

Стебель представляет собой целостную структуру ковки, поддерживаемую внешним подшипником и приводящейся двухкончательным штифтом для вращения диска.

Два полукруглых сиденья расположены перед и сзади, а также симметрично распределены и объединены с диском клапана.

Симетричная и упрощенная структура диска клапана позволяет клапану иметь хорошую производительность потока.

Система уплотнения с высокой надежностью клапана состоит из трех уплотнений, дополнительного уплотнителя и вторичных вспомогательных уплотнений для очистки.

Технология производства:

Для системы восстановления дымовых газов каталитического крекингового агрегата используется высокотемпературный клапан-бабочка дымовых газов, нормальная рабочая температура устройства составляет 680 °C.высокая температура непрерывной эксплуатации 720 °CВ результате сильной эрозии среды на клапане происходит перевозка переработанного дымового газа, содержащего частицы катализатора.

Для предотвращения отказа толщины стенки корпуса клапана вследствие эрозии и истончения большая площадь твердого сплава в корпусе клапана подвержена деформации и трещинам.и сварка поверхности сложнаПоскольку температура системы высока, механические свойства металлических материалов резко снижаются при высоких температурах, и клапан должен быть выбран для высокотемпературного сопротивления.

2Спецификация:

3Особенности:

• Структурный дизайн и материал. Новая структура средней линии пластинки и короткой структуры пластинки сварной, которая является компактным, легким и простым в установке и обслуживании.его структура проста., без соединительных стержней, болтов и других внутренних движущихся частей, повышают надежность и срок службы.
• Как твердые, так и мягкие модели уплотнения обеспечивают надежное двухстороннее уплотнение.который еще больше повышает эффективность уплотнения и может поддерживать нулевую утечку в открытии и закрытии высокого давления более 50Тысячу раз.
• Характеристики работы и потока. Легко управлять, 90° поворота может быть быстро открыт или закрыт. Характеристики потока, как правило, прямы, и производительность регулировки хороша.Плита бабочки может быть распылена покрытием в соответствии с требованиями пользователя, такие как нейлон или политетрафторэтилен, чтобы адаптироваться к различным потребностям работы.
• Пропорциональное регулирование дымовых газов клапан бабочки легко демонтировать и обслуживать. может быть установлен на нескольких станциях, не влияет на поток средств,может устанавливаться в любом положении.
• Эти характеристики делают пневматическое пропорциональное регулирование высокотемпературного дымового клапана бабочки подходящим для различных промышленных областей,Особенно при необходимости точного управления и реагирования на суровые условия труда (например, высокая температура)., коррозионные среды).
• Пневматическое пропорциональное регулирование высокотемпературного клапана для дымовых газов широко используется во многих отраслях промышленности, в основном:
• Металлургия: используется в высокотемпературных газопроводах, в качестве регулирующего потока или режущего устройства для высокотемпературной газовой среды.
• Строительные материалы: при обработке дымовых газов промышленных печей, котлов и другого оборудования, эффективно осуществлять транспортировку газа и вентиляцию.
• Химический: используется в качестве клапана управления, его можно использовать с различными приводами для формирования различного оборудования.
• Электростанция: используется в качестве регулирующего или отключающего устройства в газопроводах высокой температуры.
• Стекло: используется для регулирования или отключения потока высокотемпературных газовых сред.
• Синие кислоты высокотемпературная вспомогательная линия: и плавление, нефтехимическая система в высокой печи воздушного распределения, котлопровода в качестве клапана управления.
• Нефтехимическая, цементная и другие отрасли промышленности: управление потоком высокотемпературных и высокодавленных газовых сред.
• Эти клапаны спроектированы для выдержки высоких температур, они просты в эксплуатации, надежны в использовании и могут удовлетворить потребности программного управления и дистанционного управления.
