1/4" тип путь сразу действуя NC 2V025-08 Airtac клапана соленоида 2/2 жидкого контроля пневматический

Клапан соленоида серии Airtac 2V025 пневматический функциональная замена для серии SMC VXP.

Особенность пути клапана воздуха 2 алюминиевого соленоида серии 2V025 пневматического, сразу действовать, нормально закрытый:
1. Непосредственн-действовать нормально закрывал клапан соленоида 2/2-way. Высокая чувствительность делает ее возможным изменить направление быстро.
2. Структура компактна и небольшая.
3. Тело клапана сделано теплостойкой латуни и катушка соотвествует b класса. Уплотнения сделаны из резины fluoro (VITON) и соответствующие для много типов средств массовой информации деятельности.

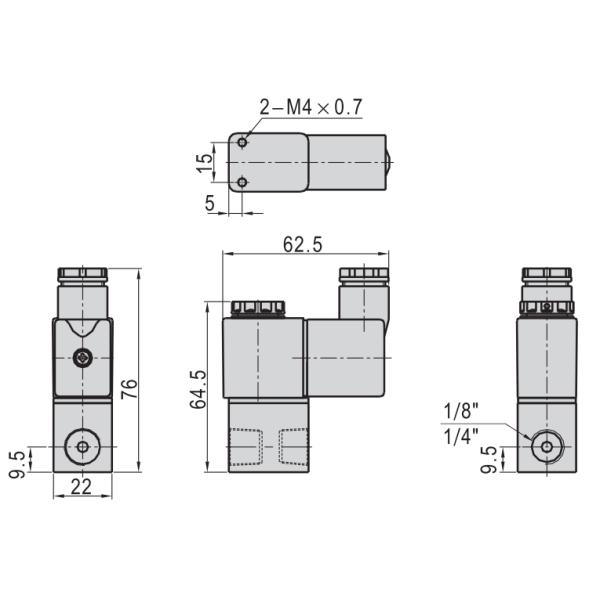

Основной размер типа клапана 2V025-08 Airtac соленоида жидкого контроля пневматического:

Технические параметры клапана соленоида управлением жидкости NC типа 2 Airtac/2 путей:

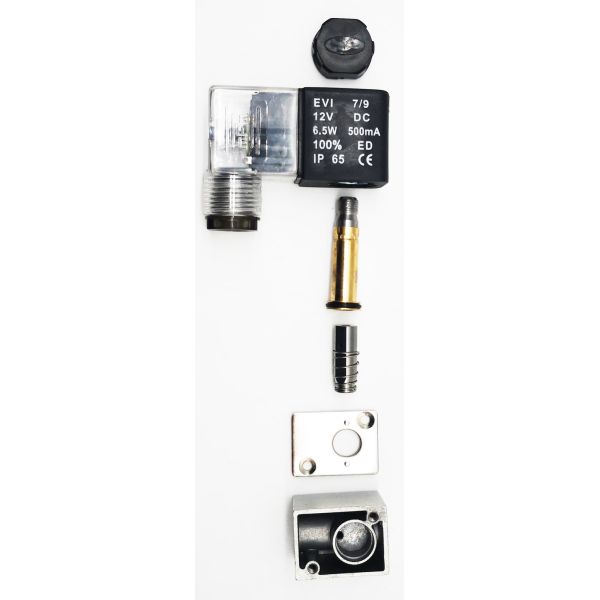

Шоу разборки клапана соленоида воздуха 2V025-08 Direct действующего нормально закрытого:

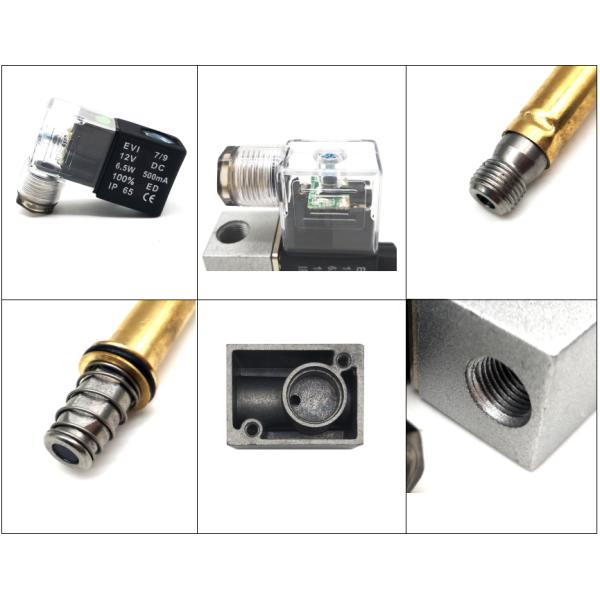

Увеличение деталей 1/4" тип алюминиевый пневматический клапан AIRTAC воздуха соленоида:

Больше дисплея клапана воздуха пути положения 2 типа 2 2V025-08 AIRTAC пневматического:

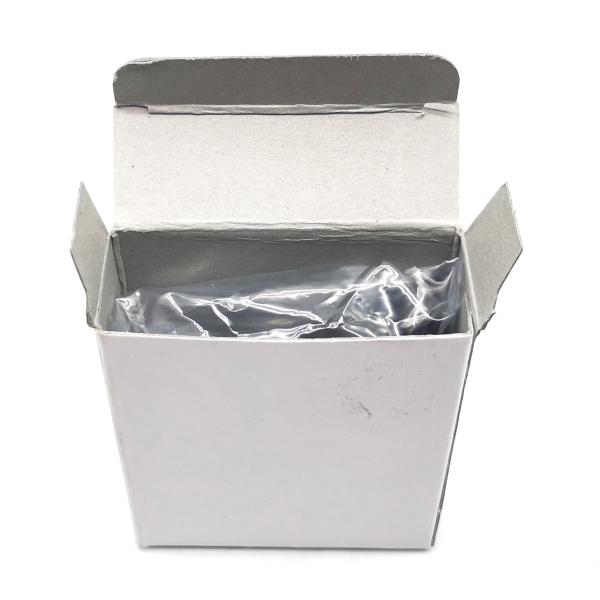

Пакуя дисплей типа клапана 2V025-08 Airtac соленоида управлением жидкости пневматического:

Установка типа клапана 2V025-08 Airtac соленоида жидкого контроля пневматического:

Соединить вход & выход клапана:

Соедините вход & выход к портам клапана согласно стрелке направления подачи отметил на клапане.

Установить катушку:

Положите катушки дальше к трубке armature клапана. Установите пружинную шайбу & гайку дальше к трубке armature. Рука завинчивает гайку, тогда использует ключ для того чтобы завинтить гайку другой квартал-поворот. Сверх-не затяните гайку, по мере того как она может причинить трубку armature вылтить из строя преждевременно.

Соединить катушку DIN:
1. извлеките винт из пластикового снабжения жилищем DIN & отключите его от катушки DIN

2. От отверстия винта, нажмите терминал для того чтобы преградить вне от пластикового снабжения жилищем DIN.

3. Заметьте «1", «2" символы «⏚», и земли на нижней стороне приложения DIN.

4. Для катушек DIN DC, соедините «1" к вашему положительному руководству & «2" к вашему сдвигу щетки назад.

5. Для катушек DIN AC, соедините «1" к вашему ГОРЯЧЕМУ руководству, «2" к вашему нейтральному руководству, & «⏚» с вашей землей если требуется.

Не подпитайте катушку без установки ее на клапан или не соедините катушку к различному напряжению тока чем определено. Это сгорит катушку и смогло создать опасности пожара.
