КОМБИНИРОВАННЫЙ тип 5523/2523 Джорк дренажный клапан АК110В таймера электронный автоматический для компрессора воздуха

КОМБИНИРОВАННЫЙ тип 5523/2523 Джорк автоматический дренажный клапан совмещает регулируемым сток контролируемый электронным датчиком длительности импульса, шариковый клапан, и сетчатый фильтр в компакт, легк-к-устанавливает пакет. КОМБИНИРОВАННЫЙ применим к любому ряду подачи и максимальному давлению 230 ПСИ, и применим к почти любому обжатому применению воздуха, особенно тем с твердыми поллютантами частицы.

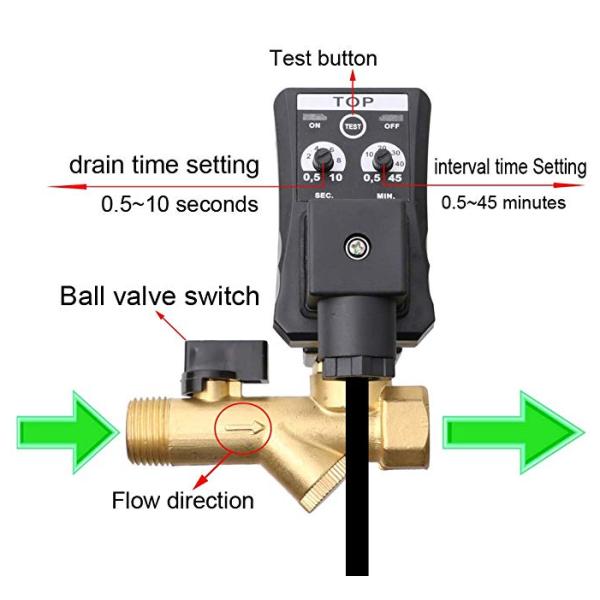

С помощью кнопке теста, индикация СИД включено-выключено и полностью ремонтопригодный сразу клапан, КОМБИНИРОВАННЫЕ обеспечивают разумно оцененное, надежное сконденсированное водопользование без потребности установить другие клапаны и фильтры. Ее можно использовать в любых компрессоре, приемнике, фильтре или сушильщике замораживания.

С помощью интегрированным шариковому клапану и фильтру, КОМБИНИРОВАННЫМ сохраняет время установки и предотвращает большие частицы от быть найденным в сконденсированной воде. Прибор можно повернуть от обжатой пневматической системы, позволять легкого и безопасной работы.

Технические параметры КОМБИНИРОВАННОГО типа 5523/2523 Джорк автоматического дренажного клапана:

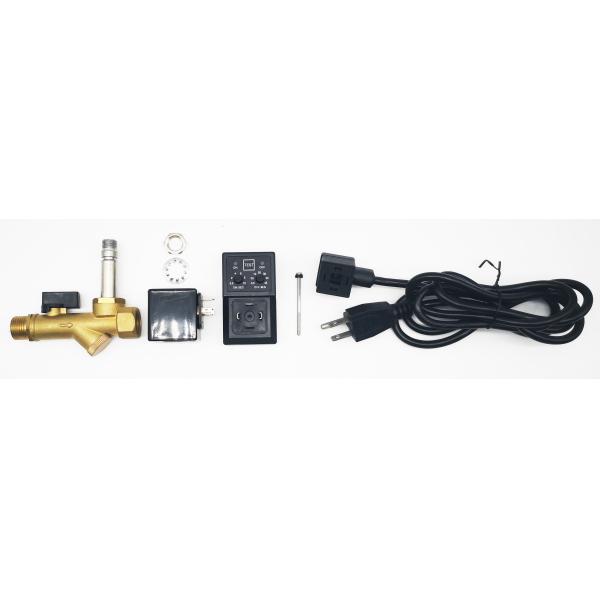

Деконструкция КОМБИНИРОВАННОГО 2523 ДЖОРК типа конденсатного автоматического дренажного клапана 5523/:

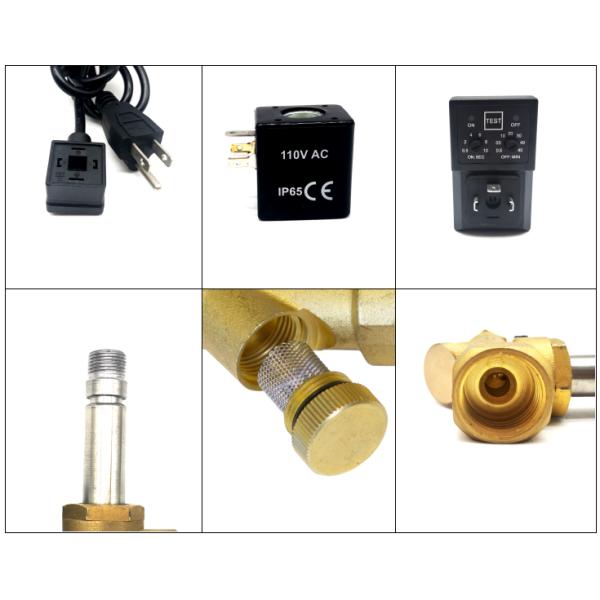

Детали 1/4" КОМБИНИРОВАННЫЙ тип 5523/2523 Джорк дренажный клапан таймера электронный:

Инструкции КОМБИНИРОВАННОГО типа 5523/2523 Джорк дренажного клапана таймера компрессора воздуха:

Больше дисплея типа дренажного клапана 5523 2523 КОМБИНИРОВАННОГО Джорк таймера компрессора воздуха электронного автоматического внутри под видео Йоутубе:

Примечания установки КОМБИНИРОВАННОГО типа контролируемого Таймер дренажного клапана:

Перед установкой продукта, убеждайтесь что он соотвествует ваши и прав для вашего применения!
1. распакуйте оборудование и визуально проверите повреждение доставки причиненное путем покидать наша фабрика.

2. Сбросьте давление система перед установкой или поддержанием ее!

3. Найдите соотвествующий конденсатный пункт стока на обжатой пневматической системе и соедините клапан. Соедините выход с разделителем масла/воды.

• Убеждайтесь что стрелка на теле клапана соответствует направлению тока конденсата.
• Не используйте вал клапана как рычаг!
• Собрание клапана/таймера/соединителя можно извлечь из клапана для более легкой установки клапана.

4. Сползите катушку на вал клапана и завинтите верхнюю гайку. Убеждайтесь что набивка как следует помещено для обеспечения (НЭМА4) оценки ИП65. Установите шайбу на штыре соединения катушки. Убеждайтесь что никакие твердые частицы между набивкой и катушкой. Если сток превиред, то пойдите к разделу 1,8.

5. Установите таймер на катушку как показано, и вы можете установить таймер вертикально или вверх и вниз.

6. Когда сток не соединен заранее: Извлеките защитный чехол из соединителя и соедините шнур питания к соединителю как показано. Закройте соединитель и завинтите гайку безопасно.

7. Установите шайбу на таймере и установите соединитель на таймере как показано и затяните винты (максимальный вращающий момент 1Нм). Убеждайтесь что оба набивки как следует усажены для обеспечения (НЭМА4) оценки ИП65.

8. После проверять снова что электропитание соответствует напряжение тока определило на катушке и падения внутри ряд определенный на задней части таймера, вы можете повернуть дальше силу.

9. Медленно раскройте шариковый клапан для восстановления нормального давления системы.

10. Отожмите кнопку теста для проверки функции клапана. Отрегулируйте время от времени застегивает для того чтобы одеть ваша система.

11. Сток готов!
