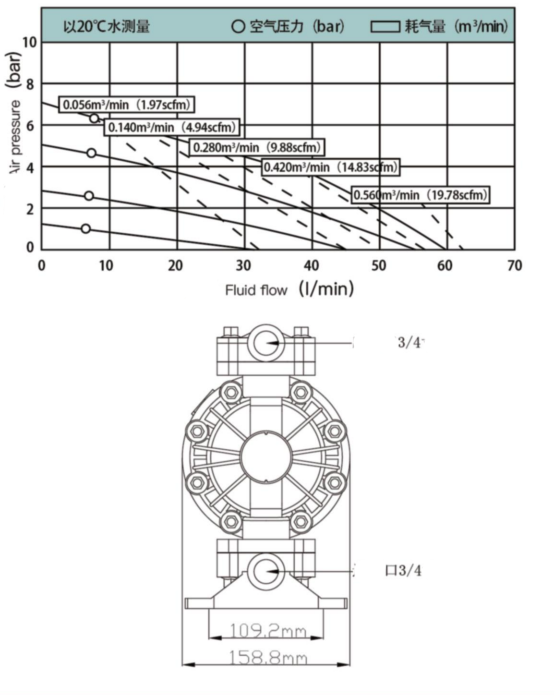

Размеры установки:

a) Во-первых, примите насос из системы трубопровода и стеките материалы в насосе. место b) насос в чистой рабочей Среде. c) извлекает трубу выхода воды (1) из насоса, и после этого принимает вне шарики (2), чашки o (3) и (47) и муфты с шаровым гнездом (4) от верхнего конца жидкостной крышки (5) в свою очередь. После этого, место насос вверх ногами и извлечь входящую трубу воды (11) для того чтобы принять вне чашки колцеобразного уплотнения (3) и (47), седла шарового клапана (4) и седла шарового клапана (2) от жидкостной крышки (5). d) отпустить болты вокруг 2 жидкостных крышек и извлечь жидкостную крышку (5). e) раскручивает винты диафрагмы (10) и извлекает шайбы диафрагмы (7), (8) и диафрагма (6) от обоих концов. Уплотнение губы (25) может быть заменено путем извлекать штангу диафрагмы (23). f) отпустить болт (39) во-первых, и после этого извлечь корпус клапана воздуха (38), дефлектор ветра (42), герметизируя набивку (40) и (41). g) принимает вне лист клапана (36) и плиту клапана (37) от рукава клапана воздуха (38).

h) Извлеките струбцину (29), примите вне крышку конца предела (31) от обоих концов рукава клапана воздуха (38), и замените чашку (30) по мере необходимости. I) после нажимать элемент клапана (35) из рукава клапана воздуха (38) вручную, губа пакуя (33) можно проверить. j) сперва отпускает 4 болта (16) который исправляют головка цилиндра, тогда извлекают головки цилиндра (14) и (18) на обоих концах, и извлекает крышку колцеобразного уплотнения (1ъ). k) извлекает герметизируя набивку (19) из паза снабжения жилищем мотора (15). l) выкидывает ведущую штанга (22) и штангу пуска (45) от снабжения жилищем мотора (15), и заменяет губу пакуя (20) на штанге пуска или колцеобразном уплотнении (44) на ведущей штанга. В виду того что шаги собрания и шаги разборки насоса диафрагмы несовместимы, пожалуйста обратите внимание следующие пункты во время процесса сборки: 1) все герметизируя элементы и их части контакта необходимо покрыть со смазывая маслом. 2) перед использованием, пожалуйста осторожно проверить все герметизируя элементы для повреждения, как поверхностное повреждение. Если оно поврежден, то замените его на новое одно. 3) направление губы типа губы пакуя (20) (, 25), (33) будет последовательно с направлением показанным в диаграмме. 4) болты на жидкостной крышке будут затягиваны раскосно для того чтобы достигнуть лучшего герметизируя влияния.

Диагностика 1. Некоторая жидкость discharged от порта вытыхания с воздушным потоком. Проверите диафрагму для повреждения. Проверите винты диафрагмы на разрыхленность 2. Проверите загерметизировано ли соединение всасывающей трубы хорошо. Проверите загерметизирована ли связь между всасывающая труба и впускной коллектор хорошо. Проверите колцеобразное уплотнение между впускным коллектором и жидкостной крышкой. Проверите ли винты диафрагмы свободны. Проверите ли подача воздуха стабилизирована когда выход насоса низок.

Проверите прегражены ли вход/выход. Проверите закрепленность воздуха соединителя соединения впускного коллектора. Шарик проверки не вставлен на месте клапана или шарик не исправлен правильно. 4. Когда никакое reciprocating движение, воздух discharged от порта вытыхания. Проверите кольцо уплотнения (33) на катышке (35). Проверите кольцо уплотнения (20) на рычаге пуска (45). Проверите кольцо уплотнения (25) на ведущем шатуне диафрагмы
