STV / A530 Электромагнитный клапан, пневматический клапан управления G3/8" Резьбовая труба 0,15 ~ 0,8 МПа Давление

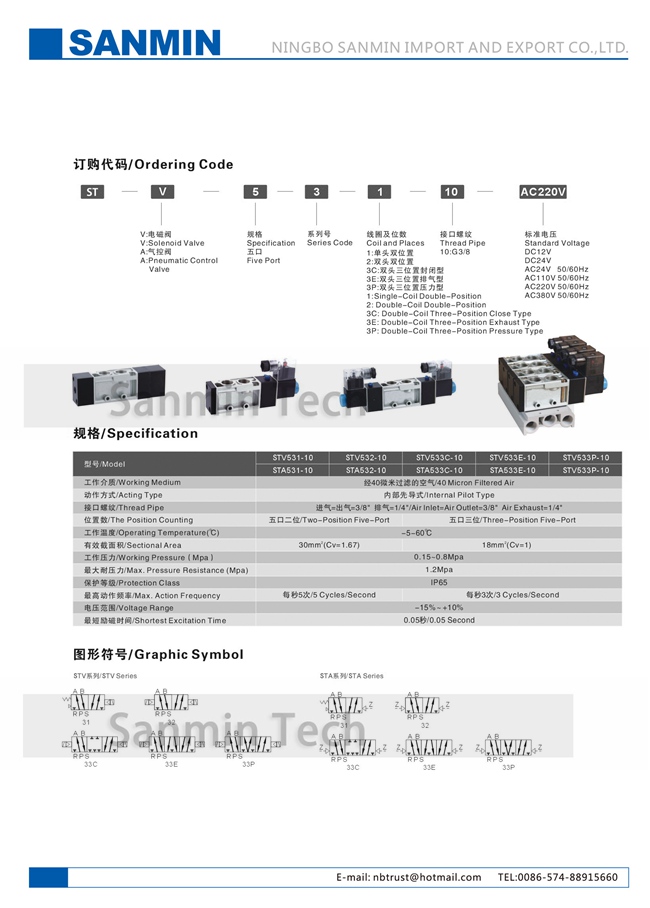

Код заказа
ST
V: Электромагнитный клапан
A: Пневматический клапан управления
Спецификация: Пять портов
Серия: 3
Катушка и места
1: Однокатушечный двухпозиционный
2: Двухкатушечный двухпозиционный
3C: Двухкатушечный трехпозиционный закрытого типа
3E: Двухкатушечный трехпозиционный выхлопной тип
3P: Двухкатушечный трехпозиционный тип давления
Резьбовая труба
10: G3/8"
Стандартное напряжение
DC12V
DC24V
AC24V 50/60 Гц
AC110V 50/60 Гц
AC220V 50/60 Гц
AC380V 50/60 Гц
Спецификация
| Модель | STV531-10 | STV532-10 | STV533C-10 | STV533E-10 | STV533P-10 |
| STA531-10 | STA532-10 | STA533C-10 | STA533E-10 | STA533P-10 | |
| Рабочая среда | Фильтрованный воздух 40 микрон | ||||
| Тип действия | Тип внутреннего пилота | ||||
| Резьбовая труба | Вход воздуха = Выход воздуха = 3/8 “ Выхлоп воздуха 1/4 “ | ||||
| Подсчет позиций | Двухпозиционный пятипортовый | Трехпозиционный пятипортовый | |||
| Рабочая температура (℃) | -5 ~ 60 ℃ | ||||
| Площадь сечения | 30 мм² (Cv=1,67) | 18 мм² (Cv=0,1) | |||
| Рабочее давление (МПа) | 0,15 ~ 0,8 МПа | ||||
|
Макс. сопротивление давлению (МПа) |
1,2 МПа | ||||
| Класс защиты | IP65 | ||||
| Макс. частота срабатывания | 5 циклов/секунду | 3 цикла/секунду | |||
| Диапазон напряжения | -15% ~ +10% | ||||
| Кратчайшее время возбуждения | 0,05 секунды | ||||
