Терминал PVC термистора точности NTC трубчатый Pre изолированный

Терминал изолированного кабеля PVC термистора точности NTC трубчатый Пре-изолированный

Датчик температуры NTC элемент обнаружения который кормит назад результаты к системе.

Оно также вызвано термистором или зондом. Свой принцип сопротивление уменьшает быстро когда повышения температуры. NTC (отрицательный коэффициент температуры) ссылается на явление термистора и материал с отрицательным коэффициентом температуры, и сопротивление уменьшает в геометрической прогрессии когда повышения температуры. Датчики температуры NTC широко использованы в индустриях домочадца, автомобильных, промышленных, медицинских и другого. Вообще говоря, датчики температуры использованы в большинств электрических и электронных продуктах которые требуют обратной связи температуры.

ОПИСАНИЕ

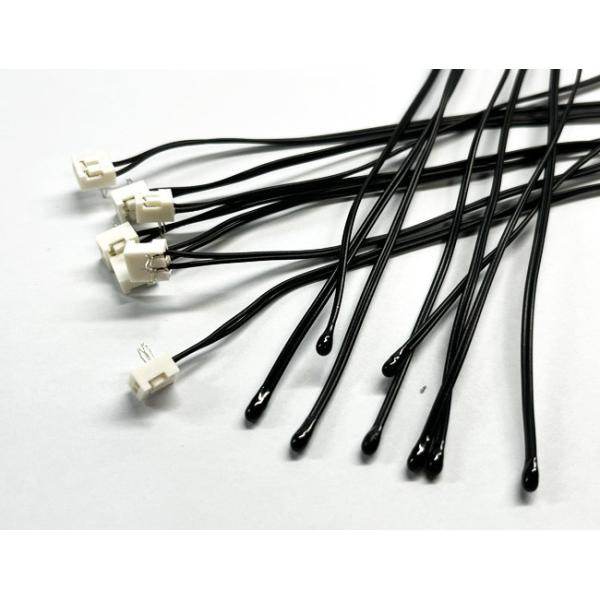

Эти датчики состоят из небольшого обломока NTC припаянного между, который сели на мель AWG #30, 105 °C устойчивым, PVC (UL2651). Прекращения припой окунули. Они отлакированы и изолированы с черным покрытием эпоксидной смолы.

ОСОБЕННОСТИ

• Высокая прочность прилипания между проводом PVC и помещая лаком

• Точный спуск к °C ± 0,3

• Высокая стабильность над длинной жизнью

• Небольшое тело maxΦ3×10 mm для легкой установки

ПРИМЕНЕНИЯ

• Измерение, воспринимать, и управление температуры

• На блоках батарей, heatsinks, трубопроводе, приложениях, etc.

МАРКИРОВКА

Черное отлакированное тело без дополнительной метки

УПАКОВКА

Термисторы упакованы в картонных коробках; самое небольшое пакуя количество 100 блоков.

УСТАНОВКА

Путем паять конец провода, или гофрировать соединитель. Тело можно ввести в трубку, освобождает в воздухе, склеенной ленте прикрепленной или. Не запланированный для жидких погруженных применений или постоянного контакта с водой. Не для производства керамических изделий в трудных применениях материала или сверх-прессформы.

ПОДДЕРЖКА DESIGN-IN

• Другое R/T изгибает доступное по запросу

• Длину руководства можно подгонять

• Соединители можно добавить к концу провода

Спецификация объясняет:

SJ MF 5A-5 -3470 -502 F

①② ③ ④ ⑤ ⑥

①Воспринимать CO., Ltd

②Термистор NTC

③Тип серия покрытия эпоксидной смолы 5A-5

④Пример значения b (b 25/50℃): 3470: B 25/50℃: 3470

⑤Значение стандартного сопротивления на 25℃ (R25℃):

Пример: 502: R25℃ 5KΩ, 103: R25℃ 10KΩ, 104: R25℃ 100KΩ

⑥Точность взаимозаменяемости R25℃:

F (±1%); G (±2%); H (±3%); J (±5%); K (±10%)

Спецификация:

□Точность взаимозаменяемости ℃ R25, точность ±1% ±2% ±3% ±5% значения b

Конструированное значение b среди 3000-4500K, и ℃ R25 среди 0.5KΩ-2000KΩ MF5A могут быть изготовленными на заказ.

Как приказать?

1. Применение термистора или датчика температуры NTC: ________

2. Ряд температуры деятельности: ___°c к ___°c

3. Размер и чертеж термистора

4. Значение r: ом ±________% _____K на _____°c,

5. Значение b: (_____°c/____°c) = ± _____%______K

6. Потребованное количество: ПК _______
