Генератор кислорода PSA медицинской ранга доставки особой чистоты быстрый

Описание

Генератор кислорода PSA: После того как сырцовый воздух надут компрессором воздуха, система pretreatment воздуха извлекает твердые примеси как масло и пыль и большинство газообразной воды, и входит в башню адсорбцией оборудованную с сеткой цеолита молекулярной (ZMS), где азот, углекислый газ и водяной пар выборочно адсорбированы адсорбентом, и пропусками кислорода через башню адсорбцией, и кислород выход как газ продукта.

Спецификации

структура

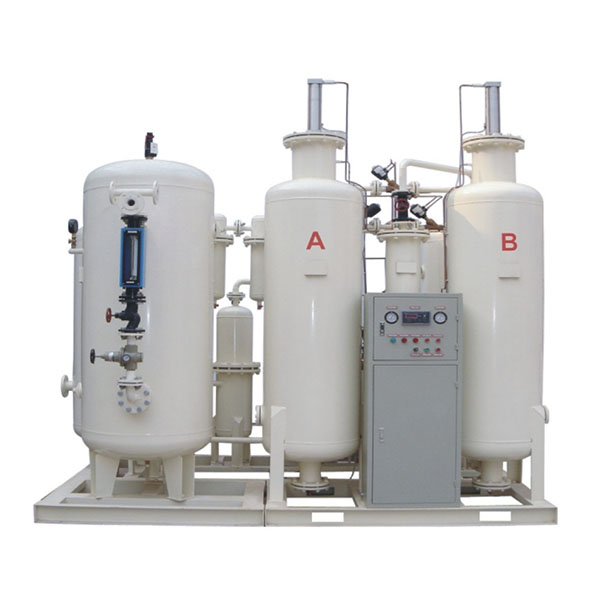

Производственное оборудование кислорода PSA главным образом составлено компрессора воздуха, холодного сушильщика, обсаливая прибора, системы адсорбцией, танка буфера кислорода и системы управления.

1. Компрессор воздуха: Компрессор воздуха обеспечивает сырцовый воздух для всей системы. Согласно продукции газа производственного оборудования кислорода адсорбцией качания давления, компрессор воздуха который соотвествует расчетные условия выбран для подачи воздуха.

2. Холодный сушильщик: После того как компрессор воздуха надувает воздух сырья, обжатый воздух высокой температуры и высокого давления входит в холодного сушильщика для удаления охлаждать, засыхания и примеси, и получен обжатый воздух низкой температуры и высокого давления.

3. Обсаливая прибор: Обсаливая прибор извлекает туман масла в обжатом воздухе на низкой температуре и высоком давлении предотвратить туман масла в воздухе от влияния жизни сетки цеолита молекулярной.

4. Система адсорбцией: Система адсорбцией состоит из 2 башен адсорбцией оборудованных с клапанами адсорбента и трубопровода молекулярной сетки цеолита. Обжатый воздух на низкой температуре и высоком давлении входит в от дна A. башни. Пропуская через адсорбентные слой, азот, углекислый газ, водяной пар, etc. в воздухе адсорбируйте. Кислород собран к верхней части башни адсорбцией через кровать адсорбцией как выход газа продукта. В то же время, башня b в условии регенерации. Когда башня адсорбцией для адсорбции около достигнуть сатурация адсорбцией, под регулировкой системы управления, низкая температура и высокий воздух давления входит в башню b для начала продукции адсорбцией и кислородом. Башни a и b друг принимают повороты для того чтобы достигнуть цели непрерывной продукции кислорода.

5. Танк буфера кислорода: газ продукта магазина (кислород), и сыграть роль в регулировать весь комплект оборудования.

6. Система управления: Входные сигналы инженера пре-написанная программа управления клапана в регулятор PLC, регулируют открытие и заключительный каждого пневматического клапана через клапан соленоида, и осуществляют адсорбцию и регенерацию системы адсорбцией в пределах определенного времени.
