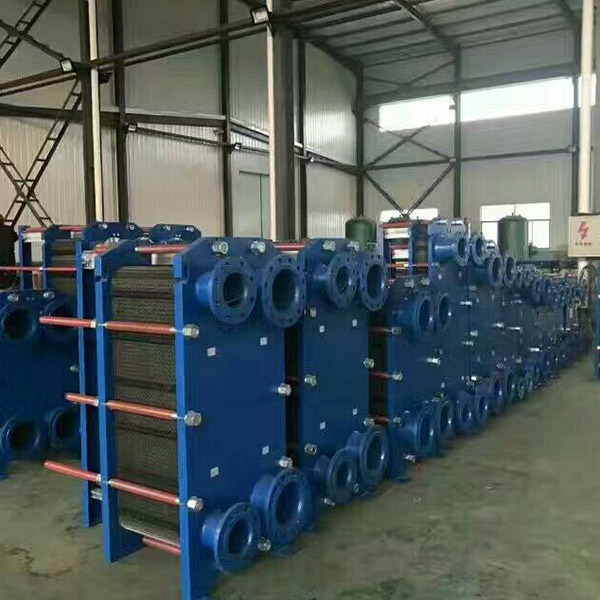

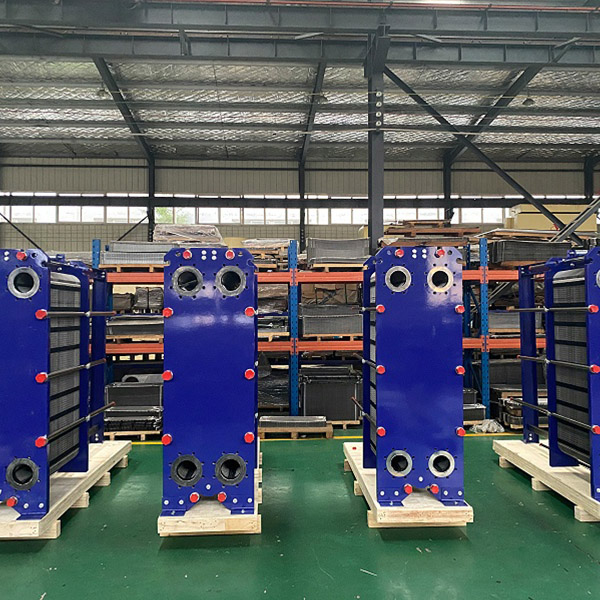

Промышленный теплообменник из нержавеющей стали
Описание
отклонение глубины гофрирования пластин и дна теплообменника пластин менее или равно ± 0,2 мм;максимальное отклонение расстояния между центром установки подвески пластинки и центром углового отверстия не более ±0.3 мм; плоскость поверхности основания пластины в любом направлении меньше или равна 3/1000 мм; срок службы уплотнения не менее 15 лет;сопротивление давлению соответствует требованиям конструкции, и скорость утечки равна нулю, когда среда - горячая вода при 200 °C; при 20 °C давление равняется 1,25 рабочему давлению.
Параметр
| Познакомьтесь с компрессором лошадиной мощи ((HP)) | Размер ((мм) | Рабочая температура | Рабочее давление | Поверхность теплообмена |
| 1 л. с. | 311*111*47 | < 200°C | < 3,0 МПа | 0.39м2 |
| 2 л. с. | 311*111*67 | < 200°C | < 3,0 МПа | 0.62м2 |
| 3 л. с. | 311*111*91 | < 200°C | < 3,0 МПа | 0.90м2 |
| 4 л.с. | 311*111*110 | < 200°C | < 3,0 МПа | 1.12м2 |
| 5 л.с. | 527*111*71 | < 200°C | < 3,0 МПа | 1.30м2 |
| 6 л. с. | 527*111*81 | < 200°C | < 3,0 МПа | 1.51м2 |
| 7 л. с. | 527*111*91 | < 200°C | < 3,0 МПа | 1.72м2 |
| 8 л. с. | 527*111*100 | < 200°C | < 3,0 МПа | 1.92м2 |
| 10 л.с. | 527*111*119 | < 200°C | < 3,0 МПа | 2.34м2 |
| 12 л. с. | 527*111*143 | < 200°C | < 3,0 МПа | 2.86м2 |
| 15 л. с. | 527*111*172 | < 200°C | < 3,0 МПа | 3.48м2 |
| 20 л.с. | 617 * 192 * 141 | < 200°C | < 3,0 МПа | 50,04 м2 |
| 25 л.с. | 617*192*169 | < 200°C | < 3,0 МПа | 6.18м2 |
| 30 л. с. | 617*192*203 | < 200°C | < 3,0 МПа | 7.51м2 |
Принцип
Пластинчатый теплообменник изготавливается из множества штампованных в определенные интервалы вогнутых листов, скрепленных прокладками и перекрытых рамкой и сжатым винтом.Четыре угловых отверстия пластин и уплотнений образуют распределительную трубу для жидкости и в то же время, холодные и горячие жидкости разумно разделены, так что они протекают по каналам потока с обеих сторон каждой пластины, и теплообмен осуществляется через пластины.
