10,1 сенсорная панель дюйма PCAP + TFT с оптически выпуском облигаций

Оптически скрепляя технология: Оптически скрепляя технология использует оптически собрание LCD TP клея и сенсорную панель совместно без воздуха. Она отличает традиционные слипчивые скрепляя продукты. Для традиционных слипчивых скрепляя продуктов, двойной, который встали на сторону прилипатель наклеен вокруг 4 краям, все еще воздушный зазор между сенсорной панелью и LCD. Для оптически скрепляя продуктов, клей вся поверхность LCD. Пыль и туман не могут пойти внутрь. И влияние дисплея будет большое.

Особенности оптически скрепляя продукта:

1.Since там никакой зазор между LCD и сенсорная панель после собрания, пыли и тумана не может пойти внутри модуля.

2.There будет низким взаимодействием LCD к сенсорной панели.

3.Vivid и ясное кристаллическое представление дисплея чем метод обычный скреплять.

4.Improved твердость, сопротивляемость при колебательном движении модуля TFT

Описание сенсорной панели: Емкостная сенсорная панель использовать работая течение индукции человеческого тела. Рабочий принцип запроектированной емкостной сенсорной панели: 2 слоя слоя ITO под поверхностью стекла. Этот слой ITO соответственно формирует электрическое поле x оси и Y-osи, которое может держать баланс путем пересекать поверхность класса. Как только пальцы причаливают стеклянной поверхности, пальцы и ось или Y-osь электрода x сформируют новое электрическое поле, которое может сделать местное изменение емкости. После этого регулятор определит положение основанное на изменениях емкости.

Преимущества Касани-Китая:

1. Мы имеем опыт 23 год в конструируя и изготовляя сенсорных панелях.

2. Мы имеем сильную научно-исследовательскую группу как для программного обеспечения, так и для оборудования и обеспечиваем раньше и обслуживание после-продажи.

3. Мы сотрудничаем с превосходными клиентом и поставщиками.

4. Мы имеем долгосрочное сотрудничество с превосходными поставщиками IC во всем мире.

5. Мы имеем хорошую гарантию на качество продукции и время выполнения.

6. Наши сенсорные панели больших размеров и сенсорные панели для автомобиля в ведущем положении в индустрии сенсорной панели.

Pin интерфейса LVDS определяет:

Гнездо CN1 (размер модуля): FI-X30HL (JAE)

Техническая характеристика изделия оптически скрепляя модуля касания

.

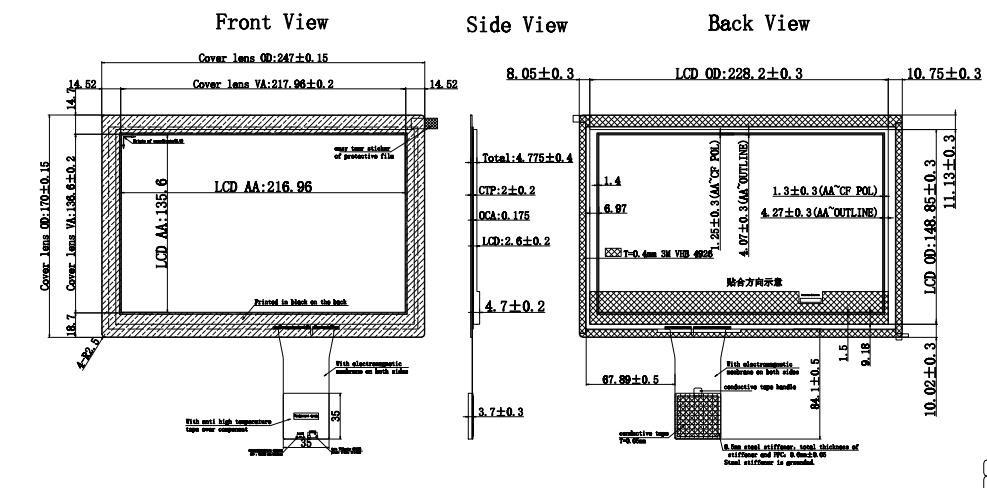

Чертежи модуля касания:
