21,5 панель ILITEK экрана касания пункта дюйма PCAP Multi/решение EETI IC

экран касания 21.5inch PCAP с регулятором касания USB с низким фильмом сопротивления ITO

Это 21,5" сенсорная панель GFF емкостная, которая использует фильм SP ITO для того чтобы сделать датчик касания, SP-ITO материал тонкого фильма который может проводить электричество и поступить как оптически прозрачный. Весьма важный электронно-оптический материал. Оно широко использован в сенсорной панели P-крышки, умном окне, EMI etc.

Сравненный с другими материалами, SP-ITO имеет хорошую электрическую проводимость, хорошую светлую передачу, превосходную гибкость, высокое стоить представление, хорошую стабильность, может не сделать сверх-узкий шатон, гибкий экран касания и никакой вопрос moiré.

Технические преимущества: Обеспечьте новые решения для гибкой изогнутой сенсорной панели, сенсорной панели с узким шатоном, и сверх-большой сенсорной панели.

Для гибких и крупноразмерных полей касания: оно может эффектно контролировать оптически дефекты и уменьшать разницу в участка, и с более высоким выходом и отростчатой стабильностью, более соответствующее для дизайна точности, и с лучшим завивая представлением (больше чем 100 000 пробами на изгиб). Серебряный процесс загрузки затира можно снять для низкого импеданса (патент приложил)

Основная спецификация емкостной сенсорной панели:

Преимущества экрана касания SP-ITO

отростчатое упрощение 1.Realize: Новая материальная обработка заявки может сразу упростить больше

половины традиционного процесса, и тариф выхода значительно улучшает.

2. Цена вниз:

a. Применение новых материалов может исключить все серебряные процессы производства затира и уменьшить цену производства продуктов.

b. Применение новых материалов может уменьшить вклад продукции

персонал больше половины сравненная с традиционным производственным процессом.

Параметр SP-ITO материальный

Тест надежности датчика SP-ITO FF

Путь установки сенсорной панели

Примечание 1: Для того чтобы делать работу сенсорной панели нормально, пожалуйста убеждайтесь что прибор хозяина заземлен.

Примечание 2: Все экологические характеристики перечисленные выше должны быть чем 1 атмосферное давление.

Примечание 3: Сенсорную панель необходимо собрать с панелью LCD VHB или другие материалы, контрольная панель должны быть зафиксированы на шатоне LCM или других механических частях системы и после этого заземлены; В тесте ESD, сенсорная панель должна работать нормально и должно быть никакое повреждение к возникновению, когда никакие разрядки статического электричества. Однако, незаконные изменения как мелькать дисплея приемлемы когда разрядки статического электричества.

Note4: Сенсорная панель может быть повреждена функционально или работа неустойчиво если панель нет быть заземленным хотя ваша система зарыть.

Note5: Для того чтобы делать работу сенсорной панели нормально, переходник электропитания или силы должен соответствовать IEC 62684.

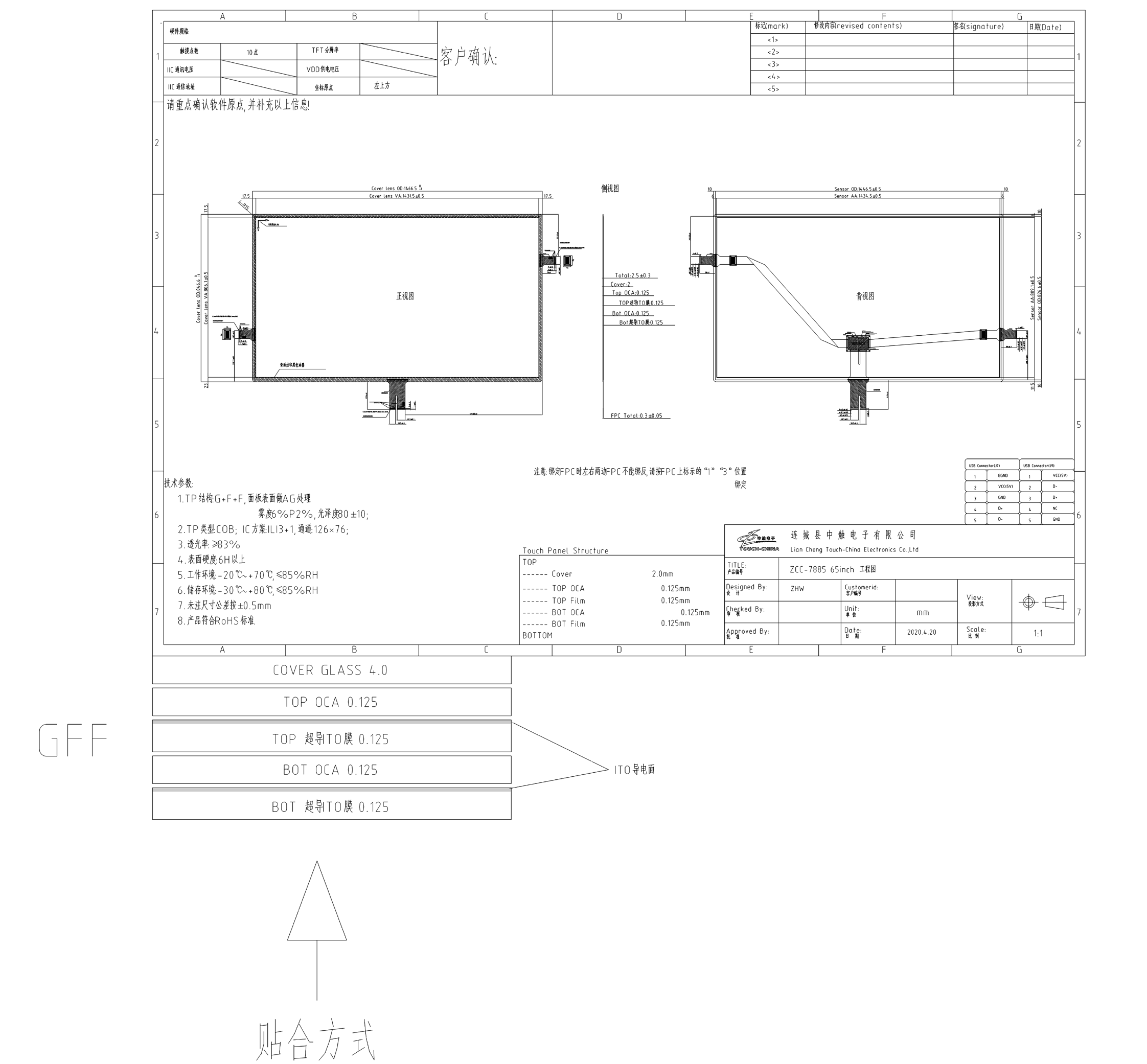

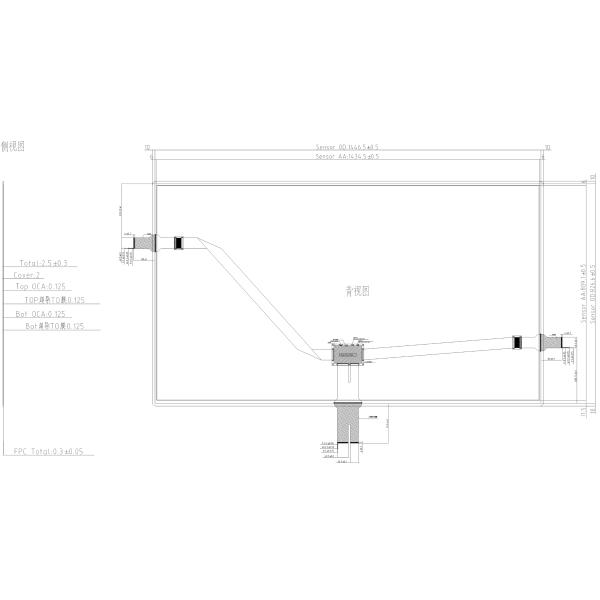

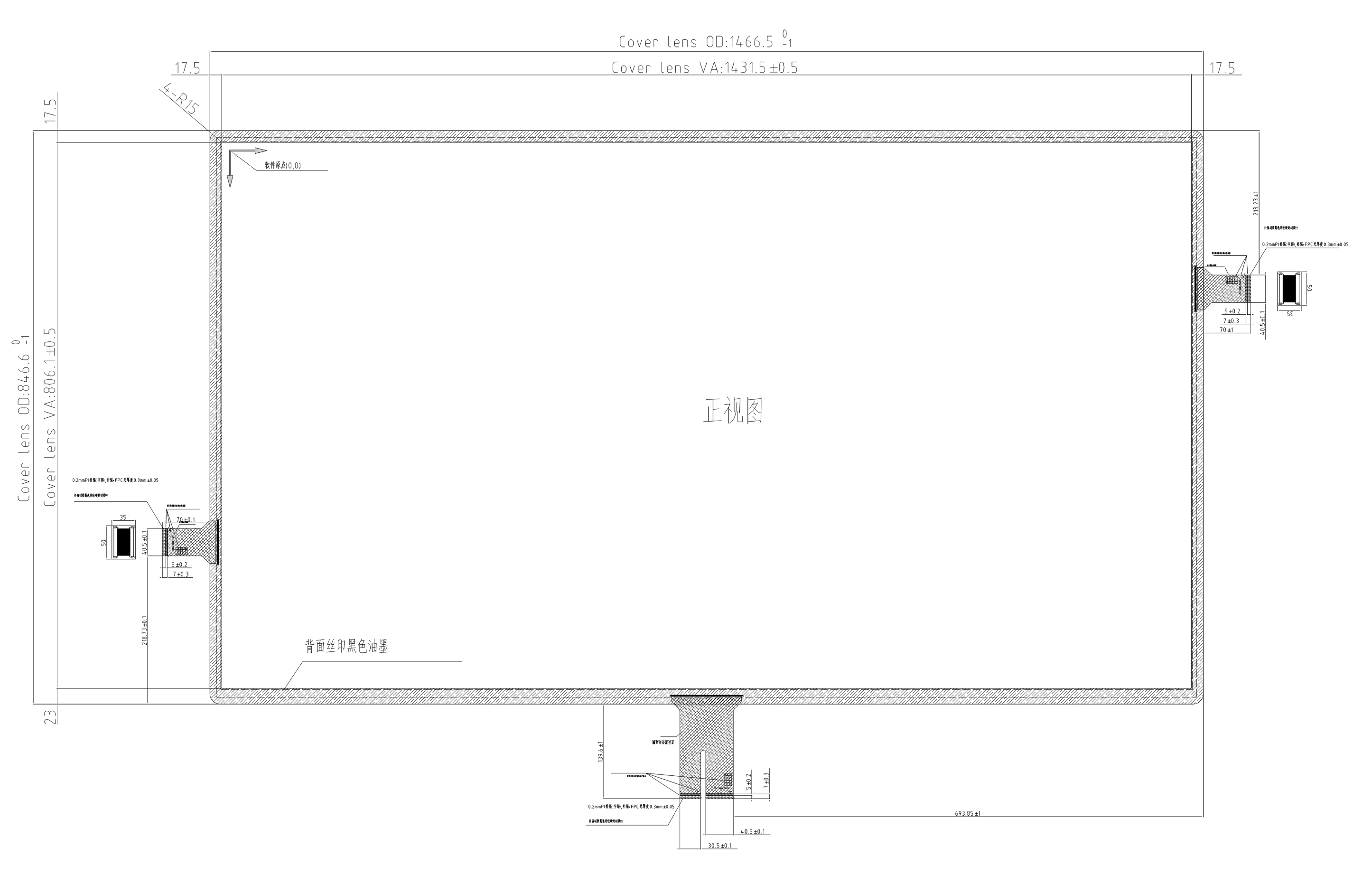

Чертеж PCAP:

Емкостная сенсорная панель:

Емкостная сенсорная панель использовать работая течение индукции человеческого тела. Рабочий принцип запроектированной емкостной сенсорной панели: 2 слоя слоя ITO под поверхностью стекла. Этот слой ITO соответственно формирует электрическое поле x оси и Y-osи, которое может держать баланс путем пересекать поверхность класса. Как только пальцы причаливают стеклянной поверхности, пальцы и ось или Y-osь электрода x сформируют новое электрическое поле, которое может сделать местное изменение емкости. После этого регулятор определит положение основанное на изменениях емкости.
