Спецификации
Номер модели :
PST35H226-4P15
Место происхождения :
КИТАЙ
Количество минимального заказа :
10pcs
Условия оплаты :
T/T, западное соединение, L/C, MoneyGram
Способность поставки :
250000пкс в месяц
Срок поставки :
дни 10-15воркинг
Упаковывая детали :
см 39*24*23
Имя :
Nema14 35mm мотор 2 участков гибридный stepper
Цвет :
Чернота и мычка
Удержание вращающего момента :
0.07N.m
Родственное течение :
1.5A/Phase
Вес :
0.15КГ
Длина :
26мм

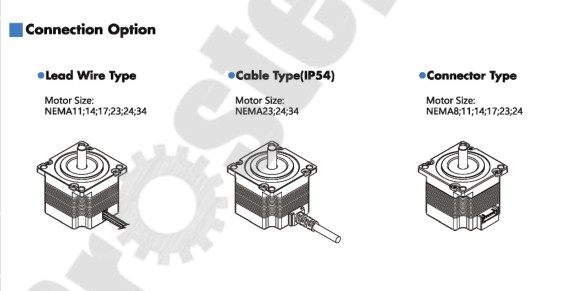

Соединение :
Соединитель p (расклассифицированное течение более менее чем 3Amp)
Применение :
Машина автомобиля
Описание

2 - мотор Bi PST35H226-4P15 участка Nema14 1.5A 0.07N.M приполюсный гибридный stepper





1. Элементарные сведения



CO. Ltd Changzhou Prostepper изготовитель и экспортер различного stepper моторов с многолетним опытом 20.



Что stepper мотор?



Stepper мотор мотор контроля которое предусматривает точные положение и управление скоростью.



Особенности мотора prosteppers шагая

Точное управление положения

Передние/обратные вращение, перерыв и владение

Более длинная жизнь

Stepper мотор механическая структура, которой не нужно быть коммутированным щеткой и датчиком Hall, таким образом уменьшающ вероятность отказа и увеличивающ жизнь мотора. Жизнь шагая мотора обычно определяемая к жизнь подшипника.


Сертификат: CE/ROHS/ISO9001
Проверка качества: внутренний контроль



Участок 1.5A 0.07N.M Stepper мотора 2 Bi Nema 14 приполюсный гибридный







2. Общие спецификации



Спецификация Характеристики мотора
Класс изоляции Класс B130°C
Точность угла шага ±0.09°
Выдержите напряжение тока AC500V (одна минута)
Сопротивление изоляции 100MQ МИНИМАЛЬН 500VDC
Повышение температуры 80*C МАКС
Радиальная игра 0.025mm максимальное (Load450g)
Осевая игра 0.075mm максимальное (Load950g)
  Температура -10~+50°C (не конденсировать)
Оперативная среда Влажность 85%RH МАКСИМАЛЬНОЕ (не конденсирующ)
Средство Отсутствие коррозионный газ или пыль. Не сразу в контакте с водой, маслом, etc.
Окружающая среда хранения Температура 0~+50°C (не конденсируя
Влажность 85%RH МАКСИМАЛЬНОЕ (не конденсирующ)
Жизнь 5000 часов МИНИМАЛЬНЫХ.





Радиальная нагрузка Load&Axial

Размер мотора Диаметр вала (mm) Радиальная нагрузка (n) Аксиальная нагрузка (n)
Расстояние от поверхности установки (mm)
5 10 15 20 25 30 35
NEMA8 4 15 12     —     3
NEMA 11 5 50 35 25   —     5
NEMA 14 5 50 35 25 20 — — — 10
NEMA 17 5 50 35 25 20 — —   15
NEMA 23 8 270 180 130 100 90   — 20
NEMA 24 8 200 135 100 82 58 — — 30
NEMA 34 14 620 550 480 390 340 290 260 60

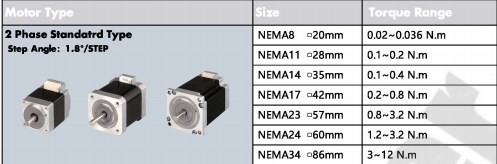

35mm тип NEMA14 двухполярное 1.8゜ 2 участков стандартный



Режим никакой PST35H226-4P10

PST35H226-4P15


Удержание вращающего момента 0.07N.m 0.07N.m
Родственное течение 1A/Phase 1.5A/Phase
Сопротивление 3.1Ω /Phase 1.4Ω /Phase
Индуктивность 2.2MH/Phase 0.9MH/Phase
Инерция 12 g.cm2 12 g.cm2
Вес 0.15kgs 0.15kgs
Длина 26mm 26mm
Соединение P P



Режим никакой PST35H236-4P10

PST35H236-4P15



PST35H253-4P15


Удержание вращающего момента 0.18N.m 0.18N.m 0.31N.m
Родственное течение 1A/Phase 1.5A/Phase 1.5A/Phase
Сопротивление 4.6Ω /Phase 2.1Ω /Phase 3.25Ω /Phase
Индуктивность 5MH/Phase 2.1MH/Phase 4.1MH/Phase
Инерция 20g.cm2 20g.cm2 35g.cm2
Вес 0.21kgs 0.21kgs 0.24kgs
Длина 36.5mm 36.5mm 53mm
Соединение P P P



























Характеристики скорости/вращающего момента (значение ссылки)

Участок 1.5A 0.07N.M Stepper мотора 2 Bi Nema 14 приполюсный гибридный







Участок 1.5A 0.07N.M Stepper мотора 2 Bi Nema 14 приполюсный гибридный

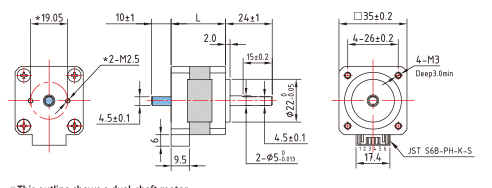

Этот план показывает мотор двойн-вала. Мотор одно-вала не имеет голубой вал части и * demensions отверстия метки.





 Участок 1.5A 0.07N.M Stepper мотора 2 Bi Nema 14 приполюсный гибридный

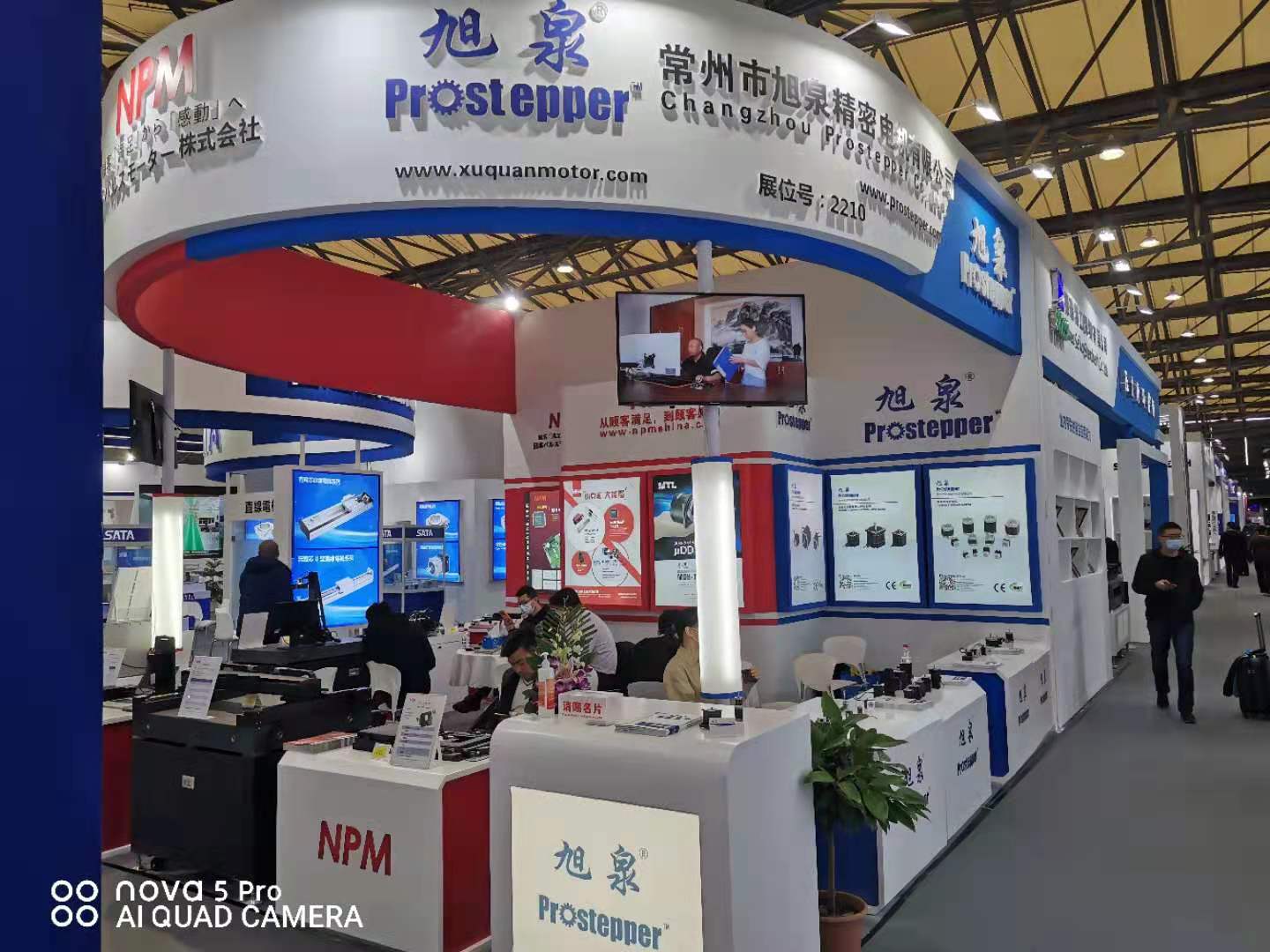

3. Выставки для мотора Prostepper



Участок 1.5A 0.07N.M Stepper мотора 2 Bi Nema 14 приполюсный гибридный
