Гидравлическая машина ролика плиты Cnc гибочной машины плиты 4 кренов электрическая
Гидравлическая машина ролика плиты Cnc гибочной машины плиты 4 кренов электрическая
Спецификации
Номер модели :
W12-12x4000
Место происхождения :
Китай
Количество минимального заказа :
1set
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
20-30 наборы в месяц
Срок поставки :
45-60 дни
Упаковывая детали :
Нагой в контейнере, доставке моря
имя :
машина завальцовки плиты CNC 4-rolls гидравлическая
Тип машины :
машина завальцовки 4-rolls, W12-12x4000
Условие :
новый
Применение :
Тонкий и широкий металлический лист, SS покрывает гнуть, завальцовка стальной пластины углерода, дел
Материал/металл обрабатывали :
Сталь углерода, SS, легированная сталь
Сырье :
Завальцовка листа/плиты, стальная плита металла /Profile
Автоматизация :
Автоматический, руководство
Systme контроля :
Управление PLC Omron или Сименс, дисплей касания
Метод контроля :
CNC полноавтоматический, ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ
Свертывая функция :
с Пре-гнуть/свертывая, несимметричная завальцовка
Толщина Максимальн Центральн гнуть :
стальная пластина углерода 12mm, плита 10mm SS
Максимальная Пре-гнуть толщина :
стальная пластина углерода 10mm, плита 8mm SS
длина завальцовки :
0-4000mm
Гидравлическая система :
Группа клапанов Yuken
Строки резервного ролика :
Гидравлический подъем/вниз
Главный мотор :
15kw
Вес :
13600kg
Размеры :
7600x1760x2100mm
Напряжение тока :
220V/380V/415V/440V/ Подгонянное 50HZ/60ZH,
Цвет :
Зеленый OEM, подгонял
Обеспеченное послепродажное обслуживание :
Инженеры доступные обслуживать машинное оборудование за морем, видео- служба технической поддержки,
Гарантия :
1 год
Описание

машина завальцовки металлического листа гибочной машины плиты машины завальцовки плиты CNC 4-rollers гидравлическая





Основная характеристика:

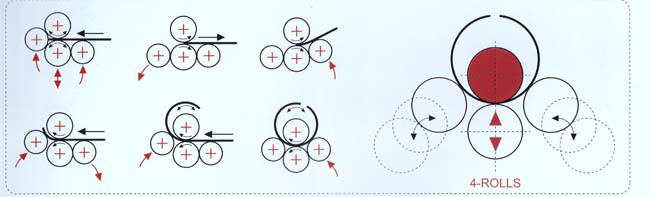

Гибочная машина плиты 4-ролика CNC имеет функцию пре-гнуть конец листа. Машина имеет 4 крена работы. Крены работы один из самых важных компонентов гибочной машины плиты 4 роликов. Качество и представление крена работы сразу повлиять на срок службы и свертывая точность машины завальцовки плиты 4 роликов.





Материал: легированная сталь 42CrMo, гася и закаляя обработку делает достигаемость HB241-260 прочности крена работы, всесторонние механические свойства, высокопрочное, сильное сопротивление носки, соответствующее для работы высоко-нагрузки, длинного срока службы. Поднимаясь смещение проконтролировано датчиками и PLC, автоматически выровнянный, и показанный на экране.

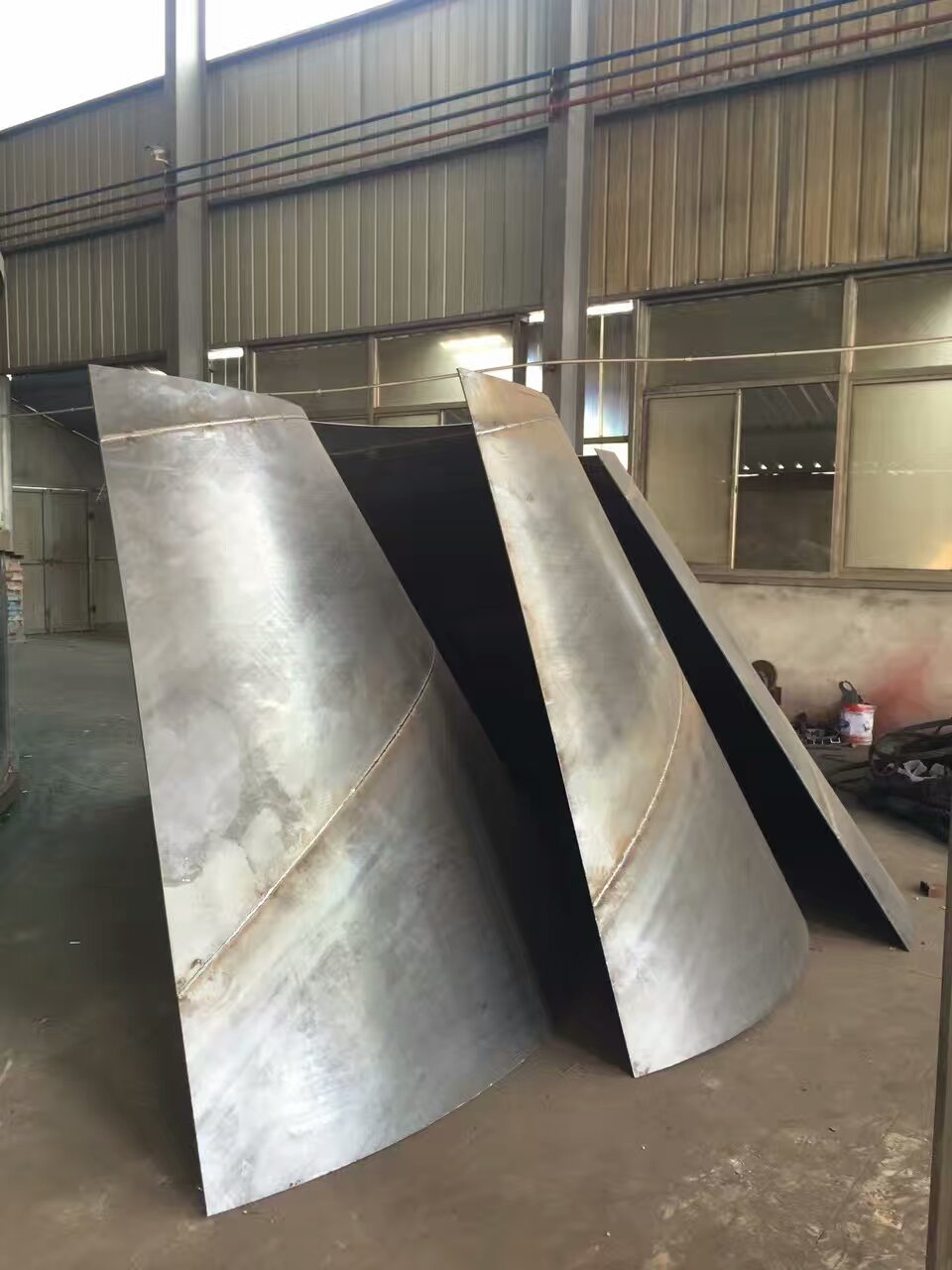

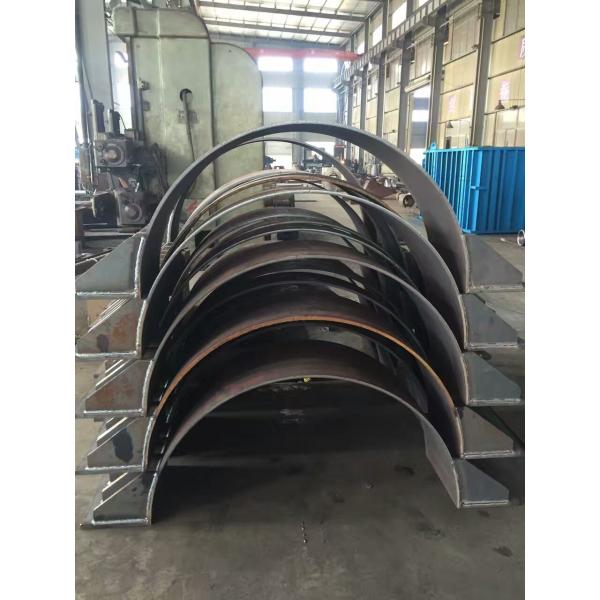

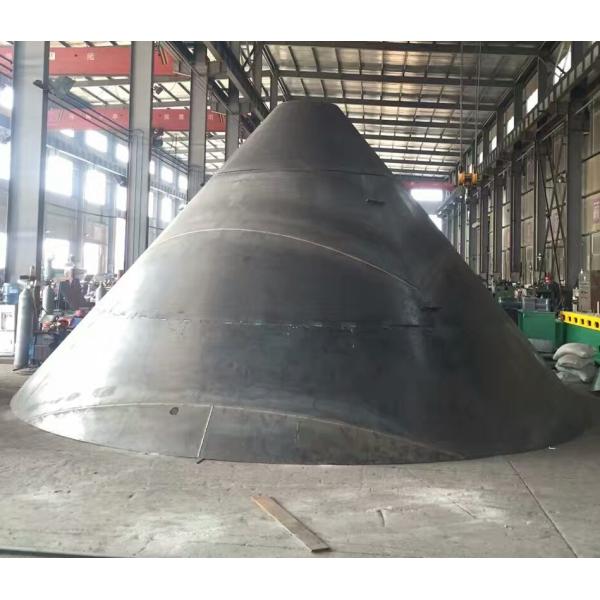

машины завальцовки плиты 4-roller с весами челюсти 12x4000mm, 20x2000mm, и 60x3000mm широко приветствованы клиентами. С высоким техническим уровнем, полными функциями, высокой точностью, и удобной деятельностью, гибочная машина плиты 4 кренов идеальная модель для круга завальцовки, дуги, конуса, и в форме особенн workpieces.





Основные особенности,





Очень прочные сферически подшипники ролика использованы на каждом ролике 4 гибочных машин плиты крена.
Дизайн регулируемого подшипника центра внутренний позволяет ему выдержать отклонение и наклон штанги ролика. Складная деятельность предотвращает обратную силу от повреждать ролик плиты 4 кренов когда она исправляет внешняя сила.



Система управления ролика плиты 4 кренов принимает регулятор PLC programmable. Система имеет установки параметра, редактирование данных, хорошие сигналы тревоги, память выключения, взаимодействие человека и машны, статус дисплея, вычисление реального времени, память файла, режим отладки, ручной режим, режим контроля программы, редактирование файла, самодиагностирование недостатка, умное суждение работая ошибок, и другие функции защиты.



Гидравлическая система дизайна гибочной машины плиты 4 кренов обеспечивает чистоту системы с фильтрами для масла всасывания и возвращений масла. Также оборудованный с централизованным дозаправляя прибором.



Наклоняя рамка оборудована с наклоняя цилиндром, наклоняя голова может быть наклонена и чистосердечна. Поворачивать и переустановить поворачивая нося тела оборудованы с блокируя прибором. Движение можно возобновить после того как нося тело переустановлено, которое играет роль в предохранении от безопасности.



Ролик плиты 4 кренов принимает объединенное основание, которое сильно в ригидности. Рамка и основание сварены и обработаны с обжигая старея обработкой которая исключает внутренний стресс и улучшить точность гибочной машины. Вся структура гибочной машины плиты 4 кренов составлена строительных блоков, которая красива в форме и более удобна для обслуживания.





 Основная структура машины:

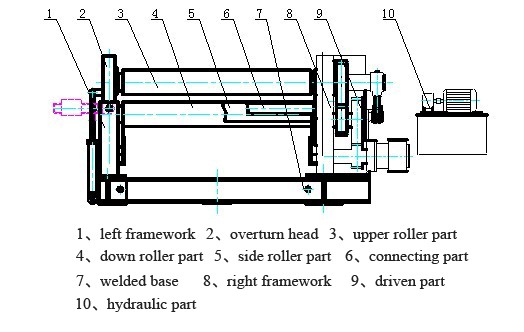

Машина гибочная машина плиты 4 роликов, своя структура показанная как чертеж 1,

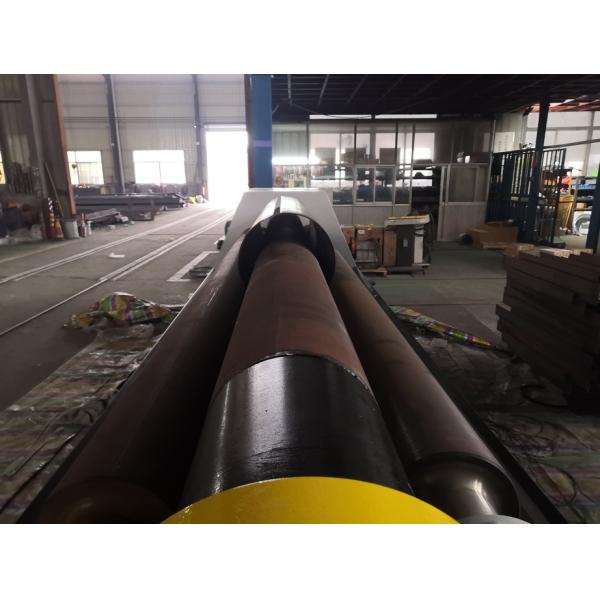

верхний ролик как инициативный ролик, вниз с ролика и бортовых роликов как управляемые ролики;



исправлен верхний ролик, вниз ролик делает вверх и вниз движения;



верхний ролик механическая инициатива, пока вниз ролик и бортовые ролики управляются трением от плиты и роликов.

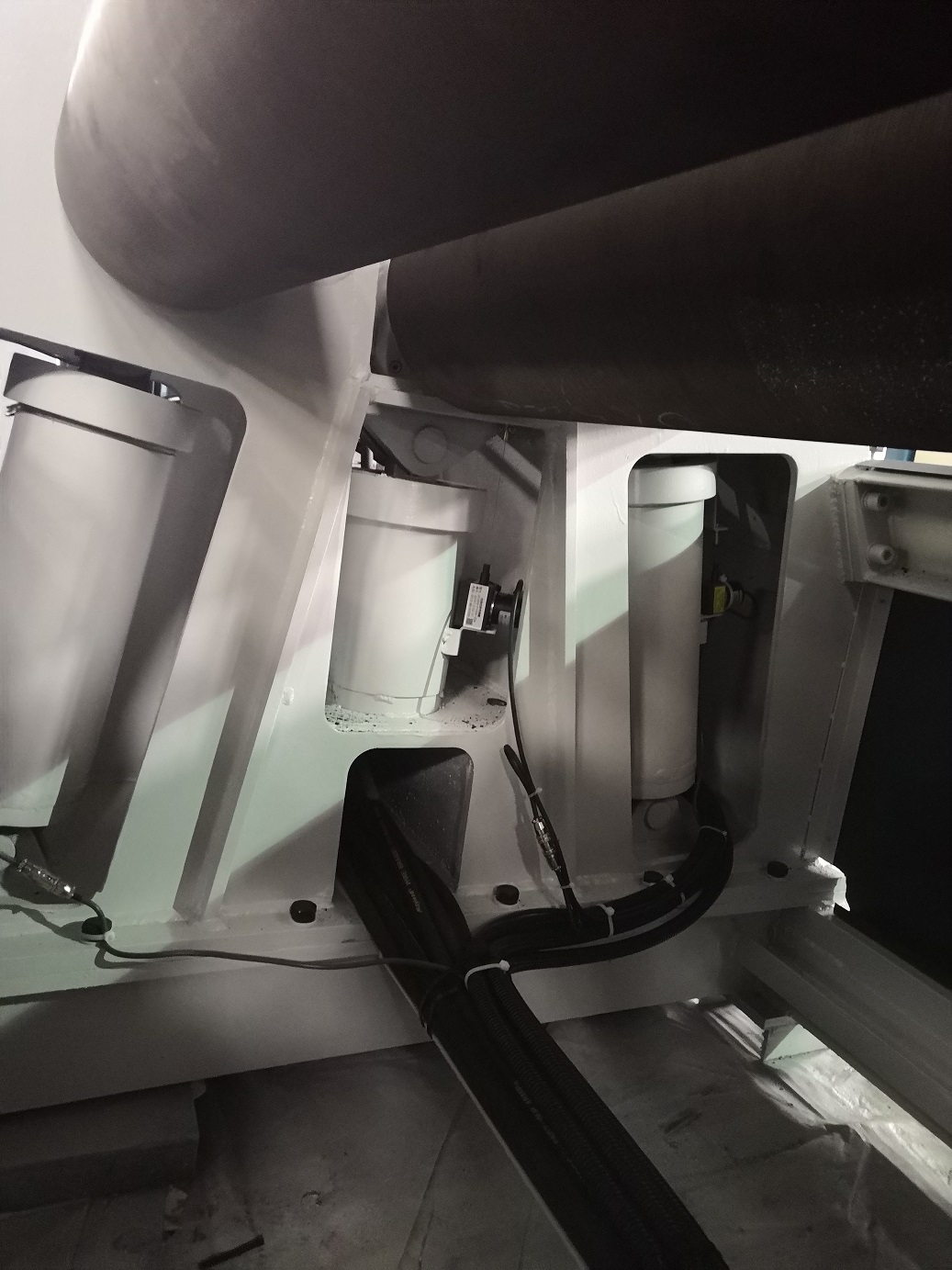

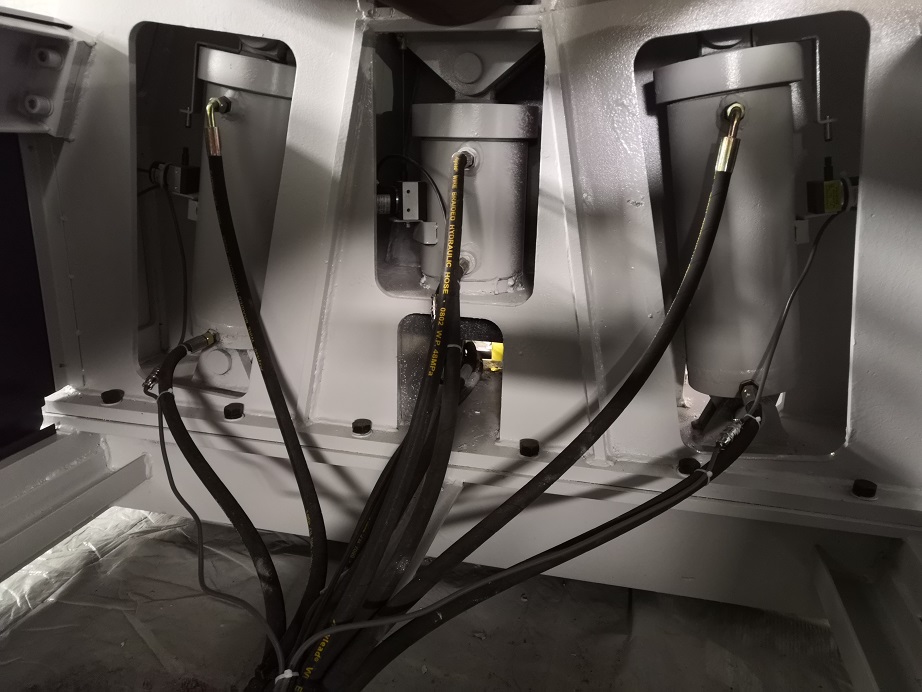

Вниз с ролика и 2 бортовых роликов управляйте гидравлическим масляным баком для того чтобы сделать поднимаясь движение.



Переворот и возврат ventro-подшипника верхнего ролика также управляются гидравлическим масляным баком. Подшипник и масляный бак роликов установлены на левую сторону и правильную сторону рамки машины.

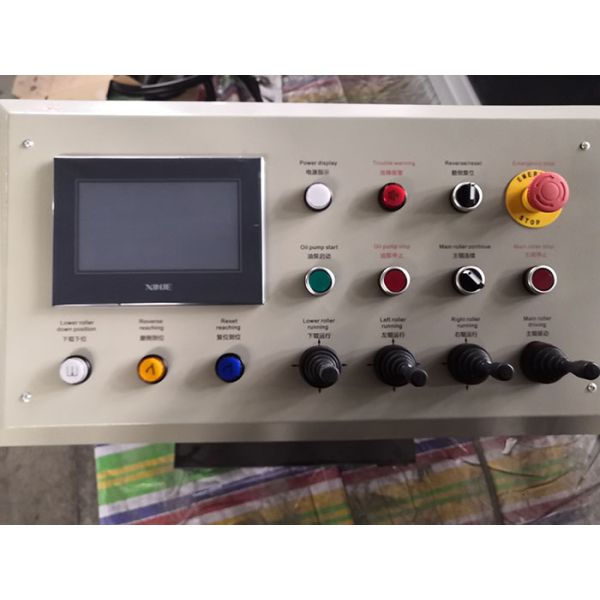

Левые и правые рамки машины основные части всей машины, которая полностью стальной сварена, установленный на сваренное основание, и вся деятельность закончена на консоли.






Гидравлическая машина ролика плиты Cnc гибочной машины плиты 4 кренов электрическая



Конфигурация гидравлической машины завальцовки плиты,

Основные электронные элементы: Schneider Франция;

Axletree: подшипник Германия Двух-строки само-выравнивая

Главный мотор: Сименс электрическая Германия

Programmable PLC регулятора логики: Продукты OMRON от Японии

Гидравлическая система: Bosch – Rexroth Германия, или YUKEN Тайвань

Насос Oill: Солнечный от США;

Ролик работы: Материал ролика работы с легированной сталью 42CrMo.

Система индикации цифров: Перепад экрана касания

Датчик: OMRON, Япония

Система автоматической смазки: Китайско-японское соединение, которое имеет сигнал тревоги блока





Главные технические данные,



×




Тип

Толщина

(mm)

 Пре-гнуть толщина (mm)

Длина

Ролики (mm)

Плита



прочность выхода

(Mpa)

 Dia. верхнего крена (mm)

Dia. более низких кренов

(mm)

 Dia. бортовых кренов (mm) Сила мотора (KW)
W12-4×2000 4 3,5 2050 245 160 140 120 3
W12-6×2000 6 5 2050 245 190 170 150 4
W12-8×2000 8 6,5 2050 245 210 190 170 5,5
W12-10×2000 10 8 2050 245 230 210 190 7,5
W12-12×2000 12 10 2050 245 270 250 210 11
W12-16×2000 16 13 2050 245 300 270 220 11
W12-20×2000 20 16 2050 245 330 300 240 11
W12-25×2000 25 20 2050 245 360 330 250 15
W12-30×2000 30 25 2050 245 390 360 300 18,5
W12-35×2000 35 28 2050 245 430 390 330 22
W12-40×2000 40 32 2050 245 460 420 360 30
W12-45×2000 45 36 2050 245 510 460 390 37
W12-50×2000 50 40 2050 245 550 510 420 45
W12-4×2000 4 3,5 2550 245 190 170 150 4
W12-6×2500 6 5 2550 245 210 190 170 5,5
W12-8×2500 8 6,5 2550 245 230 210 190 7,5
W12-10×2500 10 8 2550 245 270 250 210 11
W12-12×2500 12 10 2550 245 300 270 220 11
W12-16×2500 16 13 2550 245 330 300 240 11
W12-20×2500 20 16 2550 245 360 330 250 15
W12-25×2500 25 20 2550 245 390 360 300 18,5
W12-30×2500 30 25 2550 245 430 390 330 22
W12-35×2500 35 28 2550 245 460 420 360 30
W12-40×2500 40 32 2550 245 510 460 390 37
W12-45×2500 45 36 2550 245 550 510 420 45
W12-4×3000 4 3,5 3100 245 210 190 170 5,5
W12-6×3000 6 5 3100 245 230 210 190 7,5
W12-8×3000 8 6,5 3100 245 270 250 210 11
W12-10×3000 10 8 3100 245 300 270 220 11
W12-12×3000 12 10 3100 245 330 300 240 11
W12-16×3000 16 13 3100 245 360 330 250 15
W12-20×3000 20 16 3100 245 390 360 300 18,5
W12-25×3000 25 20 3100 245 430 390 330 22
W12-30×3000 30 25 3100 245 460 420 360 30
W12-35×3000 35 28 3100 245 510 460 390 37
W12-40×3000 40 32 3100 245 550 510 420 45
W12-50×3000 50 40 3100 245 610 560 480 55
W12-60×3000 60 48 3100
