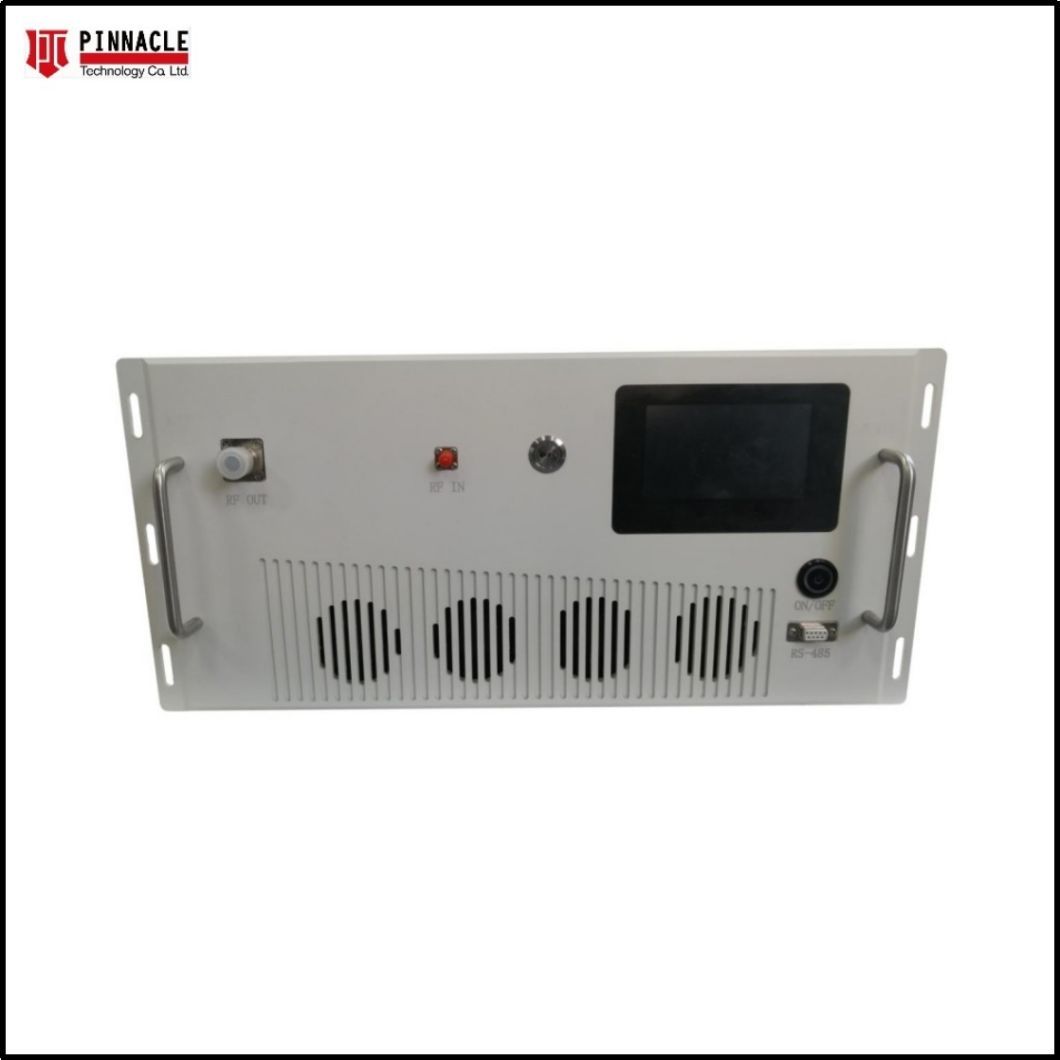

Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Спецификации
Номер модели :
HPA200W
Место происхождения :
Шэньчжэнь, Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T, Western Union
Возможность поставки :
500000
Время доставки :
10-20 дней
Подробная информация об упаковке :
Картон
Модель No. :
PTC-HPA200W
Частоты :
5.6-6 ГГц
Выходная мощность :
200 Вт
Размер :
620 x 480 x 53 мм
Класс :
AB линейный
Размер шкафа :
19'Стандартная стойка и 6U высота
Описание

19 "Стандартное стойкое устройство 5.6g-6g Модуль усилителя мощности высокой мощности 200 Вт



Описание продукта

PTC-HPA200W - это усилитель высокой мощности твердого состояния, мы настроили все усилители по запросу каждого клиента, эта модель с ультраширокой полосой пропускания и высокой мощностью выхода для выбора.Эта модель разработана с19' Стандартная стойка и 6U высота.



Параметры продукта

Электрические характеристики:50, 25°C

Параметр   Спецификация   Примечания
Диапазон операционной частоты   5700-5800 МГц
Выход мощности @ насыщение   300 Тип ватт   CW
Выход мощности @ P1dB   200 Вт/мин
Увеличение мощности     54 дБ в минуту   Pin=0dBm при нормальной работе
Сила увеличивается   1.5-2dB p-p Макс   Постоянная входная мощность
Характеристики пульса Ширина   Обязанность   РРФ
100 нС

Убытки от ввода     -10 дБ максимум   Относительно 50 Омм
2-тонная интермодуляция (IMD)     -30 дБc   44 дБм/тон, = 1 МГц
Число шума     < 20 дБ
Гармоники   <-25dBc Тип   При номинальной выходной мощности
Ложное   -60 дБс максимум   Негармонические
Рабочее напряжение   100V-Кондиционер
Потребление энергии   Максимальная мощность 1500 Вт   В номинальном Pout
Защита входной мощности   +20dBm Макс   < 10 сек без повреждения
Защита от нагрузки VSWR     5: 1 Макс   < 1 минута при номинальной мощности

ЭКОЛОГИЧЕСКИЕ характеристики
Параметр   Спецификация   Примечания
Операционная температура окружающей среды     - 20до +55°C
Температура хранения   -40 до +85 °C
Относительная влажность     от 5 до 95%   Неконденсирующие

Механические спецификации
Параметр   Спецификация   Примечания
Размеры W x H x D   620×480×530 мм   5U - без ручек
Вес     25 кг
РЧ-коннекторы в / из   Тип N Женщина   Передняя или задняя панель
Электричество переменного тока / интерфейс IEC 60320-C14 / 9-Pin D-Sub Или эквивалент
Охлаждение   Встроенное охлаждение вентилятора   Переменная скорость
ОбязательноЦифровой монитор и управление: Ethernet RJ-45 TCP/IP, RS422/485, USB Необязательно
FWD, REV, VSWR, GAIN, ALC, V & I, TEMP Опциональный интерфейс GPIB   Удаленное приложение Bluetooth



Преимущества продукта

Линейная конструкция GaN класса A/AB
Система, установленная на стойке
Мгновенная широкая полоса пропускания
Подходит для широкополосных приложений EMI/RFI, Lab, Comm и EW
Подходит для импульса и всех стандартов модуляции одного канала
Встроенные защитные схемы
Высокая надежность и надежность для мобильных приложений
Система управления поддерживает Ethernet Программное управление дистанционно


Подробные фотографии

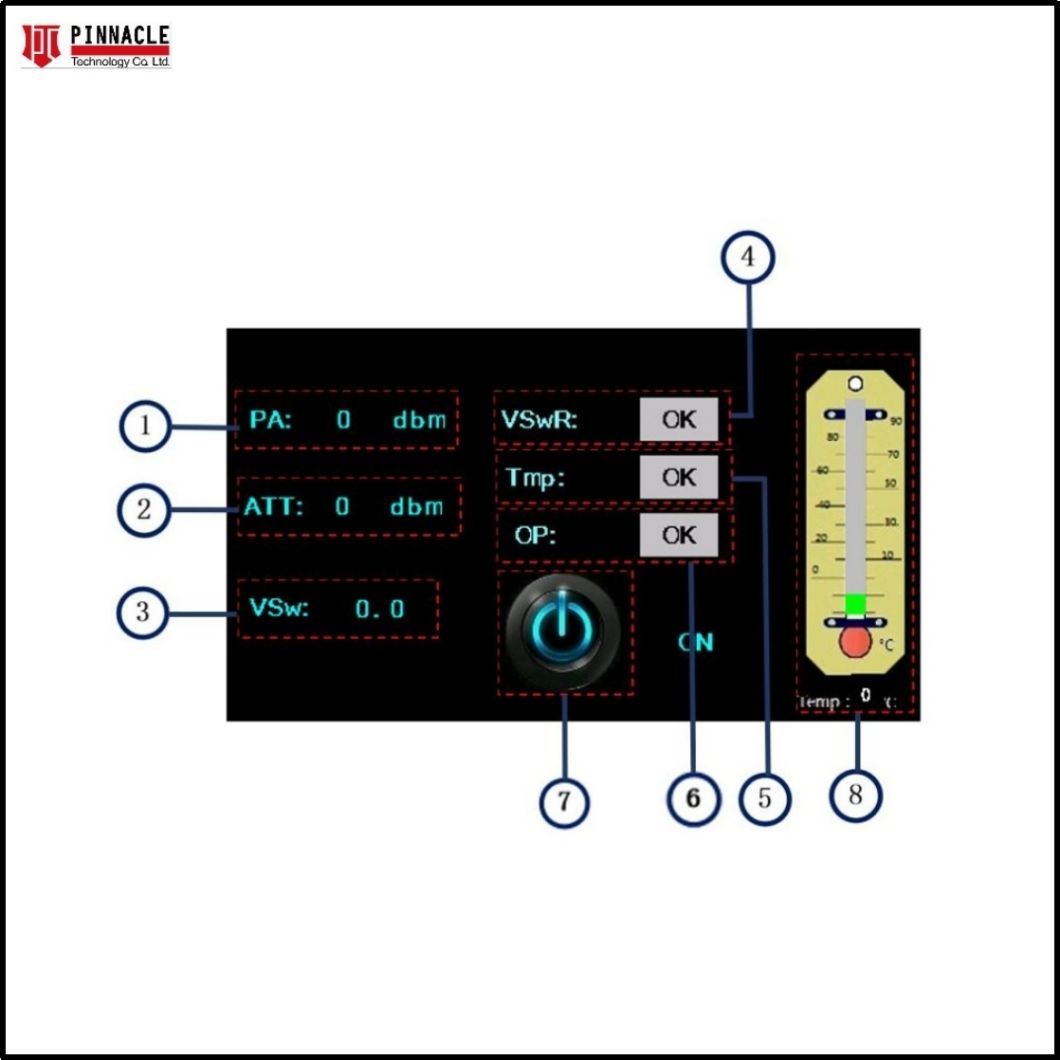

Сенсорный экран

Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
1. PA:выводная мощность RF;
2- Внимание.Установка и отображение текущего значения затухания
(0-30d)В.диапазон);
3ВСВ:Показать текущую выходной стоячей волны
параметрымодуль;
4ВСВР:Статус стоячей волны;
5. Tmp:Статус температуры системы;
6. OP: RF состояние выходной мощности;
7. RF выходной переключатель управления:Нажмите на переключатель, чтобы включить переключатель, и переключатель изменился в синий цвет, изменился в белый цвет после повторного нажатия, чтобы выключить переключатель;
8. Temp: показывает текущую температуру системы;

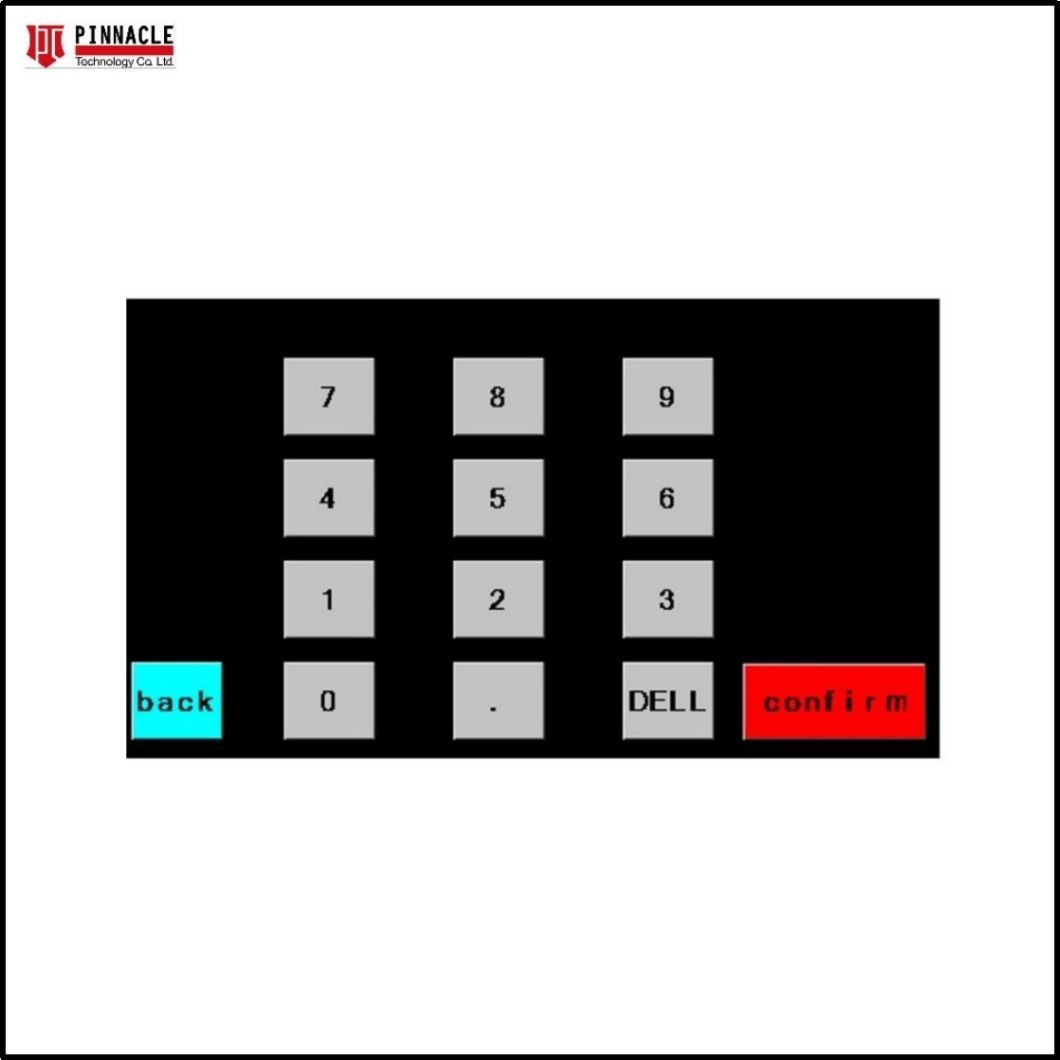

Интерфейс ввода значения ATT


Нажмите [ATT] для отображения вышеуказанного интерфейса, затем введите значение ATT от 0 до 30 и нажмите [подтвердить].

Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован



Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
Модуль усилителя мощности RF на стойке 5.6G-6G ISO9000 сертифицирован
