Функции цифров диагностические

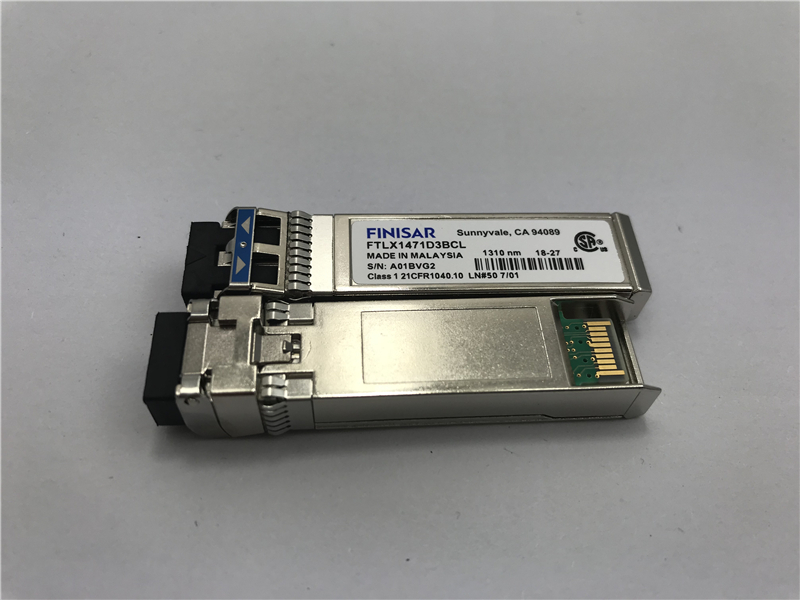

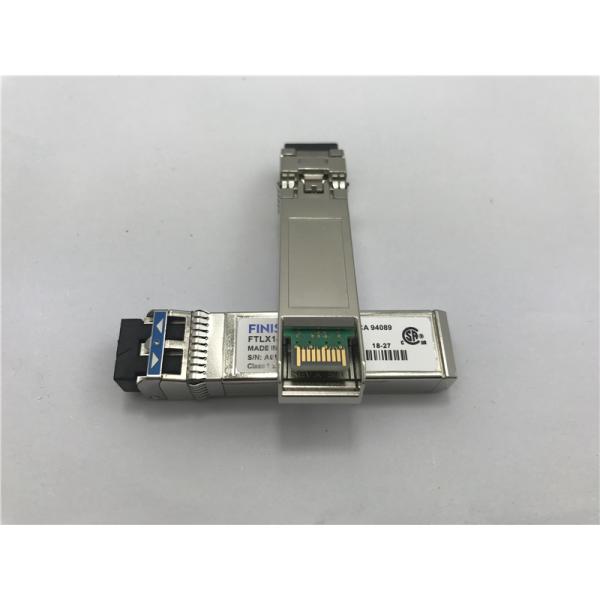

Приемопередатчики Finisar FTLX1471D3BCL SFP+ поддерживают двухпрободный серийный комуникационный протокол как определено в SFP MSA1. Оно

очень близко связывает с ВЫПУСКНЫМ ВЕЧЕРОМ E2 определенным в стандарте GBIC, с такими же электротехническими условиями. Стандартный SFP

серийный ID обеспечивает доступ к данным по которые описывают возможности приемопередатчика, стандартным интерфейсам идентификации,

изготовитель, и другая информация. Дополнительно, приемопередатчики Finisar SFP+ обеспечивают увеличенный цифровой диагностический контроль

интерфейс, который позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, ток смещения лазера,

переданная оптически сила, получила оптически силу и подачу напряжения приемопередатчика. Она также определяет изощренную систему сигнала тревоги

и предупреждающие флаги, который предупреждает пользователей когда определенные работая параметры внешни нормального диапазона фабрики установленного.

SFP MSA определяет распределение памяти 256 байт в ВЫПУСКНОМ ВЕЧЕРЕ E2 который доступен над двухпрободным последовательным интерфейсом на сдержанном адресе 8

1010000X (A0h). Цифровой диагностический контролируя интерфейс использует 8 сдержанный адрес 1010001X (A2h), поэтому первоначально

определенное серийное распределение памяти ID остается неизменно. Интерфейс идентичен к, и таким образом полно назад - совместим с обоими

спецификация GBIC и согласование источника SFP Multi. Полный интерфейс описан в примечании по применению Finisar

AN2030: «Диагностики цифров контролируя интерфейс для приемопередатчиков SFP оптически». Работать и данные по диагностик

проконтролированный и сообщенный регулятором приемопередатчика диагностик цифров (DDTC) внутри приемопередатчика, который получать доступ к

через двухпрободный последовательный интерфейс. Когда серийный протокол активирован, серийный сигнал часов (SCL, Mod Def 1) произведен мимо

хозяин. Положительные данные по часов края в приемопередатчик SFP в те этапы ВЫПУСКНОГО ВЕЧЕРА E2 которые нет написать

защищенный. Данные по часов отрицательного края от приемопередатчика SFP. Сигнал серийных данных (SDA, Mod Def 2) двухнаправленно для

серийная передача данных. Хозяин использует SDA совместно с SCL для того чтобы отметить начало и конец серийной активации протокола.

памяти организованы как серия 8-разрядных слов данных которым можно обратиться к индивидуально или последовательно. Для больше

информация, пожалуйста видит SFP MSA documentation1,5 и примечание по применению AN-2030 Finisar. Пожалуйста примечание которое оценка

доска FDB-1018 доступна с программным обеспечением Finisar ModDEMO которое позволяет простой для использования сообщения над двухпрободным сериалом

интерфейс
