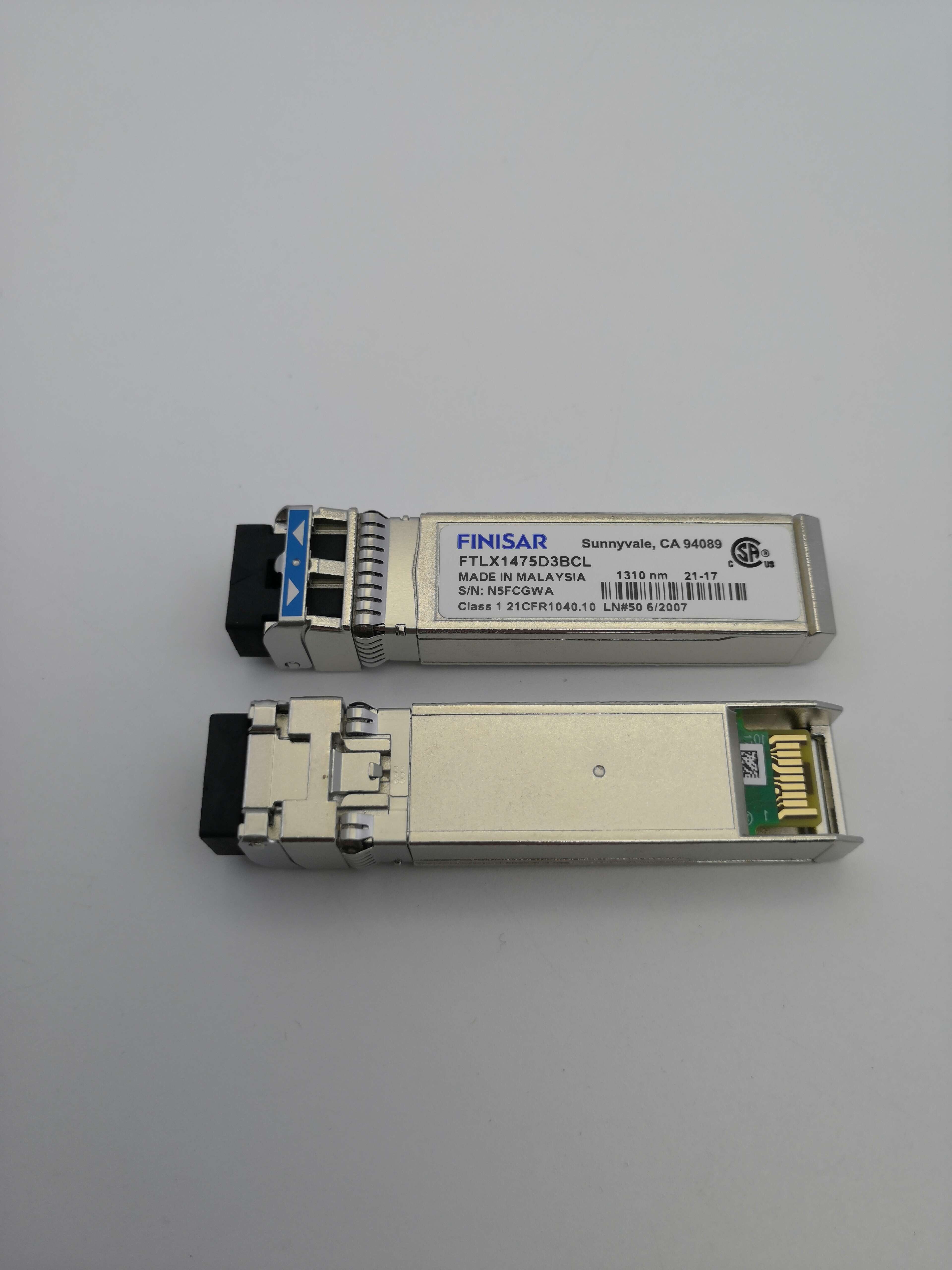

Модуль приемопередатчика 10Km 1310nm FTLX1475D3BCL Datacom SFP+ одиночного режима



Модуль Fetures FTLX1475D3BCL оптически:

        Горяч-pluggable след ноги SFP+

Битовые скорости Gb/s поддержек 9,95 до 10,5

Диссипация силы < 1W

RoHS-6 уступчивое (неэтилированный)

Коммерчески диапазон температур -5°C к 70°C

Одиночное электропитание 3.3V

Максимальная длина связи 10km

Uncooled лазер 1310nm DFB

Ограничивать электрический приемник интерфейса.

Двухшпиндельный соединитель LC

Встроенные цифровые диагностические функции

ПРИМЕНЕНИЯ

Локальные сети 10GBASE-LR/LW 10G

Канал волокна 1200-SM-LL-L 10G

FTLX1475D3BCL 10Gb/s Finisar увеличило небольшой форм-фактор Pluggable приемопередатчики SFP+ конструированы для пользы в 10

Связи до 10km локальных сетей гигабита над волокном одиночного режима. Они уступчивы с SFF-84311, SFF-84322 и IEEE

канал 1200-SM-LL-L4 волокна 802.3ae 10GBASELR/LW3, и 10G. Контроль диагностик цифров доступен через 2

последовательный интерфейс провода, как замечено в SFF-84725. FTLX1475D3BCL использует ограничиваясь приемник. Оптически приемопередатчик

уступчивый согласно с RoHS директивное 2011/65/EU6. См. примечание по применению AN-2038 Finisar для больше details7.

Приемопередатчики Finisar FTLX1475D3BCL SFP+ поддерживают двухпрободный серийный комуникационный протокол как определено в SFP MSA1

. Очень близко связано с ВЫПУСКНЫМ ВЕЧЕРОМ E2 определенным в стандарте GBIC, с такими же электротехническими условиями.

стандартный ID SFP серийный обеспечивает доступ к данным по которые описывают возможности приемопередатчика, стандарту идентификации

интерфейсы, изготовитель, и другая информация. Дополнительно, приемопередатчики Finisar SFP+ обеспечивают увеличенное цифровое

диагностический контролируя интерфейс, который позволяет доступу в реальном времени к параметрам прибора работая как приемопередатчик

температура, ток смещения лазера, переданная оптически сила, получила оптически силу и подачу напряжения приемопередатчика. Оно также

определяет изощренную систему сигнала тревоги и предупреждающих флагов, который предупреждает пользователей когда определенные работая параметры

вне нормального диапазона фабрики установленного. SFP MSA определяет распределение памяти 256 байт в ВЫПУСКНОМ ВЕЧЕРЕ E2 который доступен

над двухпрободным последовательным интерфейсом на 8 сдержанном адресе 1010000X (A0h). Цифровой диагностический контролируя интерфейс использует

8 сдержанный адрес 1010001X (A2h), поэтому первоначально определенное серийное распределение памяти ID остаются неизменно. Интерфейс

идентичный к, и таким образом полно назад - совместимый как со спецификацией GBIC, так и с согласованием источника SFP Multi.

Полный интерфейс описан в примечании по применению AN-2030 Finisar: «Диагностики цифров контролируя интерфейс для SFP

Оптически приемопередатчики».
